ZSBS-3900T網絡基站定相停電核相儀

通過網絡基站定相,可以準確識別標準A相、B相、C相,完成統-色標工作
參考標準：GB 13398-2008
- 核相模式：停電核相、基站定相核相模式、衛星授時模式、普通核相模式
- 對1V～550kV的電壓線路全智能核相，電流：0～20000A
- 停電核相、網絡定相核相，地下室沒有任何通訊信號的場所定相核相，遠程核相，本地核相；電流、電壓、頻率、相位、相序、驗電等測試

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

ZSBS-3900H網絡基站定相核相儀又稱停電核相儀,通過網絡基站定相,可以準確識別標準A相、B相、C相,完成統-色標工作。

產品別稱

網絡基站定相核相儀、停電核相儀、停電基站定相核相儀、停電網絡基站定相儀、網絡基站定相核相系統

產品特征

本產品具有停電核相、網絡基站定相核相、本地核儀、衛星授時遠程核相、環網柜開關柜核相、高壓驗電等功能。

ZSBS-3900T網絡基站定相停電核相儀參數
系統功能	停電核相、網絡定相核相，地下室沒有任何通訊信號的場所定相核相，遠程核相，本地核相；電流、電壓、頻率、相位、相序、驗電等測試
電源	基站：AC 380V （三相四線）接收器：7.4V可充鋰電池，連續工作約4小時 探測端：3.7V可充鋰電池，連續工作約8小時 停電發射機：11.1V可充鋰電池，連續工作約8小時
核相模式	停電核相、基站定相核相模式、衛星授時模式、普通核相模式

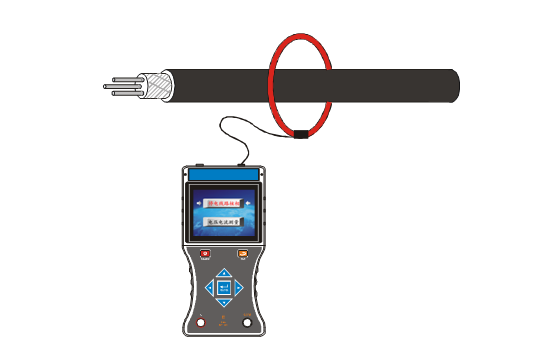

電流測試	柔性線圈檢測電流
柔性鉗尺寸	開口φ200mm
RF頻率	315MHz、433MHz無線傳輸

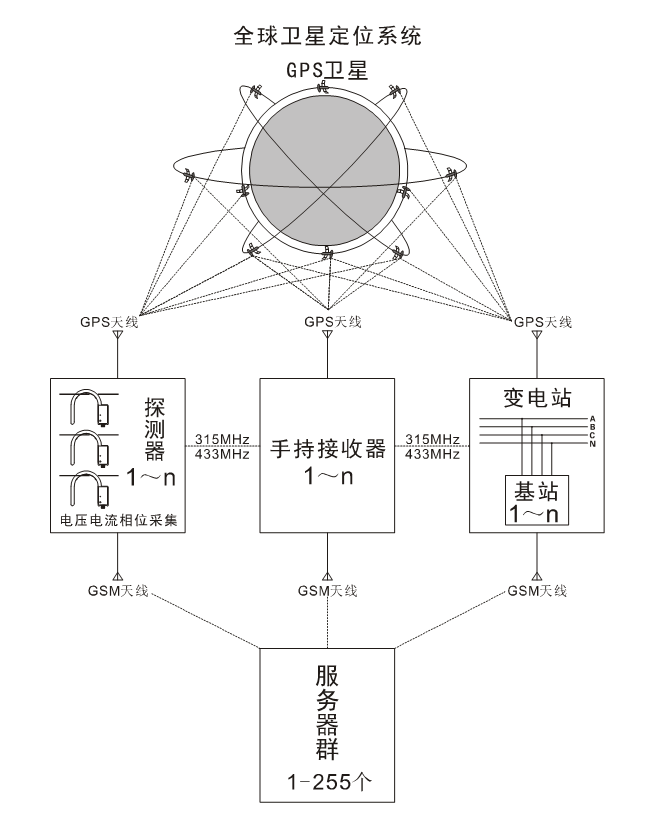

通訊方式	基站與服務器采用4G通訊，手持接收器與服務器采用4G通訊，接收器與采集器采用315MHz/433MHz無線通訊，確保網絡通訊安全穩定，GPS授時。
核相距離	遠程核相距離達500km以上
	停電核相距離達20km以上
	本地核相距離約160m
	探測器與接收器通訊距離約100m
顯示模式	3.5寸真彩液晶屏顯示
量程	核相電壓等級：AC 1V～550kV
	相位：0°～360°
	測試電流：0～5000A（停電核相接收機功能）

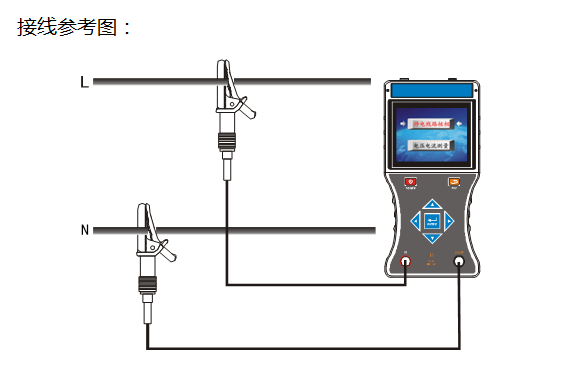

	測試電壓： AC0～600V（停電核相接收機功能）
	頻率：45Hz～75Hz
分辨力	1°；0.01A（選購）；0.1Hz
精度 (23℃±5℃，80%RH以下)	基站定相核相、衛星授時核相：≤±10°（當基站或測量端的電網負荷率比較高時相位：≤±25°）
	普通核相：≤±10°
	電流：±2%
	頻率：≤±2Hz
相別定性	XY兩接收器顯示的實時相角差在330°～360°或0°～30°為同相或A相；在90°～150°異相或B相，在210°～270°為異相或C相
語音功能	A相、B相、 C相、X信號正常、Y信號正常等語音功能
持續核相時間	衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相
絕緣桿尺寸	拉伸后長約5m；收縮后長約1m(5節)

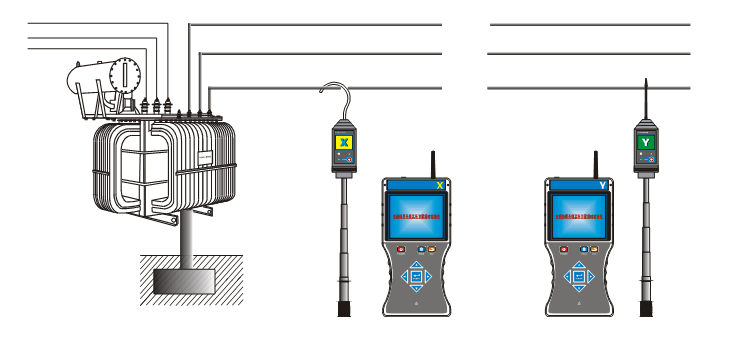

核相方式	接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
核相方式	非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
基站天線	GPS球形天線，線長5米；GSM天線，線長5米
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
首次搜星時間	第一次開機搜星時間約3-5分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天，在四周空曠的場所搜索衛星。
衛星授時精度	小于30nS
儀表尺寸	基站：長寬厚300mm×200mm×85mm
	核相探測器：長寬厚145mm×60mm×48mm（單功能）
	電流探測器：長寬厚310mm×270mm×52mm
	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示	搜索衛星時動態顯示“----”符號
自動關機	開機約30分鐘后，儀表自動關機，以降低電池消耗
額定電流	停電核相發射機：60 mA max；探測器：35mA max；接收器：300mA max；基站：10mA max；
電池電壓	當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
儀表質量	基站：1.6kg(含配件)
	探測器：205g(含電池)
	接收器：395g(含電池)
	絕緣桿：1.45kg
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)
	接收器：2000V/rms(外殼前后兩端之前)
結 構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

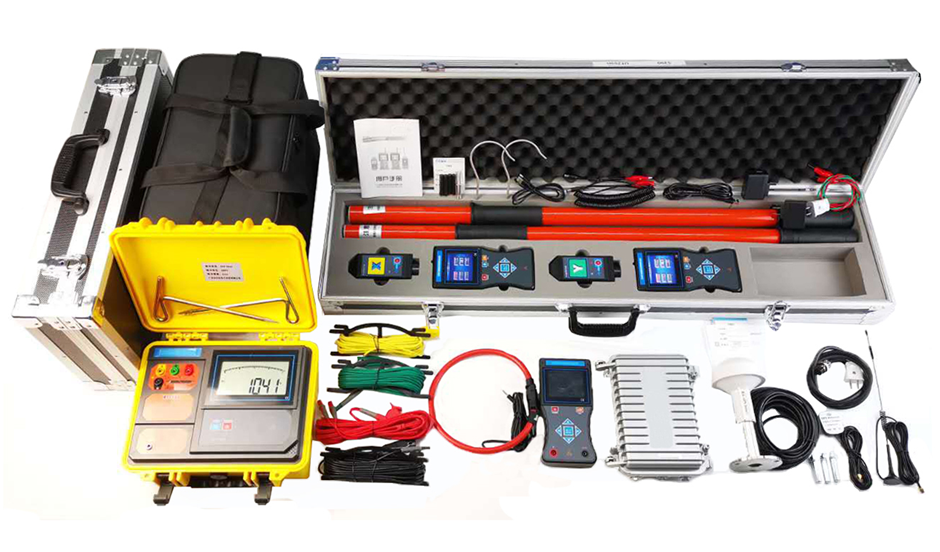

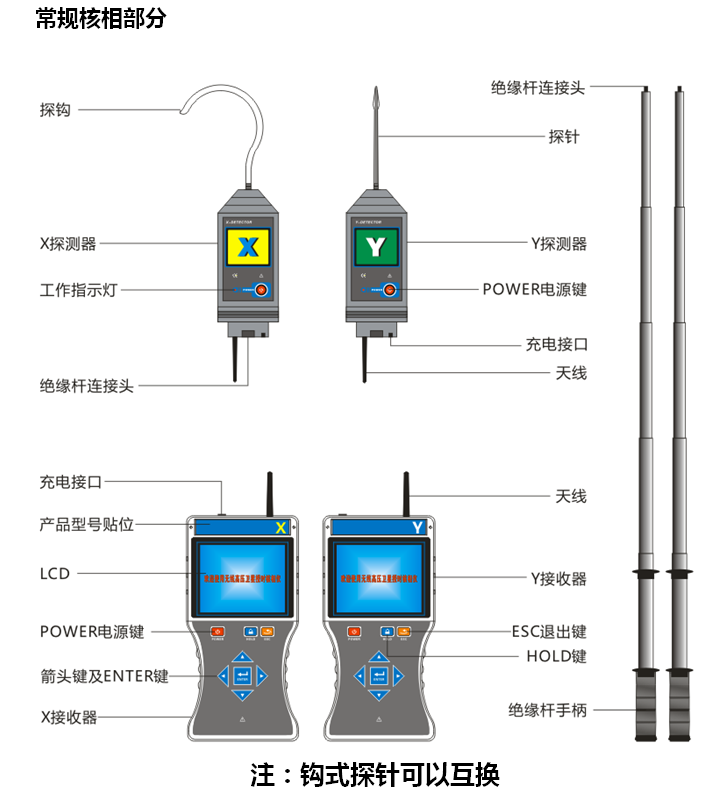

附件
1	基站	1臺(可以選購1-2臺)
2	通用探測器	2個（X、Y各1個)
3	通用接收器	2個（X、Y各1個)
4	4G天線	5根(其中1根外置天線,引線長5米)
5	GPS球形天線	1套(根據基站數量選購)
6	4G卡(兼容2G/3G/4G )	3張(贈送多年通訊費)
7	伸縮絕緣桿	2根
8	鋁箱	1個
9	探針、探鉤	4根(各2根)
10	通用USB充電器、充電線	1套
11	鋰電池	6個(儀表內)
12	自校線 .	1根
13	彈簧式輔助測試線	2根
14	停電核相發射機	1臺
15	停電核相接收機	1臺
16	工具包	1個(裝停電核相部分儀器)
17	接收柔性電流鉗	1把
18	單鱷魚夾測試線	4條(黃綠紅黑路1條)
19	雙鱷魚夾測試線	1條
20	接地針	2根
21	9V USB充電器、充電線	1套(停電核相接收機用)
22	12.6V充電器	1個(停電核相發射機用)
23	說明書	1本
24	出廠報告	1份
25	合格證	1張
