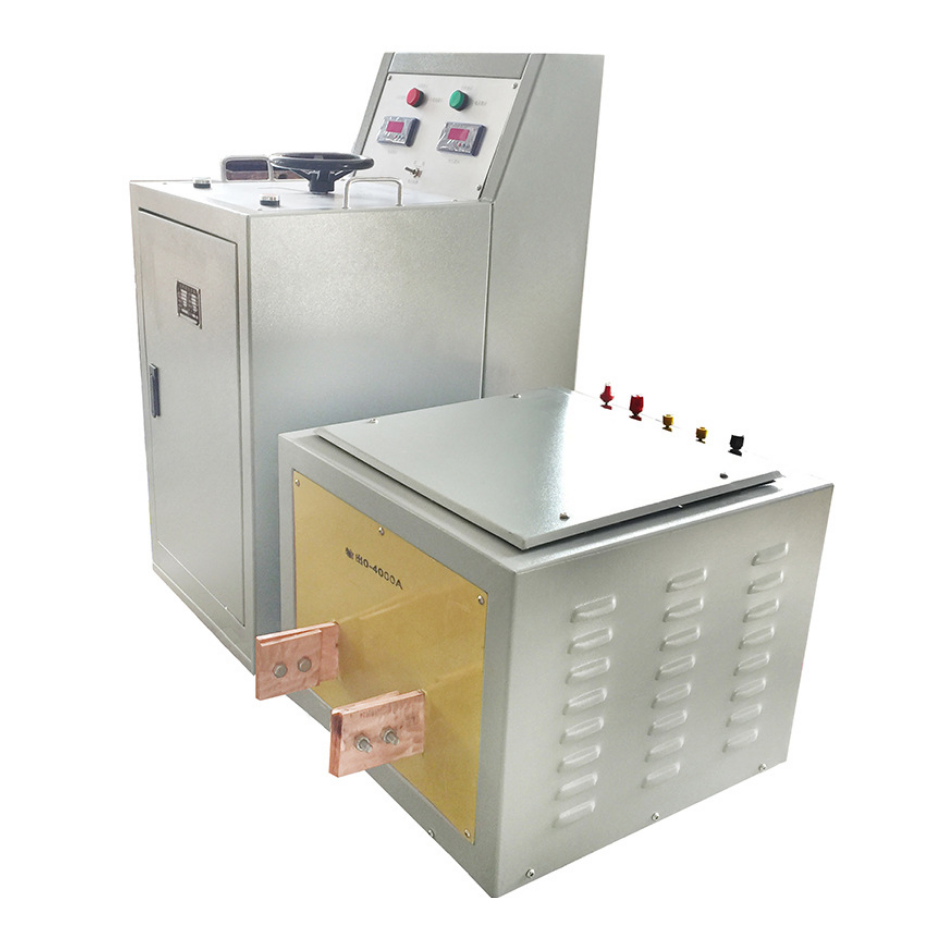

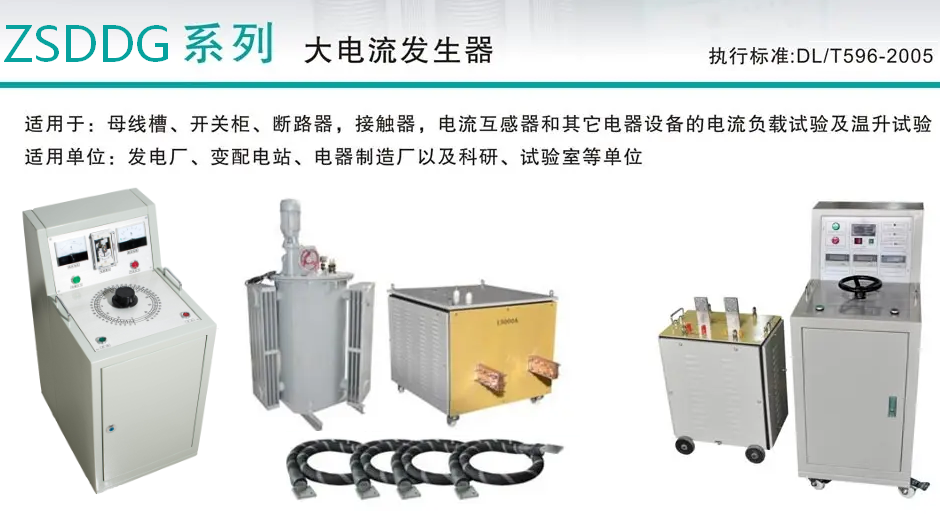

ZSDDG大電流升流裝置(2000A·3000A·5000A·15000A)

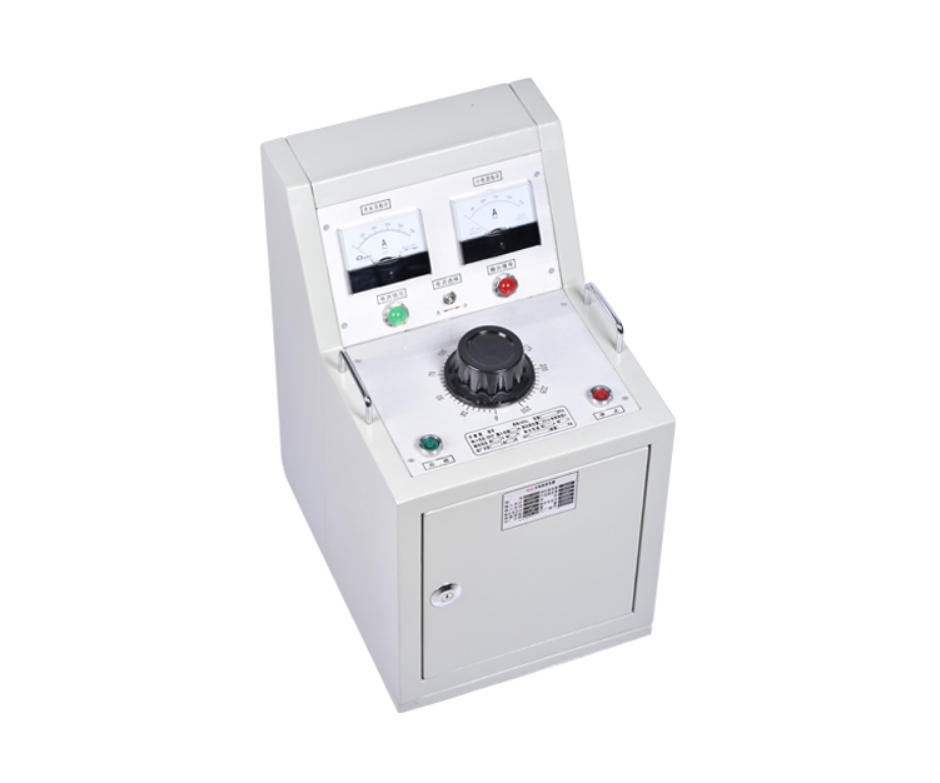

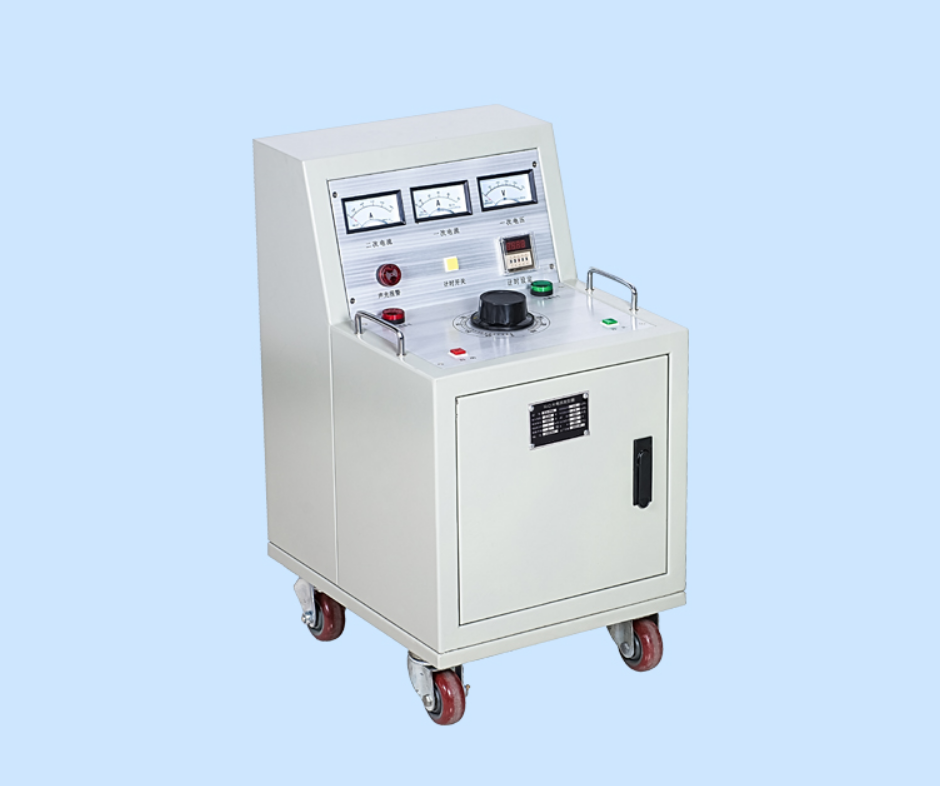

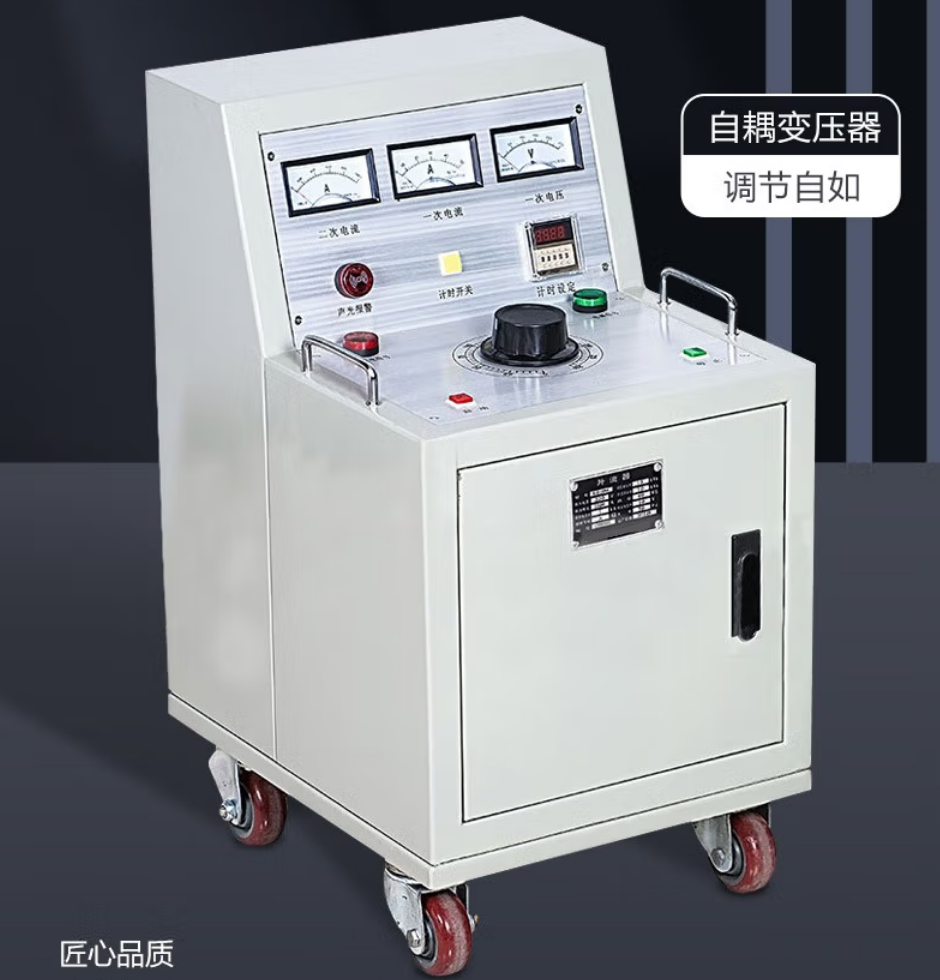

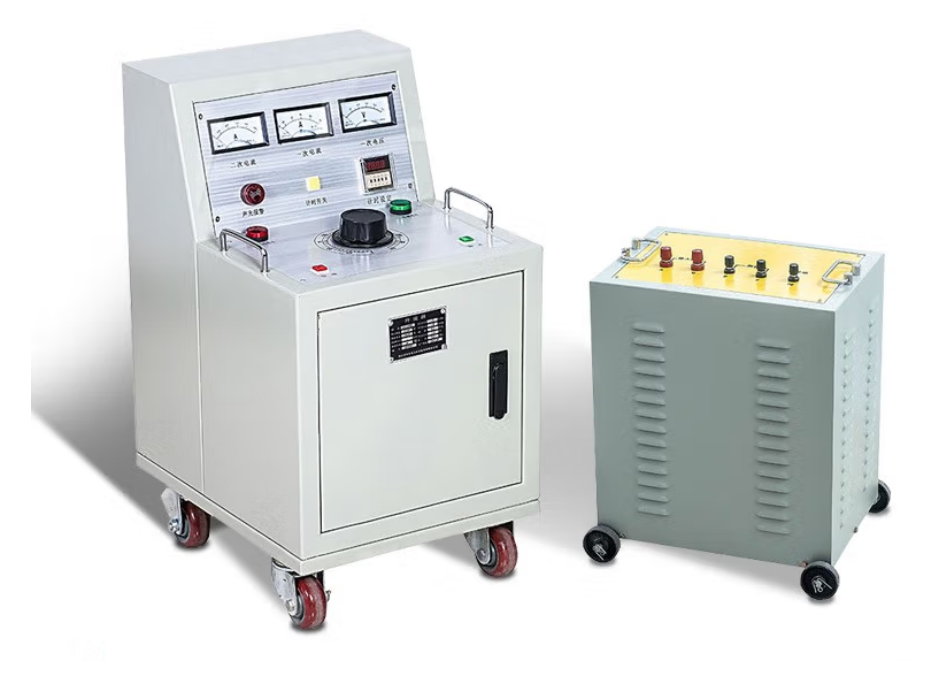

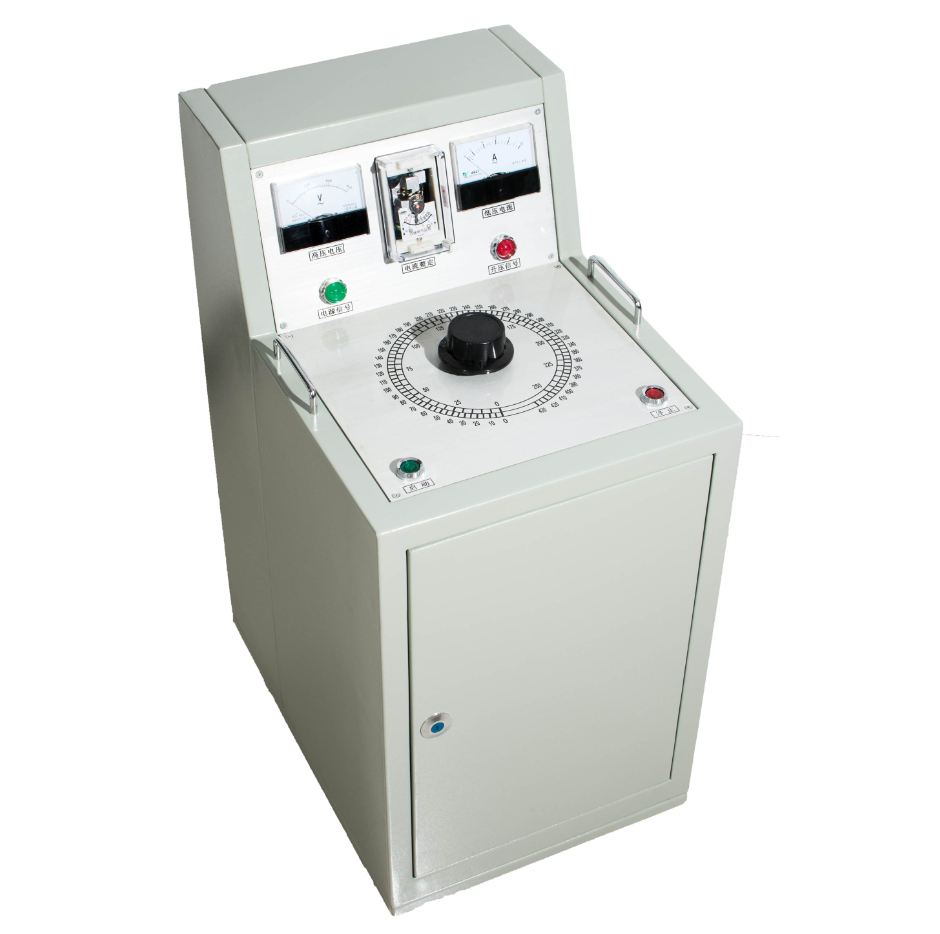

ZSDDG大電流升流裝置(指針表式)

中試控股

執行標準GB/T 16927.4-2014

作用：用于母線槽、開關柜、斷路器、接觸器、電流互感器和其它電器設備的電流負載試驗及溫升試驗

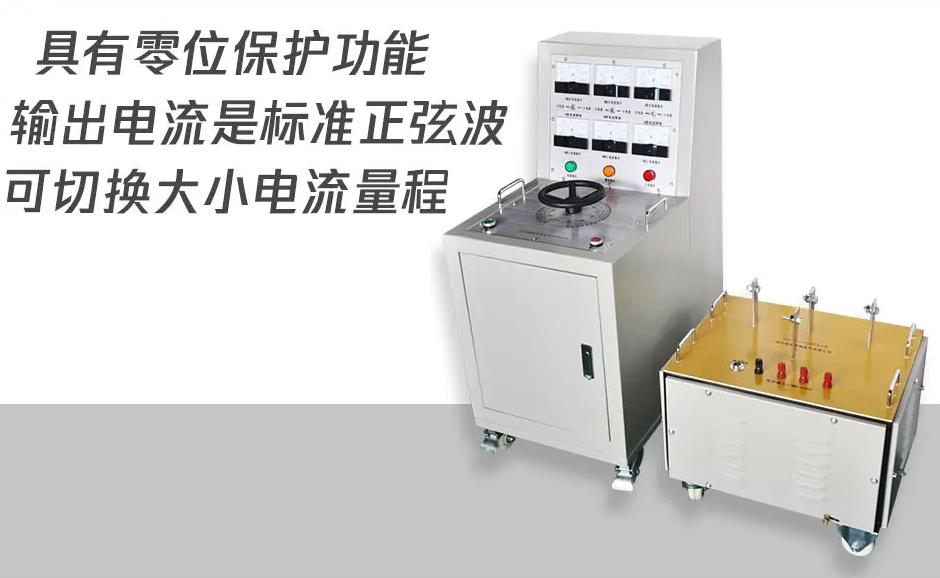

1·具有零位保護功能，防止大電流的沖擊對試品造成損傷，不在零位時無法啟動；

2·輸出電流方式：真有效值連續可調；

3·輸出電流是標準正弦波,波形畸變率小于5%；

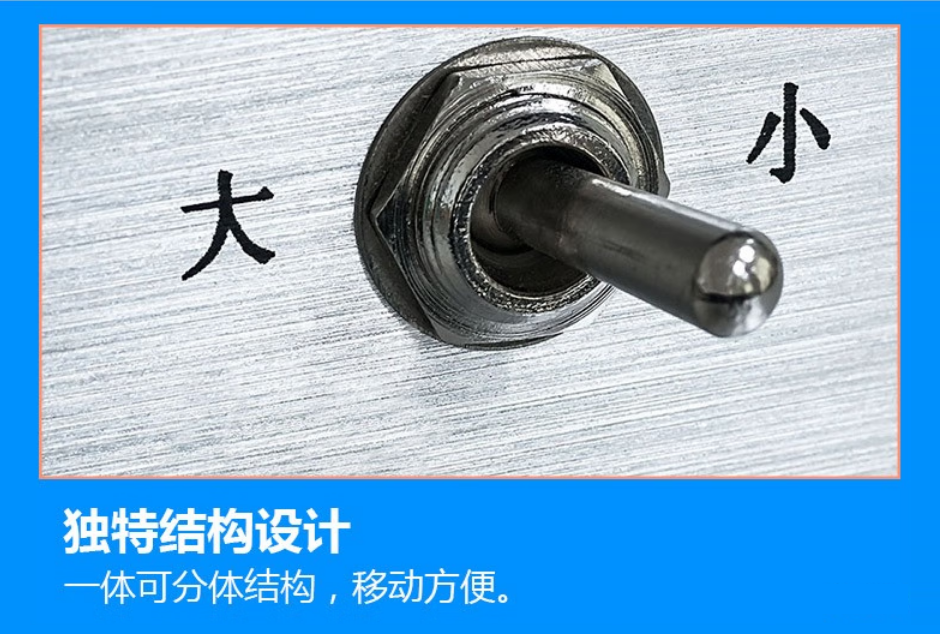

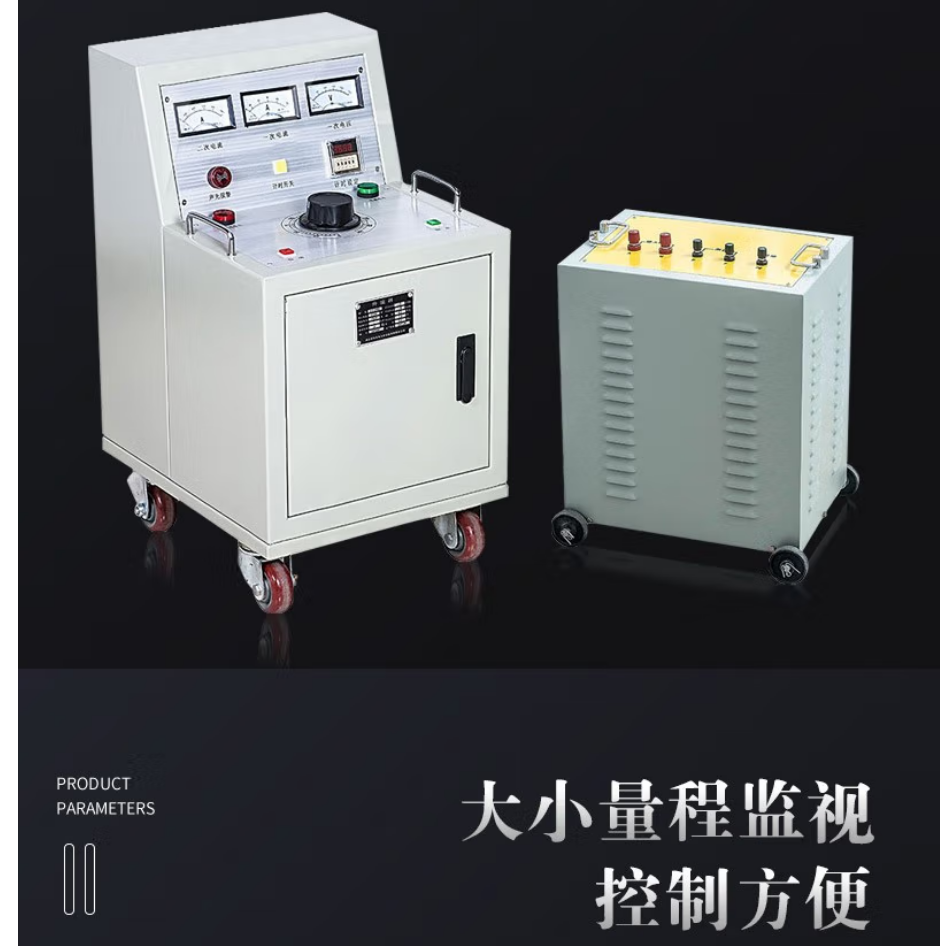

4·可切換大小電流量程，提高顯示細度，便于更準確讀數；

5·電源電壓和調壓器輸出電壓可切換顯示便于觀察；

6·設備容量是按5分鐘短時、間斷性工作設計；

7·如用于批量試驗，連續工作2.5分鐘后，關閉10分鐘；

8·如做溫升(30分鐘-24小時)應按長期工作溫升定制；（選配）

9·可定做三相帶平衡調節；（選配）

10·可定做交直流兩用。（選配）

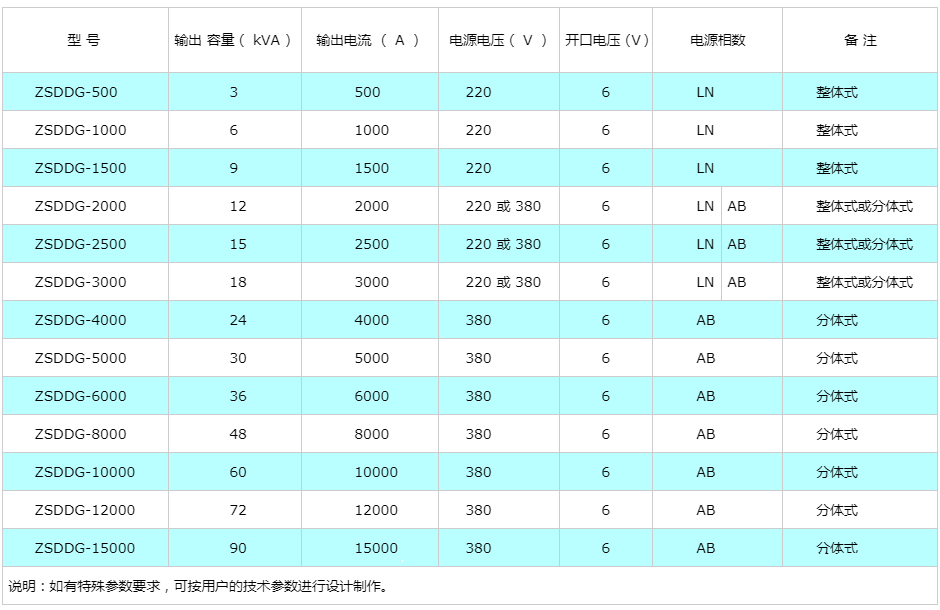

輸出容量

3kVA-90kVA（按需選大?。?/span>

輸出電流

500A-15000A（按需選大小）

開口電壓

6V/8V

電源電壓

220V或380V

電源相數

LN/AB

整機

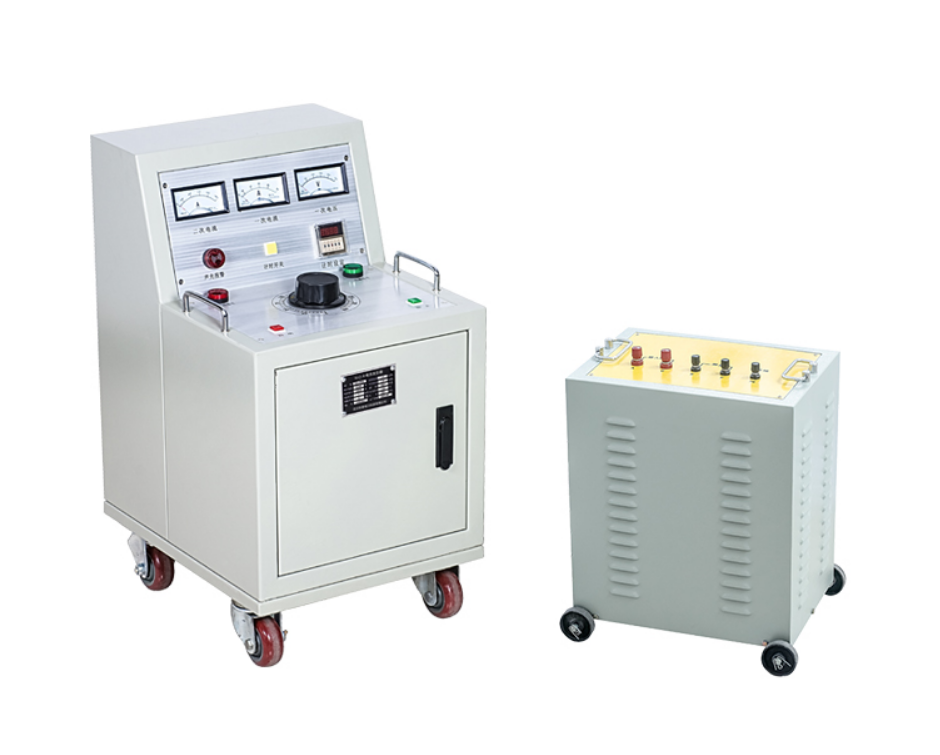

整體式或分體式

環境溫度

-10～50℃

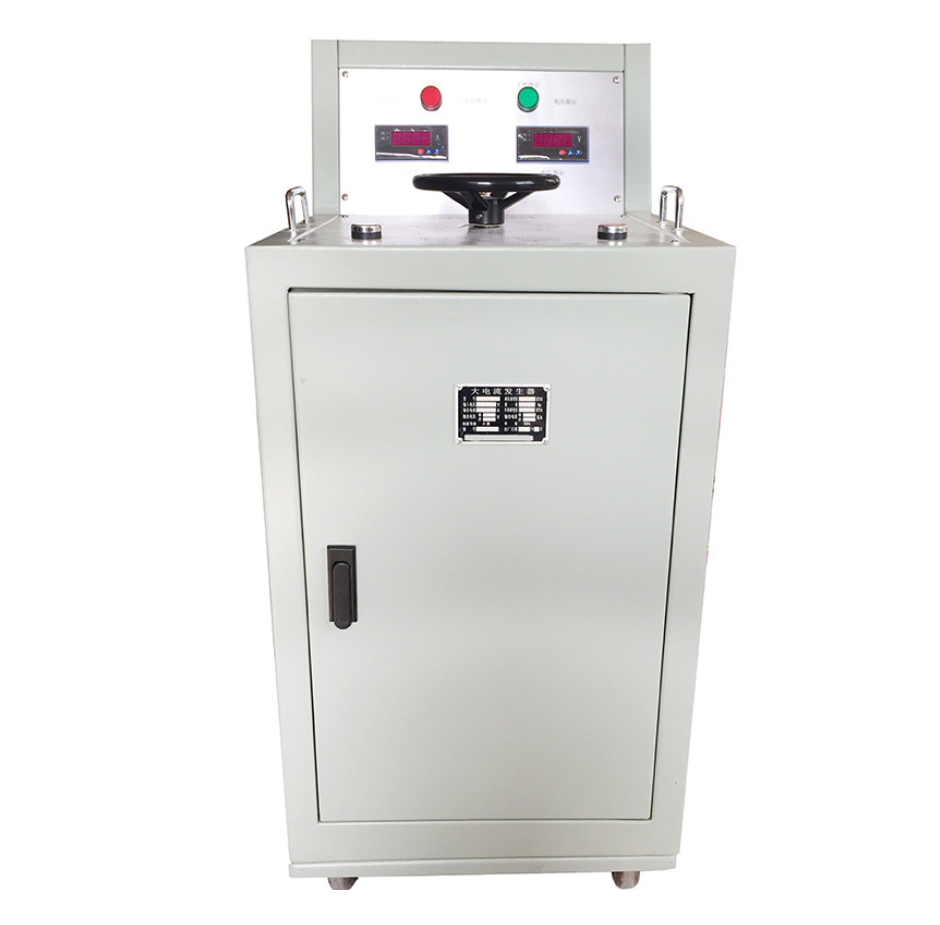

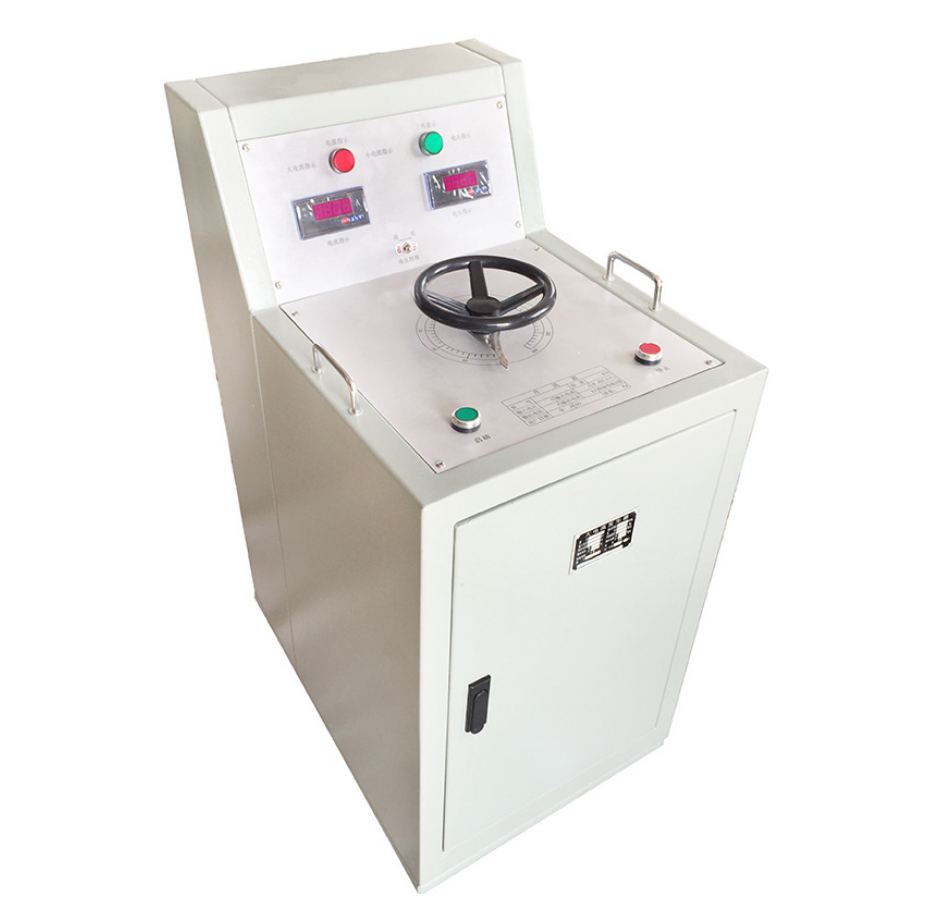

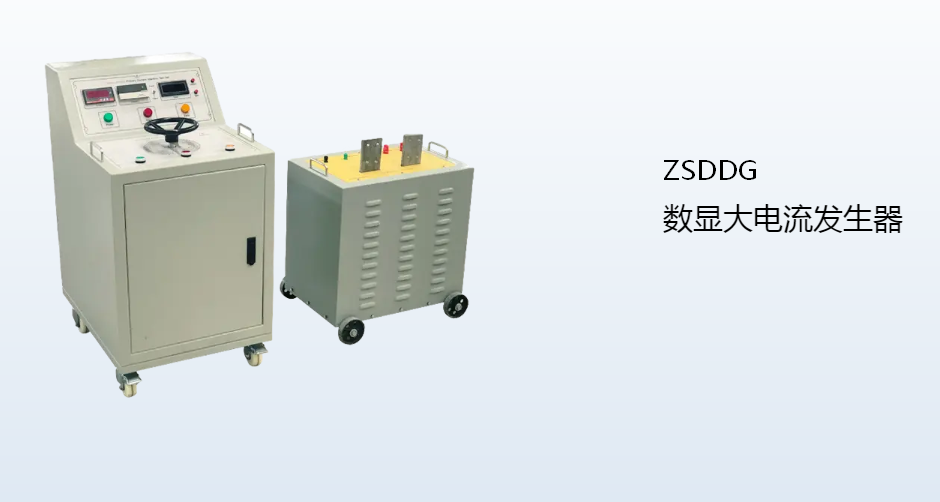

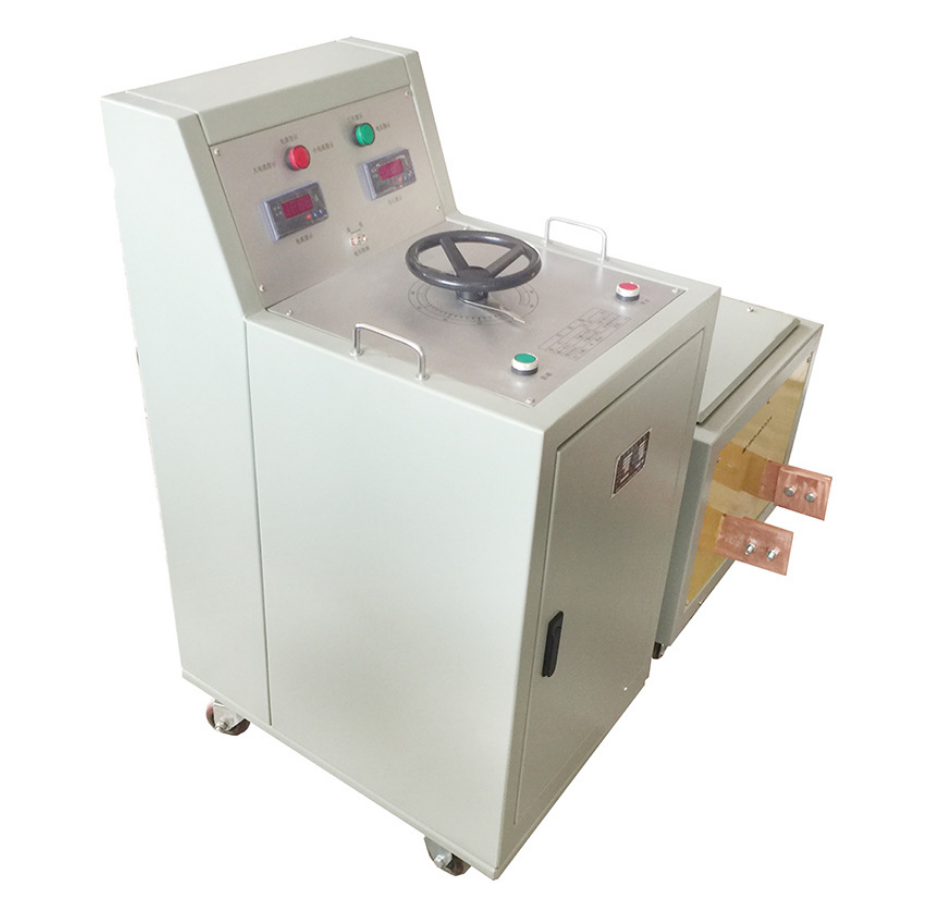

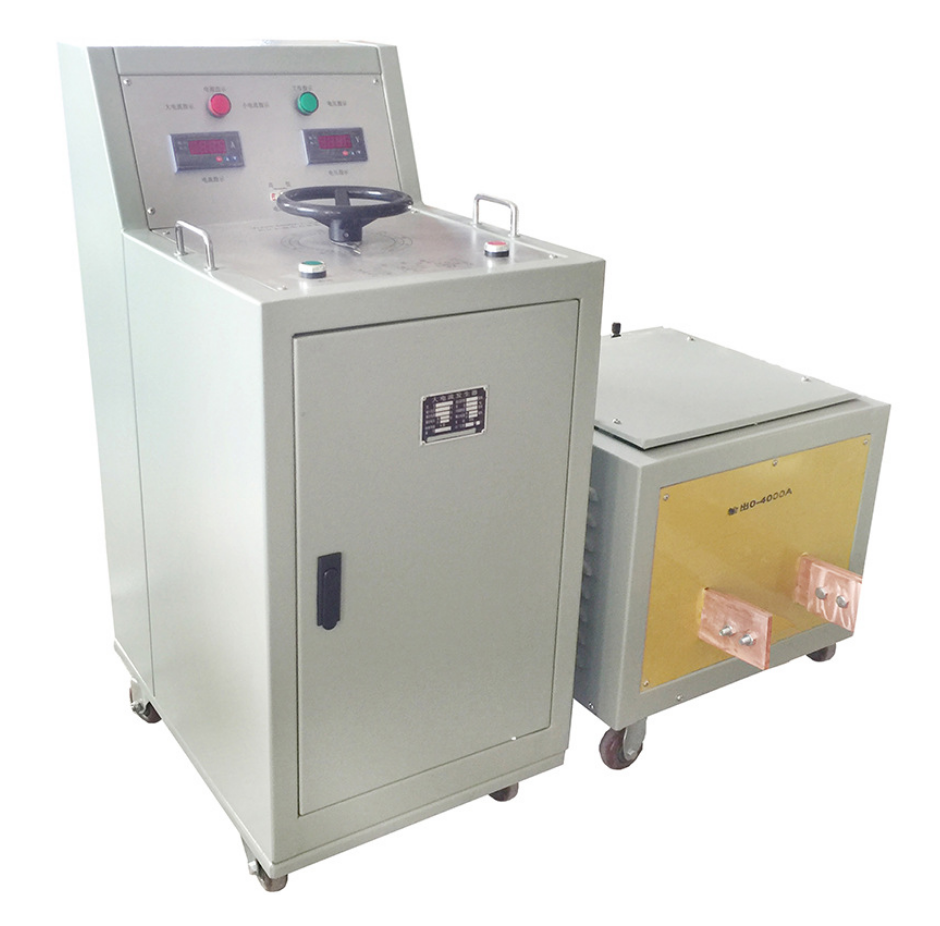

ZSDDG大電流升流裝置(數顯式)

中試控股

執行標準GB/T 16927.4-2014

作用：用于母線槽、開關柜、斷路器、接觸器、電流互感器和其它電器設備的電流負載試驗及溫升試驗

1·具有零位保護功能，防止大電流的沖擊對試品造成損傷，不在零位時無法啟動；

2·沖擊選擇功能，在做斷路器速斷試驗時，可切除零位保護功能，直接輸出所需電流值；

3·輸出電流方式：真有效值連續可調；

4·輸出電流是標準正弦波,波形畸變率小于5%；

5·電壓電流顯示均采用新型高精度LED數字顯示；

6·可切換大小電流量程，提高顯示細度，便于更準確讀數；

7·電源電壓和調壓器輸出電壓可切換顯示便于觀察；

8·設備容量是按5分鐘短時、間斷性工作設計；

9·如用于批量試驗，連續工作2.5分鐘后，關閉10分鐘；

10·可測被測元件的電流動作時間，并可同步記錄鎖定動作時間；（選配）

11·測時范圍：0.001S～999.999S 分辨率1ms，測量誤差：0.005% 量程±2digs；（選配）

12·可直接顯示一次電流、二次電流的測試值，便于互感器變比校驗試驗；（選配）

13·二次電流范圍0~5A 分辨率1mA；（選配）

14·如做溫升(30分鐘-24小時)應按長期工作溫升定制；（選配）

15·可定做三相帶平衡調節升流器；（選配）

16·可定做交直流兩用升流器。（選配）

輸出容量

3kVA-90kVA（按需選大小）

輸出電流

500A-15000A（按需選大小）

開口電壓

6V/8V

電源電壓

220V或380V

電源相數

LN/AB

整機

整體式或分體式

環境溫度

-10～50℃

ZSDDG大電流升流裝置(智能型)

中試控股

執行標準GB/T 16927.4-2014

作用：用于母線槽、開關柜、斷路器、接觸器、電流互感器和其它電器設備的電流負載試驗及溫升試驗

1·320×240液晶顯示器、高速熱敏打印機；

2·高精度傳感器和高性能14位AD采集芯片；

3·人機對話全鍵盤操作方式，智能化工作全過程；

4·任選常規升流試驗、沖擊速斷試驗和互感器變比極性試驗，操作靈活簡單；

5·實時顯示輸出電流，時間結果，顯示直觀明了；

6·完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；

7·具有回零檢測功能，回零確定后才可進行試驗，安全可靠；

8·逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；

9·超過設定輸出電流上限，電機自動回零，并發生聲光報警；

10·精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境；

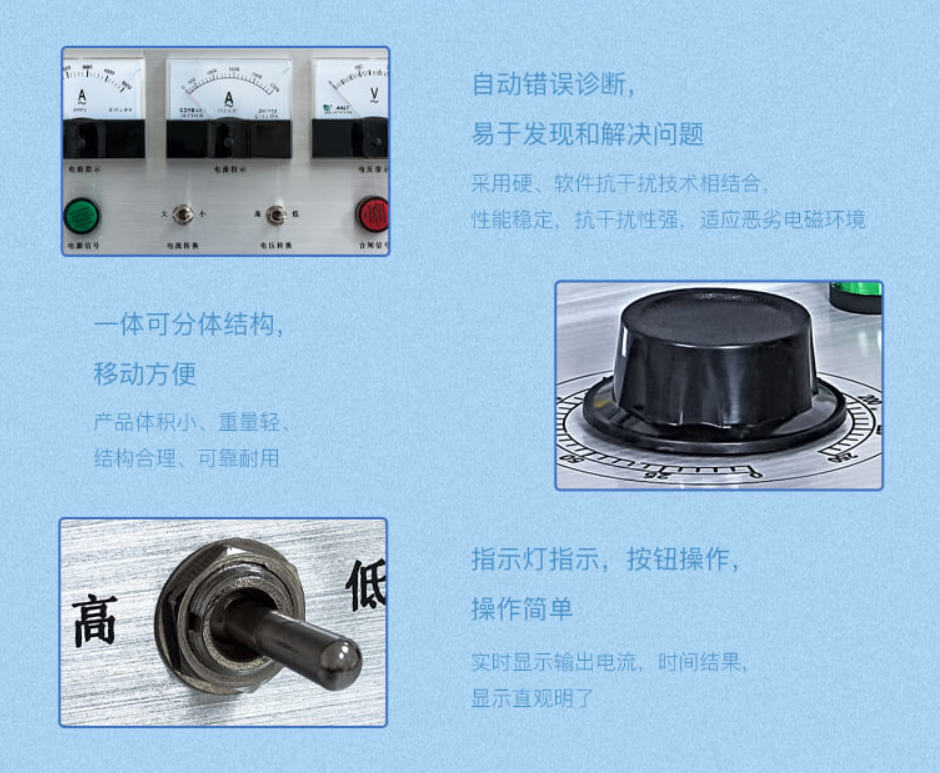

11·自動錯誤診斷，易于發現和解決問題；

12·可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等；

13·電流可平滑平穩連續可調，精度1.0級；

14·輸出電流是標準正弦波,波形畸變率小于5%；

15·測時范圍：0～9999ms 分辨率1ms，測量誤差：0.005% 量程±2digs；

16·可直接顯示一次電流、二次電流的測試值，便于互感器變比校驗試驗；

17·二次電流范圍0~5A 分辨率0.1A）；

18·設備容量是按5分鐘短時、間斷性工作設計；

19·如用于批量試驗，連續工作2.5分鐘后，關閉10分鐘；

20·可測被測元件的電流動作時間，并可同步記錄鎖定動作時間；（選配）

21·如做溫升(30分鐘-24小時)應按長期工作溫升定制；（選配）

22·可定做三相帶平衡調節升流器；（選配）

23·可定做交直流兩用升流器。（選配）

輸出容量

3kVA-90kVA（按需選大小）

輸出電流

500A-15000A（按需選大小）

開口電壓

6V/8V

電源電壓

220V或380V

電源相數

LN/AB

整機

整體式或分體式

環境溫度

-10～50℃
