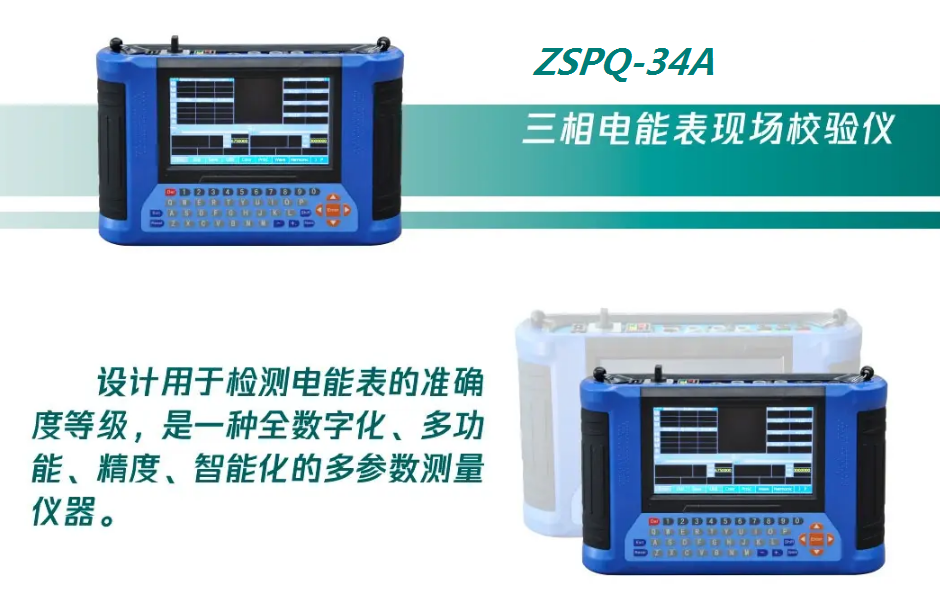

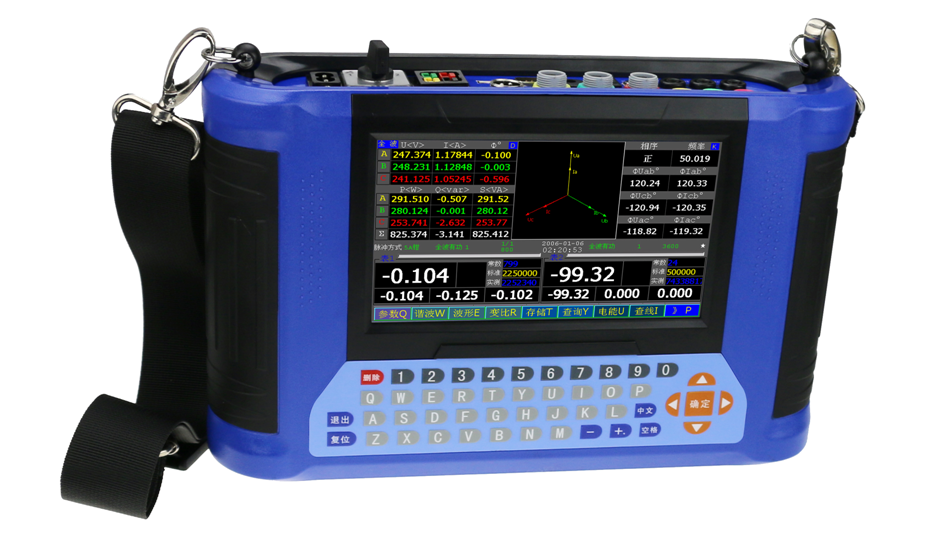

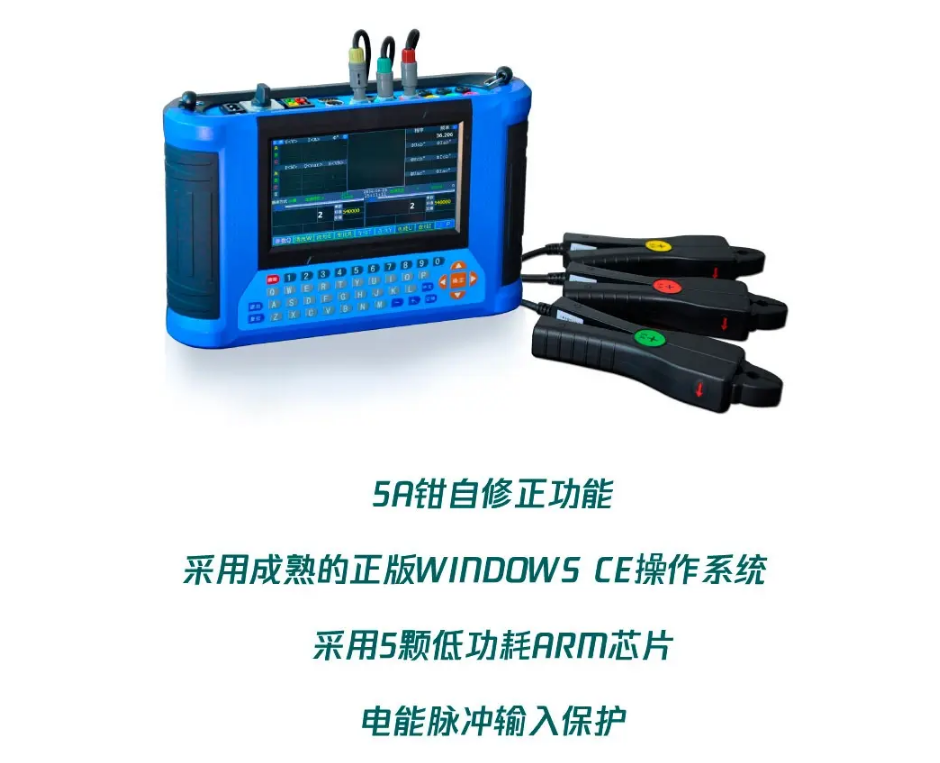

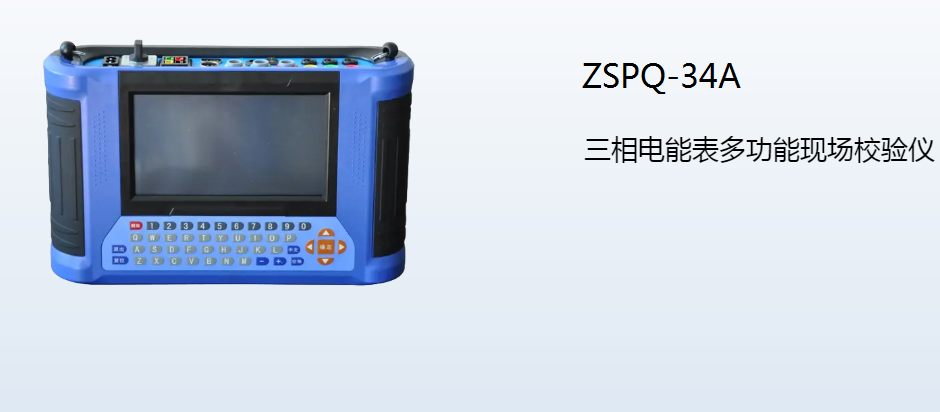

  1. ZSPQ-34A 三相在線電能表校驗儀


    • 可測量校驗三相三線、三相四線、單相電能表、低壓電流互感器和電流互感器的角差及比差
    • 參考標準:DL/T 448-2016
      • 顯示電壓、電流、相位、有功功率、無功功率、相量圖和功率因數等
      • 帶5A、100A、500A、1000A鉗表,內帶2G電子盤
      • 采用成熟的正版WINDOWS CE操作系統

      • 品牌:中試所 ? 中試控股
      • 湖北電力試驗技術研究協會會長單位
      • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
    • 歡迎來電咨詢 027-83621138  聯系我們






    • 產品介紹

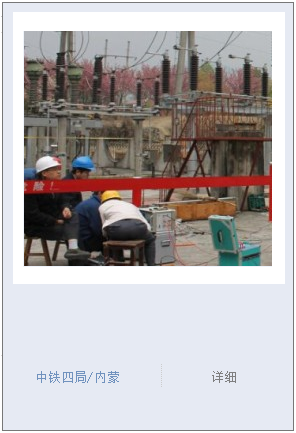

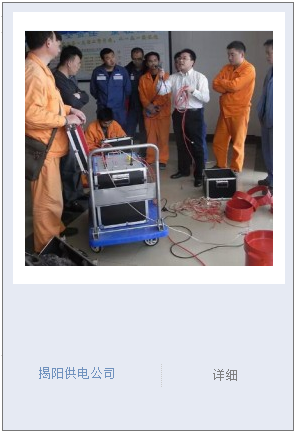

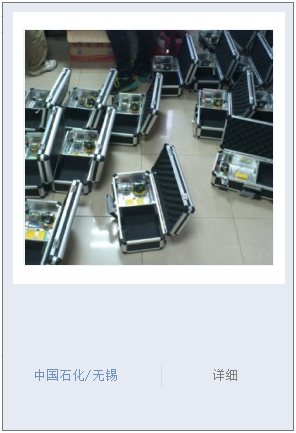

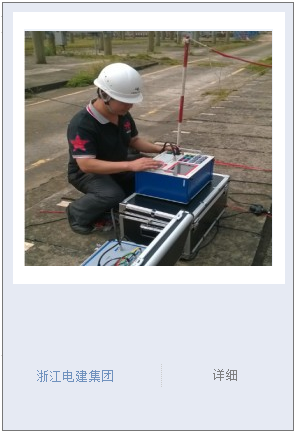

    • 應用展示
    • 圖文集合
    • 質保方針
    • 資料下載

    產品簡介


    1、使用掌上電腦,中文界面操作簡單,可存儲500只電能表測試數據及谷、峰、平、總電表底數。
    2、可測量校驗三相三線、三相四線、單相電能表、低壓電流互感器和電流互感器的角差及比差,可顯示電壓、電流、相位、有功功率、無功功率、相量圖和功率因數等。
    3、相量圖零度參考點可任意設定,全新計算方法,無論電流大小均不影響查出48種接線方式,校驗電能表時,可輸入手動脈沖、光電頭脈沖及電子式電能表脈沖,現場方便。

    產品別稱

    三相電能表現場校驗儀、多功能電能表校驗裝置、三相電能表檢定裝置、電能表校驗臺、三相多功能電測量儀表檢定裝置、多功能電能表校驗裝置、三相多功能電能表校驗臺

    產品特征

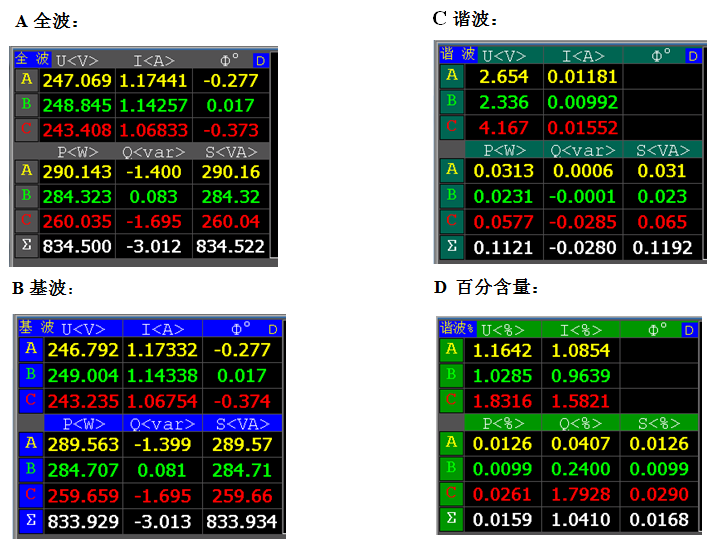

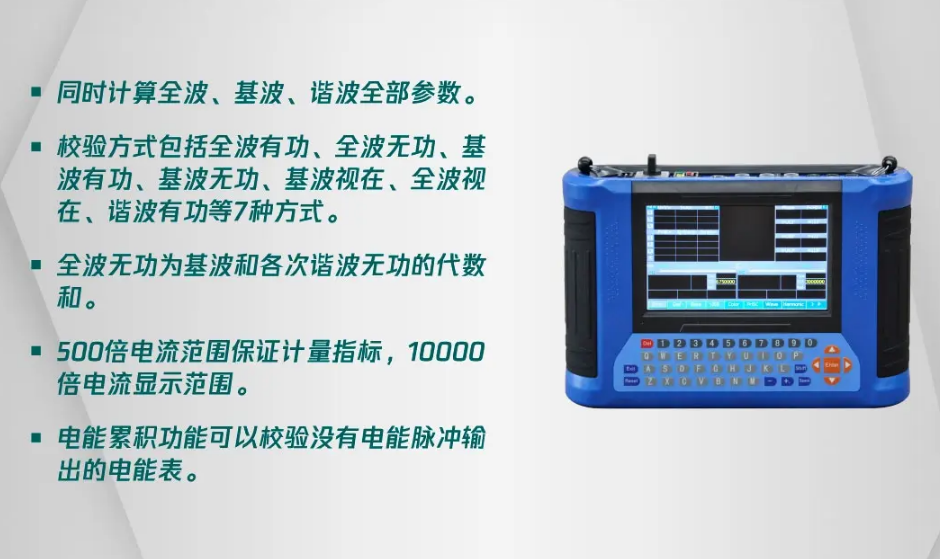

    1、同時計算全波、基波、諧波全部參數。在校驗界面,同時實時顯示全波基波的U、I、P、Q、VA、相角,以及諧波的合成U、I、P、Q、VA和百分比,U、I的正序、負序及零序含量,諧波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及諧波PF。

    2、校驗方式包括全波有功、全波無功、基波有功、基波無功、基波視在、全波視在、諧波有功等7種方式。可校驗全波表、基波表、諧波表的有功電能準確度及全波表、基波表的無功電能準確度。也可校驗視在電能表的準確度。

    3、可選任意一次諧波或多次諧波,計算合成的U、I、P、Q、VA和百分比,以及諧波有功電能。

    4、可單獨同時分析三相的諧波的各次UI、P、QVA的含量及測量值,顯示51次諧波+PH、諧波-PH及占基波的百分比,以確定正反向諧波有功對計量的影響量。

    5、全波無功為基波和各次諧波無功的代數和。避免以往的90度移相法,在諧波下無功計量錯誤的情況??砂幢粶y電能表的測量帶寬,選擇諧波次數。

    6、可同時檢測兩路被檢脈沖,同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。

    7、過載2.4倍,所有測量點保證0.05%的準確度,保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標。

    8500倍電流范圍保證計量指標,10000倍電流顯示范圍。最小1mA 啟動電流。高供高計時,空載也可識別接線。

    9、電能累積功能可以校驗沒有電能脈沖輸出的電能表。

    10、顯示矢量圖、可識別三線48種,四線96種錯誤接線以及CT二次交叉接線。

    11、采用7 16:9 工業級TFT寬彩觸摸屏。儀器的每一個功能都是一屏顯示,不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。

    12、儀器在不接入電壓、電流信號的情況下,在辦公室就可模擬現場的各種接線,得出相應的接線結果及更正系數。此功能,可作為培訓查線的工具使用,提高現場工作人員的查線技能。

    13、儀器內可產生0.05A-5A的實際電流信號加到5A鉗上,以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題??呻S時了解鉗表的閉合情況,提醒工作人員清潔鉗口。在更換5A鉗時,可將誤差修正到0.2級。

    14、自動錄入電能表號碼(選配功能)。

    支持條形碼掃描槍,自動錄入電能表編碼。

    15、利用485或紅外光電頭,讀取多功能電能表尖、峰、平、谷、總的有功無功底數,讀常數及校時。支持國標DL645規約DL645-1997DL645-2007。(選配功能)

    16、儀器內帶2G電子盤。

    17、可帶3寸現場打印機,電池供電,直接將彩色屏幕圖像轉換為黑白后打印。

    18、帶5A100A、500A、1000A鉗表,直接測量低壓電流互感器的變比及變比的誤差。

    19、顯示AB、C三相電壓、電流的波形。

    20、工作電源輸入范圍55V-600V。三相電壓輸入工業插座的額定電壓為600V。工業級開關切換外接市電和三相電壓作為工作電源。

    21、所有現場需要輸入的參數和下裝的數據均可由用戶自由定義??上卵b5000個用戶的數據。

    22、可將當前屏幕存儲到優盤。

    23、具有溫濕度測量功能(需配溫濕度傳感器)

    24、具有USB接口,連接優盤,形成超大型空間,方便數據拷貝。

    25、觸摸屏加按鍵操作,輸入鍵盤采用電腦鍵盤排列方式排列。也可使用USB接口的PC電腦鍵盤。

    26、可通過儀器USB接口與PC機進行對時。

    27、平板電腦可直接控制儀器,操作界面和儀器相同。

    28、電壓測量插座和電源切換開關為工業級,可在600V下使用。(普通的市電用開關為250V,在380V時為超范圍使用,存在安全隱患)

    29、高安全設計。市電插座、電壓測量插座、電流輸入、電流鉗輸入之間分別隔離,耐壓4kV

    30、電能脈沖輸入保護??稍谳斎敫邏簳r,自動保護,并在儀器上顯示提示信息。在改正錯誤后,點擊界面即可復位保護。

    315A鉗自修正功能:儀器內產生5A的電流信號加到5A鉗上,以測量鉗表的誤差。

    32、采用5顆低功耗ARM芯片,全部運算能力大于1GIPS,同時計算51次諧波和全波的全部參數。

    33、采用成熟的正版WINDOWS CE操作系統,穩定可靠。

     參數



    保證誤差范圍

    25-600V

    啟動測量值

    0.5V

    額定值

    440V

    誤差等級

    ±0.05%



    端子

    額定Ie

    5A



    0.025A-12A

    鉗表

    額定Ie

    5A、100A、500A、1000A



    0.5%Ie—2.4Ie

    啟動電流

    0.02%Ie

    輸入頻率范圍

    45-65Hz

    頻率測量誤差

    ±0.01Hz

    相位測量范圍

    -180°- 180°

    最大相位誤差

    ±0.1°

    諧波百分比、諧波電工參數、諧波電能測量次數

    2-51

    脈沖常數

    (注:Ie--額定電流)

    低頻輸出

    (三檔)

    5A

    3600P、36000P360000P/kWh(kvarh、kVAh)

     其它

    3600P36000P、360000P *(5/Ie)P/kWh

    (kvarh、kVAh)

    內部高頻

    5A

    1.8x109 P/kWh

    其它電流檔位

    1.8x109   *(5/Ie)P/kWh

    最高脈沖輸入頻率

    50kHz

    5A端子

    全波基波 kWh、PU、I

    ±0.05%

    全波基波 Kvarh、Q、VA、VAh

    ±0.2%

    諧波     UI、P、Q、S

    ±0.2%H H=1+0.01k  K=2-51

    5A鉗表

    全波基波 kWh、P、U、I

    ±0.2%

    全波基波 Kvarh、QVA、VAh

    ±0.2%

    諧波     U、I、P、Q、S

    ±0.5% H H=1+0.01k  K=2-51

    自檢電流循環輸出電流

    0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

    自檢誤差(線性和角差)

    ±0.1%

    大電流鉗

    全波基波 kWhP、UI

    ±0.5%

    全波基波 Kvarh、Q、VAVAh

    ±0.5%

    諧波     U、IP、QS

    ±1.0% H H=1+0.01k  K=2-51



    變比測量

    ±0.5%

    電壓影響

    < ±0.01%

    頻率影響

    < ±0.01%

    溫度影響

    < ±0.005%/

    24小時變差

    < ±0.01%

    諧波影響

    < ±0.01%

    可充電電池

    11.1V 3000mAh

    耐壓(電壓電流測量及電源與低壓端子之間)

    4.0 kV

    電快速瞬變脈沖群

    4.0 kV



    4.0kV(共模),2.0kV(差模)

    開機穩定時間

    <3分鐘

    環境溫度

    -25-+45

    相對濕度

    40%-95%

    工作電源

    AC 55V - 600V



    <  9W

    外形尺寸

    275mm * 196mm * 78mm



    <  1.5 kg



    附件

    1

    主機

    1

    2

    5A鉗表

    3

    3

    鉗表修正環

    1

    4

    優盤

    1

    5

    電子脈沖線

    1

    6

    電壓測試線

    1

    7

    電流測試線

    1

    8

    電源線

    1

    9

    光電頭

    1

    10

    儀器箱

    1

    11

    說明書

    1

    12

    出廠報告

    1

    13

    附件清單

    1

    以下為選配件

    A

    100A鉗表

    B

    500A鉗表

    C

    1000A電流鉗

    D

    紅外讀表頭

    E

    掃描槍
