ZSBS-3900H網絡基站定相核相儀
- 同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作
- 參考標準：GB 13398-2008
- 對高低壓線路核相、環網柜核相、開關柜核相、中置柜核相
- 網絡基站定相核相，地下室沒有任何通訊信號的場所定相核相
- 核相模式:基站定相核相模式、衛星授時模式、普通核相模式
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
產品簡介

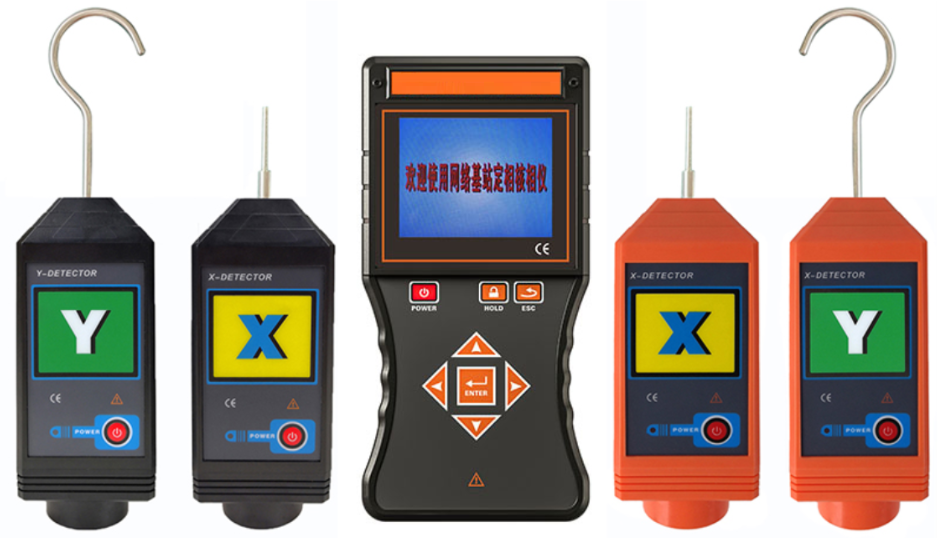

ZSBS-3900H網絡基站定相核相儀是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作。
產品別稱
網絡基站定相核相儀、網絡基站核相儀、基站定相核相儀、網絡基站定相儀、網絡基站定相核相系統
產品特征
ZSBS-3900H網絡基站定相核相儀通過網絡基站定相,可以準確識別標準A相、B相、C相,完成統一色標工作。本產品具有普通無線高壓核相儀、無線高壓P星授時定相核相儀、無線高壓驗電器產品的功能,用戶可以根據實際需要選購同時帶電流測試功能的鉤式探測器。
ZSST-3900H無線高壓衛星授時遠程核相電流測試儀參數
系統功能
網絡基站定相核相，地下室沒有任何通訊信號的場所定相核相，衛星授時遠程核相，本地核相；電流、頻率、相位、相序、驗電等測試（根據需要選購測試電流功能的探測器）
電 源
基 站：AC 380V （三相四線）
接收器： DC 7.4V可充鋰電池,，連續工作約4小時
探測器： DC 3.7V可充鋰電池，連續工作約8小時
核相模式
基站定相核相模式、衛星授時模式、普通核相模式
電流測試
鉤式CT，內置柔性線圈檢測電流（選購電流功能的探測器）
電流采集器
一體化鉤式設計，可測試Φ168mm的導線，或Φ168mm×245mm的母排（選購）
RF頻率
315MHz、433MHz無線傳輸
通訊方式
基站與服務器采用4G通訊，手持接收器與服務器采用4G通訊，接收器與采集器采用315MHz/433MHz無線通訊，確保網絡通訊安全穩定。
核相距離
衛星授時模式距離不受限制，達500km以上
普通核相模式距離160m
探測器與接收器通訊距離約80m
顯示模式
3.5寸真彩液晶屏顯示
量 程
核相電壓等級：AC 1V～550kV
相位：0°～360°
電流：0～20000A（選購）
頻率：45Hz～75Hz
分 辨 力
1°；0.01A（選購）；0.1Hz
精 度
(23℃±5℃，80%RH以下)
基站定相核相、衛星授時核相：≤±10°(當基站或測量端的電網負荷率比較高時相位:≤+25° )
普通核相：≤±10°
電流：±2%
頻率：≤±2Hz
相別定性
XY兩接收器顯示的實時相角差在330°～360°或0°～30°為同相或A相；在90°～150°異相或B相，在210°～270°為異相或C相
語音功能
A相、B相、 C相、X信號正常、Y信號正常等語音功能
持續核相時間
衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相
絕緣桿尺寸
拉伸后長約5m；收縮后長約1m(5節)
核相方式
接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
基站天線
GPS球形天線，線長5米；GSM天線，線長5米
驗電指示
探測器“嘟--嘟--嘟”蜂鳴聲
換 檔
自動換檔
采樣速率
2次/秒
首次搜星時間
第一次開機搜星時間約3-5分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天，在四周空曠的場所搜索衛星。
衛星授時精度
小于30nS
儀表尺寸
基站：長寬厚300mm×200mm×85mm
核相探測器：長寬厚145mm×60mm×48mm（單功能）
電流探測器：長寬厚310mm×270mm×52mm（選購）
接收器：長寬厚250mm×100mm×40mm
背光控制
按上下箭頭鍵調整背光亮度
感應強度控制
根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持
測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能
按ESC鍵退出當前功能界面，返回上級目錄
數據查閱
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示
搜索衛星時動態顯示“----”符號
自動關機
接收器開機約30分鐘后，儀表自動關機
探測器開機約15分鐘后，儀表自動關機
額定電流
探測器：35mA max；接收器：300mA max；基站：150mA max
電池電壓
當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
儀表質量
基 站：1.6kg(含配件)
探測器：205g(含電池)
接收器：395g(含電池)
絕緣桿：1.45kg
工作溫濕度
-10℃～40℃；80%Rh以下
存放溫濕度
-10℃～60℃；70%Rh以下
干 擾
無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)
接收器：2000V/rms(外殼前后兩端之前)
結 構
防滴漏Ⅱ型、IP63
適合安規
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481－A2:2004；IEC
61243－1 ed.2:2003標準
|
附件 |
||
|
1 |
基站 |
1臺 |
|
2 |
通用采集器 |
2個(X、Y各1個) |
|
3 |
環網柜專用采集器 |
2個(X、Y各1個) |
|
4 |
4G天線 |
3根(其中1根外置天線,引線長5米) |
|
5 |
GPS球形天線 |
1套 |
|
6 |
GSM卡(兼容2G/3G/4G ) |
1套 |
|
7 |
伸縮絕緣桿 |
2根 |
|
8 |
鋁箱 |
1個 |
|
9 |
探針、探鉤 |
4根(各2根) |
|
10 |
8.4V 1A充電器 |
1套 |
|
11 |
鋰電池 |
3個(儀表內) |
|
12 |
自校線 . |
1根 |
|
13 |
輔助測試線 |
2根 |
|
14 |
說明書 |
1本 |
|
15 |
出廠報告 |
1份 |
|
16 |
合格證 |
1張 |
合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
