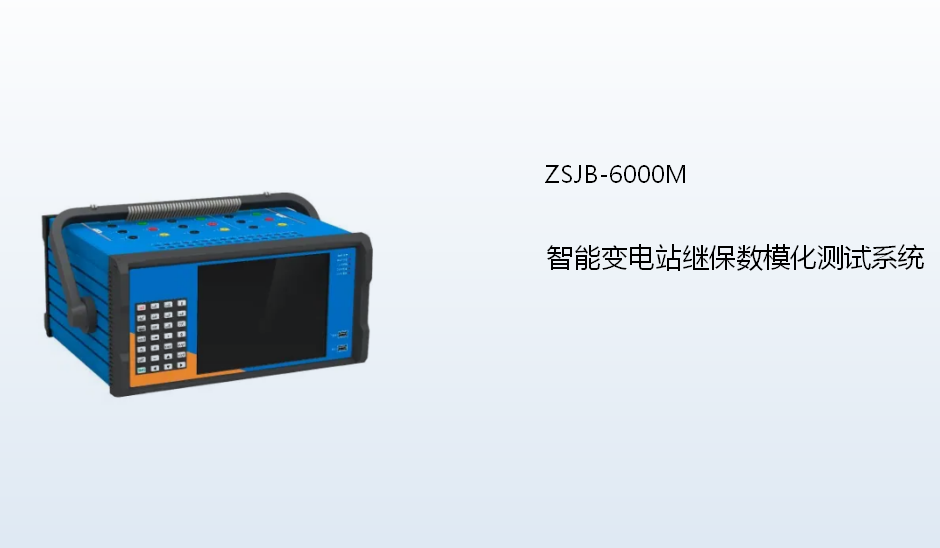

ZSJB-6000M智能變電站繼保數?；瘻y(cè)試系統

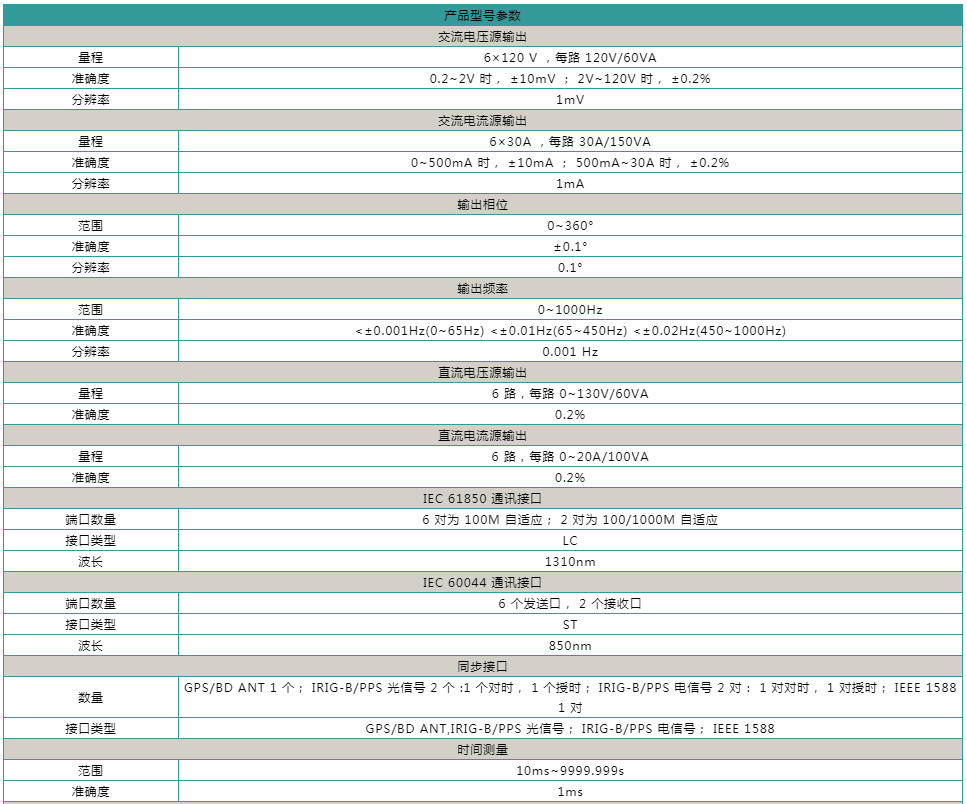

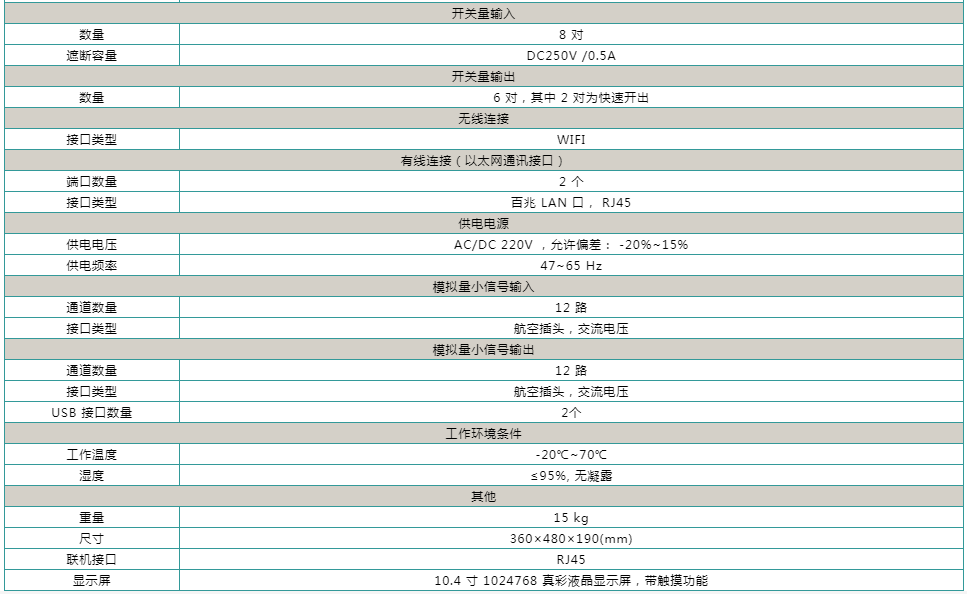

產品簡介

1、既可實現對光數字保護裝置（IEC61850，智能數字站）的全功能測試，也可以對傳統保護裝置（常規站）進行全功能測試；
2、廣泛適用于發電廠、變電站、設備制造商、需要進行繼保試驗或檢測的企事業單位及其他科研單位。

產品別稱

微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀

產品特征

符合以下主要標準：

DL/T 860 系列標準《變電站通信網絡和系統》；

DL/T 624-2010《繼電保護微機型試驗裝置技術條件》；

GBT 7261-2008 《繼電保護和安全自動裝置基本試驗方法》；

IEC 60255-24:2001：《電氣繼電器第24部分：電力系統暫態數據交換的通用格式》；

ZSJB-6000M智能變電站繼保數?；瘻y(cè)試系統測試儀采用工程化的管理方案對試驗進行管理，1個工程可以?xún)H包含1個試驗項目，也可以包含整個變電站的測試項目；工程管理采用保護設備、保護類型、試驗點的三層模式對試驗進行管理，結構非常清晰；支持模擬量的輸出，且可以同時進行模擬量的輸出及GOOSE報文的收發；提供了多種方式配置SV、GOOSE報文，包括手動設置、網絡偵測、導入SCL文件；光數字報文的收發光口配置十分靈活，同1個光口可以發送多個SV、GOOSE報文，同1個SV、GOOSE報文可以通過多個光口發送。

特點

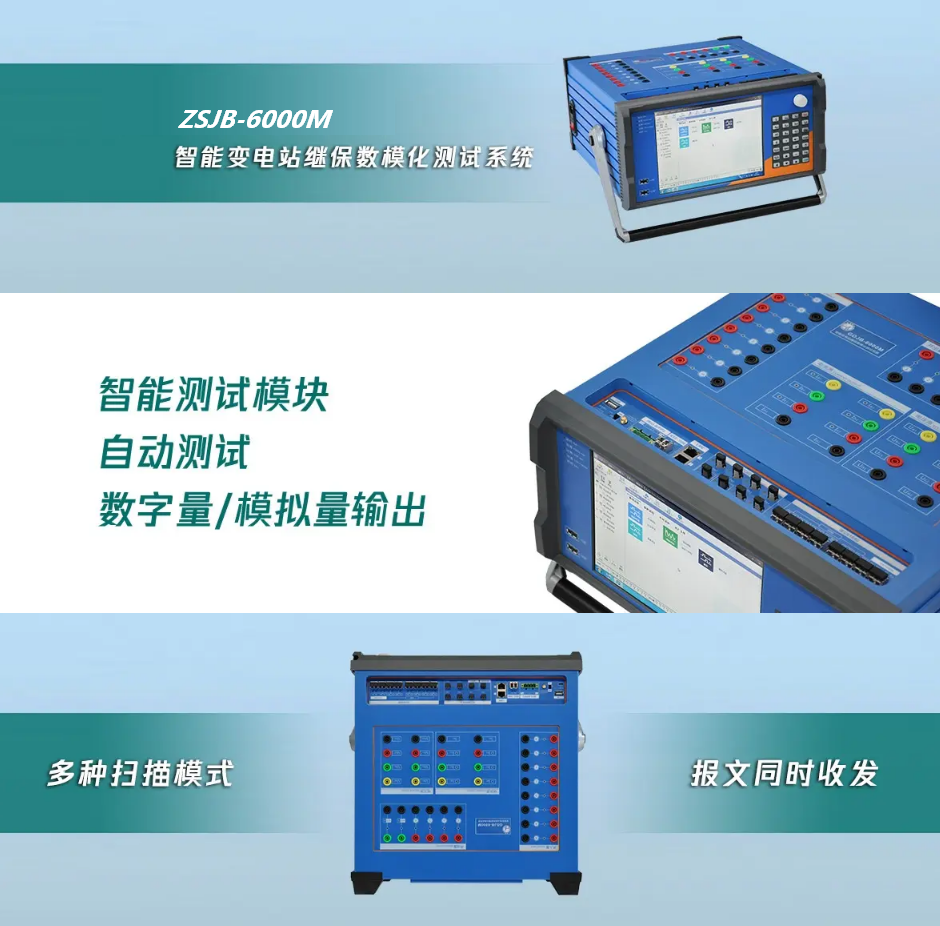

1、智能測試模塊

支持智能測試模板編輯,測試過程中可任意添加測試項目,并保存為可重復使用的測試工程文件,提高后期定檢、消缺階段的測試效率。

2、自動測試

具備就地化保護及數字式保護自動測試功能,可-鍵完成單個保護裝置所有的測試項目。

3、數字量/模擬量輸出

可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試,也可對模擬的保護、發變組等裝置進行測試。

4、模擬量及數字量同時輸出

支持同時進行模擬量的輸出及GOOSE報文的收發。

5、多種掃描模式

支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗,并且支持按照遞變、滑差、綜合的方式進行自動變化試驗。

6、安全及報警

具有過熱過流保護功能,電流源具備開路保護功能及開路報警功能,電壓源具備過載、短路保護功能。

7、虛端子圖形化顯示

支持虛端子圖形化顯示功能,數據流向清晰明了。

8、報文同時收發

支持IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出。GOOSE信號可獨立收發,也可與IEC61850-9-2共-個光以太網接口收發。

9、FT3/擴展FT3

支持FT3、FT3擴展及DL/T 282報文輸出,并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M晏切斯特編碼。

10、異常測試

具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、包、失步、號跳變、檢修模式、狀態虛變等測試。

11、故障回放

支持故障仿真和COMTRADE格式數據回放功能。

12、MMS服務

具備MMS定值讀寫功能,可讀寫智能IED設備定值等配置信息。

13、對時與授時

具備同步觸發功能,支持直接接入GPS/BD天線進行對時,也支持IRIG-B、 PPS及PTP 1588對時方式并可支持對外輸出IRIG-B、PPS及PTP 1588授時信號。

14、硬接研入及開出

開入量為有源、無源自適應接點,自動識別輸入類型和輸入電壓,通道間相互隔離,極性反接有告警提示。

15、報文接收及分析

具備報文接收及分析功能,可將接收到的報文用ZHNP A打開進行分析或?qū)С觥?/span>

16、單纖模式

光口支持單纖發送、單纖接收,支持光功率測試。

17、模擬量小號

配備模擬量小信號接口,支持12路模擬量小信號輸入，可測量-7V~7V交流電壓;支持12路模擬量小信號輸出,可輸出-7V~ 7V交流電壓。

18、觸摸操作

配備10.4寸高分辨率顯示屏,支持觸摸操作。

19、無線連接

提供遠程測試功能,具備WiFi模塊,方便用戶使用。

20、關鍵技術高精度報文時間控制技術

ZSJB -6000M智能變電站繼保數?；瘻y(cè)試系統系統中報文的發送、接收采用高精度硬件時間控制技術。系統數據運算模塊計算完采樣數據后會將該數據及時通知硬件,硬

件在收到該數據后會立即加入環形數據隊列,整個過程精度誤差小于20ns ,其性能遠高于標準要求。相同地,系統在收到外部數據后會將數據的時間對應計算出系統的相

對坐標,系統狀態管理模塊會根據報文的相對坐標以及報文內容進行數據轉發或者狀態切換,整個過程的響應時間不超過1us。

開放、可擴展的測試配置結構

21、開放、可擴展的測試配置結構

“ZSJB- 6000M智能變電站繼保數模化測試系統”系統采用XML作為配置信息的描述語言。由于XML語言的可擴展特性以及結構化的特點,通過系統定義的信息元素、層

次結構含義,使得配置信息具有良好的可伸縮性以及可擴展的特點,容易通過軟件生成和理解。同時, ZSJB- 6000M智能變電站繼保數?；瘻y(cè)試系統系統通信、數據交換

均采用XML作為信息載體,利用XML語言易于序列化的特點,無需根據不同的上位機系統和下位機平臺做額外數據處理，各模塊間可以更加靈活地進行信息配置和高效地

進行數據交換。在與其它的系統集成和外部數據交換的過程中,使用XML作為信息描述語言會更加開放和被其它系統所理解,同時在不斷的應用服務持續升級和功能不斷

增加的情況下,應用接口始終易于維護和維持統一。ZSJB-6000M智能變電站繼保數模化測試系統的XML引擎采用非傳統的DOM和SAX技術,使用了系統獨創的“深解

析、淺拷貝”技術,在幾乎數據遍歷的速度情況下生成了類似DOM模型的數據結構,使得其成為系統開放、可擴展配置信息結構的關鍵技術。

22、獨特的并行計算和通信總線技術

"ZSJB-6000M智能變電站繼保數模化測試系統"硬件架構具有高精度時鐘同步技術,在多臺級聯的情況通過內部的時鐘同步技術可以達到士20ns的誤差, 通過高精度的

時鐘同步調諧和獨特軟件通信總線,使得多臺儀器在較精確的時間范圍內可同步輸出報文,以達到多臺儀器級聯測試。通過級聯方式可以有效地提高測試系統的接口數量和

測試規模,并適用于多分支測試和變電站全站仿真以及其它規模較大的測試和試驗。

23、智能讀寫保護裝置信息

"ZSJB-6000M智能變電站繼保數?；瘻y(cè)試系統”首次將MMS協議集成在測試系統中,實現了測試過程中的實時自動讀寫保護裝置定值、設置測試參數、投退裝置軟壓

板來配合當前的測試項目,并自動完成整個測試過程。該技術是自動測試的關鍵技術。
