  1. ZSDJS-9500外高壓電纜介損測試儀

    • 針對大容量和高電壓容性設備,如高壓電機,高壓套管的出廠試驗,高壓電纜等進行介損測試
    • 參考標準:DL/T 962-2005,DL/T 474.3-2018
      • 手持終端與測試主機之間采用2.4G無線通訊方式
      • 正接法和反接法的電流測量量程均可達到2uA-15A范圍。外施高壓不同頻率可自適應測量,范圍可達30Hz-300Hz,通過矢量運算得出試品的電容值和介質損耗正切值
      • 12KV(適合10KV),40KV(適合35KV),120KV(適合110KV)

      • 品牌:中試所 ? 中試控股
      • 湖北電力試驗技術研究協會會長單位
      • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
    • 歡迎來電咨詢 027-83621138  聯系我們






    • 產品介紹
    • 應用展示
    • 圖文集合
    • 質保方針
    • 資料下載

    產品簡介

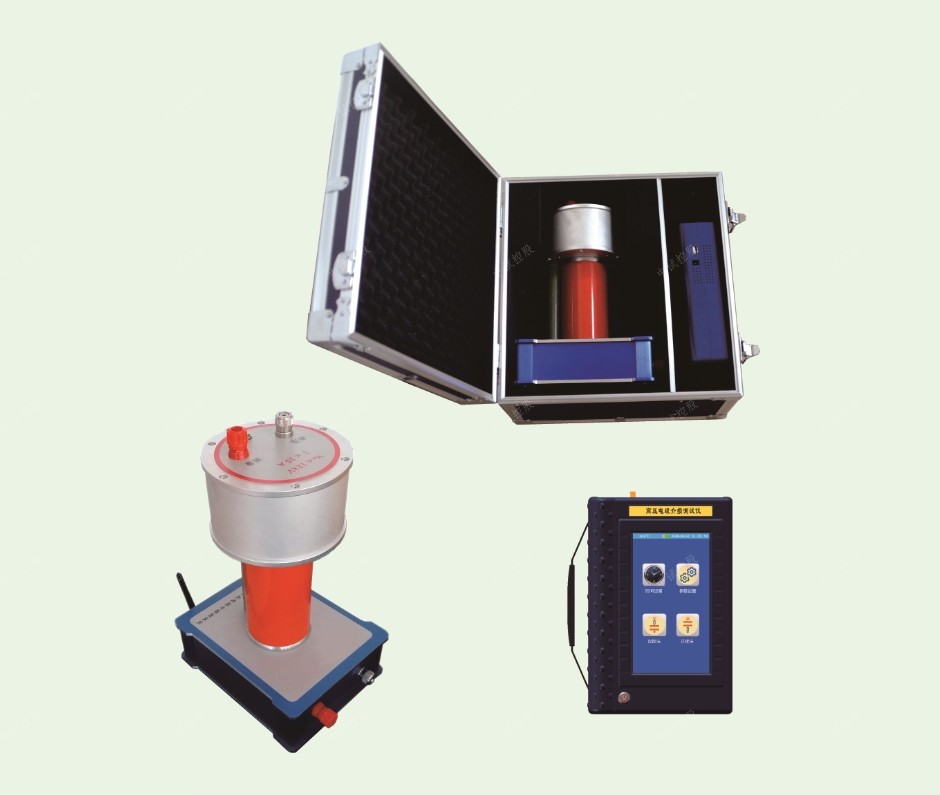

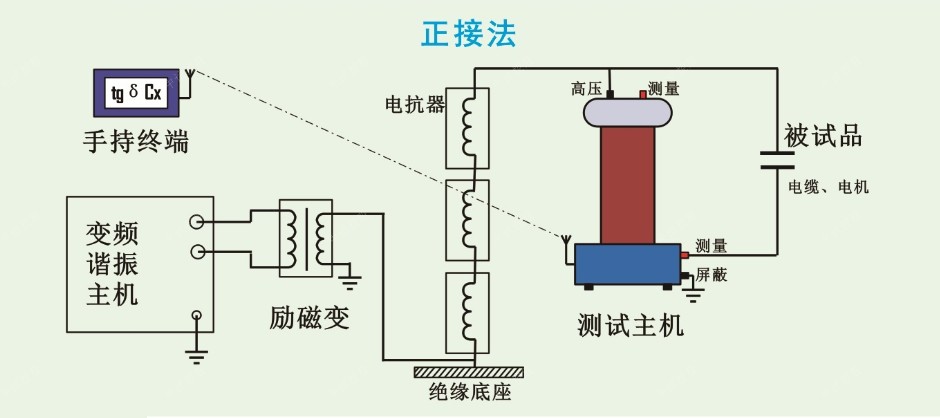

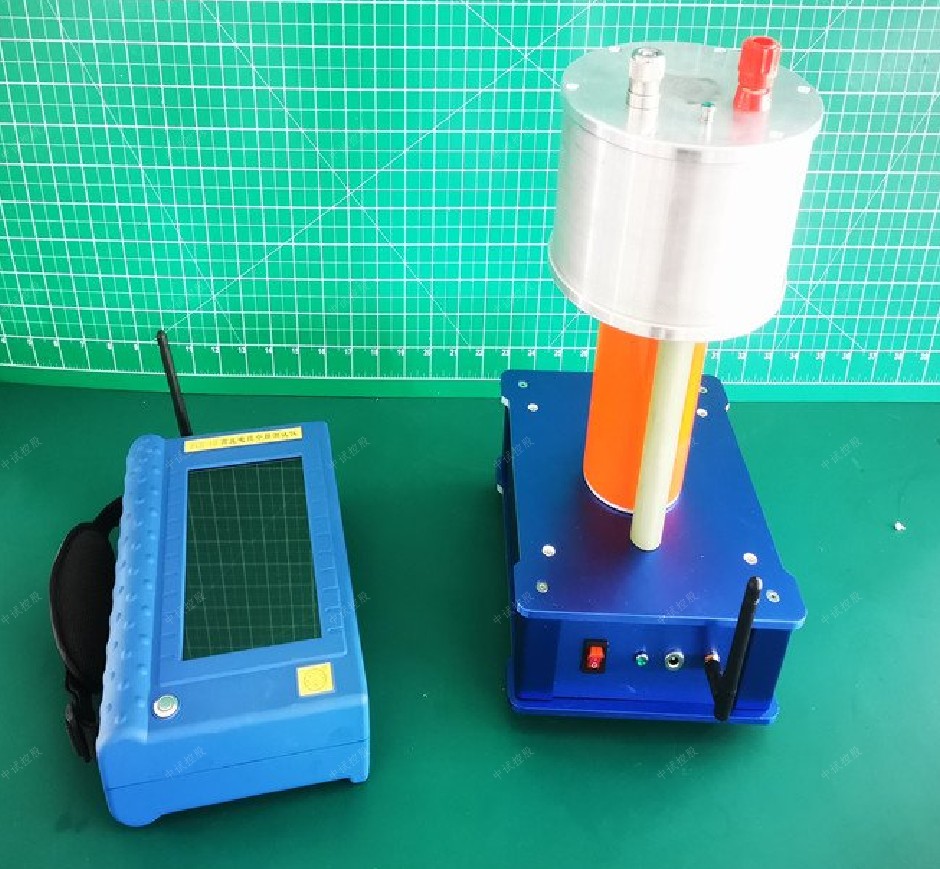

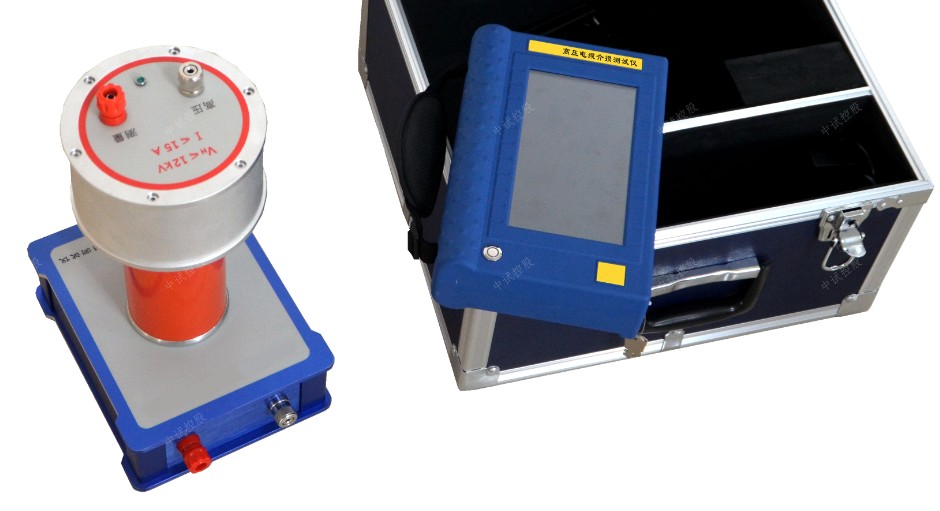

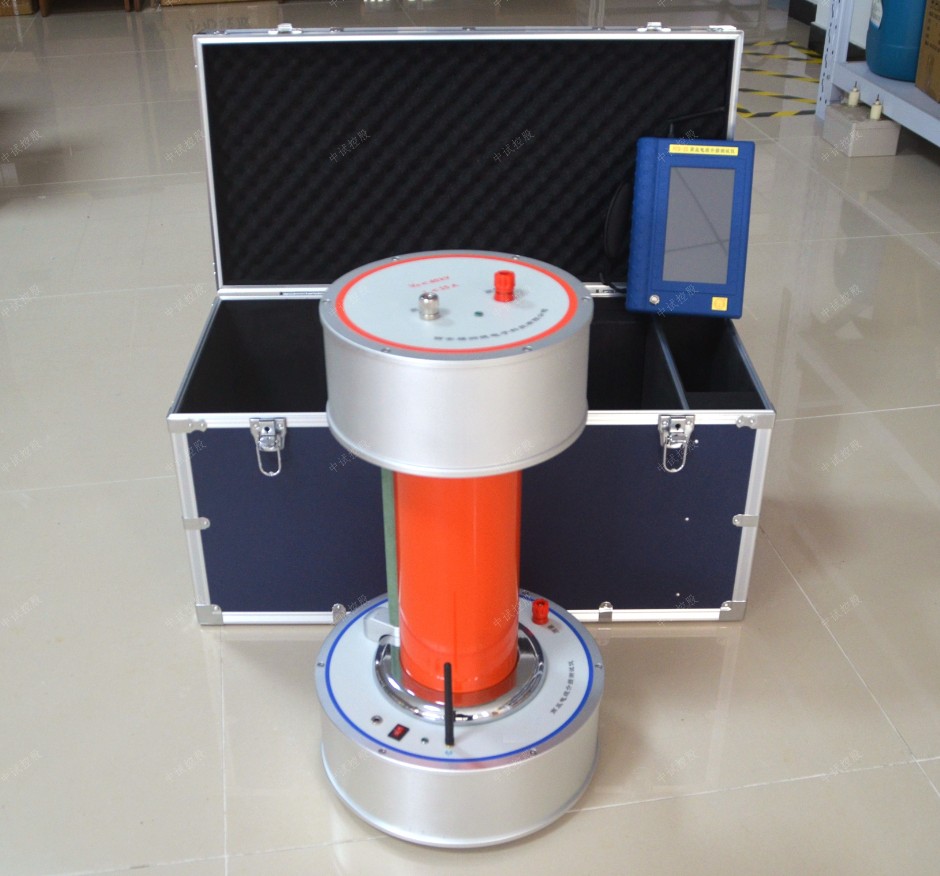

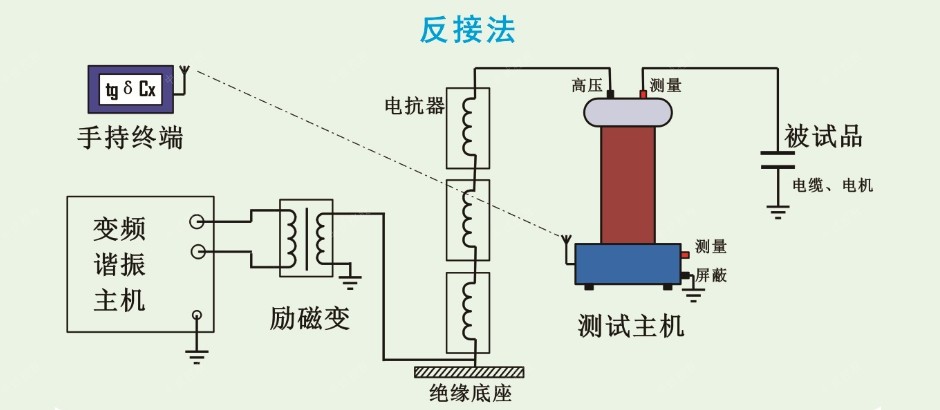

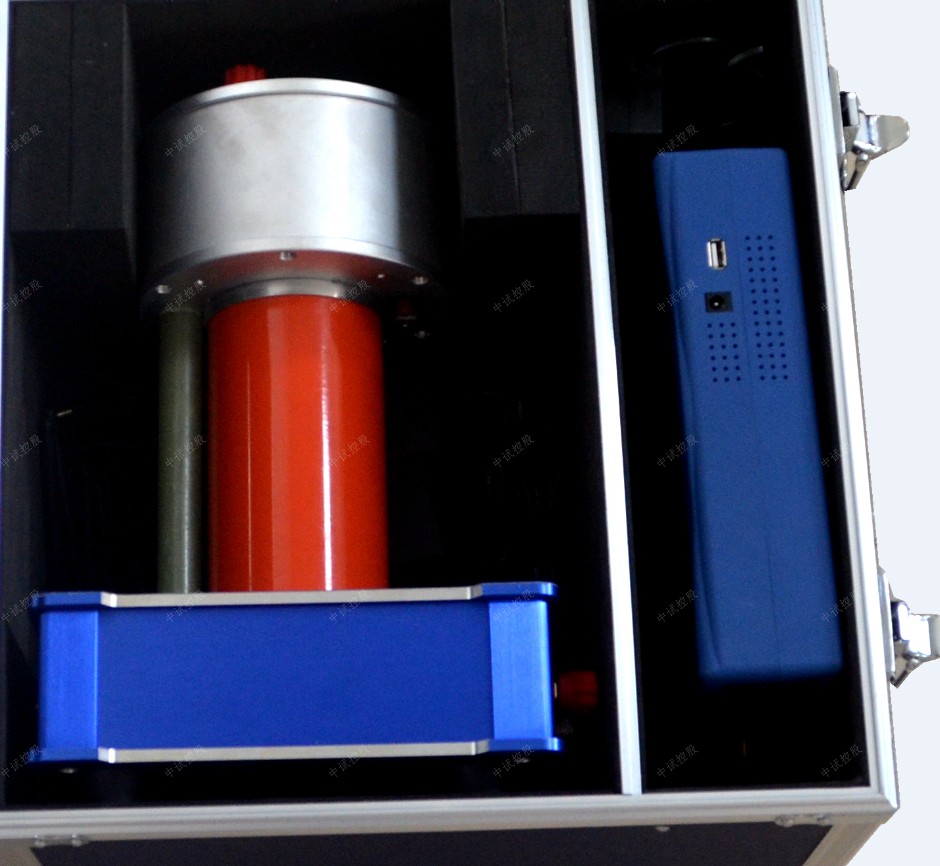

    ZSDJS-9500高壓電纜介損測試儀主要針對大容量和高電壓容性設備,如高壓電機,高壓套管的出廠試驗,高壓電纜等,在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下,進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試,正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量,范圍可達30Hz-300Hz。

    適合:10KV/0-20KM , 35KV/0-20KM , 100KV/0-20KM,正接法、反接法;超寬電流測量量程20uA-15A,更大電流可定制。超寬頻率測量范圍30Hz-300Hz,自適應測量;各種高壓電壓可定制;手持終端,無線遠距離通訊,安全無風險,鋰電池供電,7寸彩屏顯示,電容觸屏,U盤數據存儲電壓根據電纜電壓等級確定,電流根據電纜長度確定。

    產品別稱

    外高壓電纜介損測試儀、高壓電纜介損測試儀高壓介損測試儀、高電壓大容量介損測試儀

    產品特征

    一、產品特點

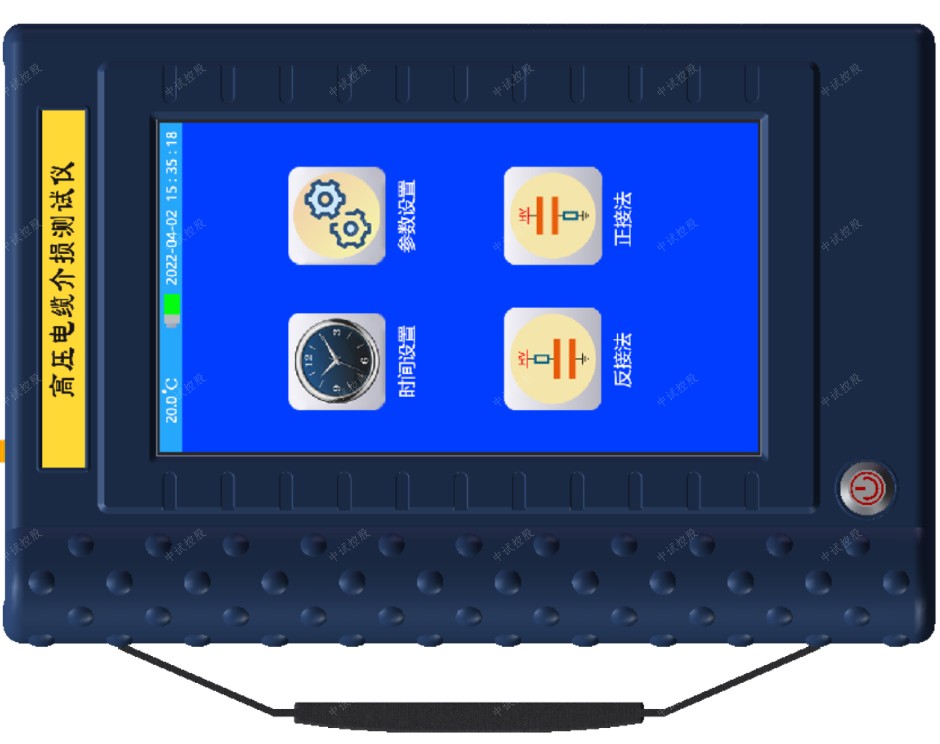

    1、7寸彩色液晶顯示工業級電容屏:采用高端電容式觸摸7寸彩色液晶顯示屏,超大顯示界面所有操作步驟中文菜單顯示,每一步都清晰明了。

    2、超寬電流量程:正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍,更大電流可定制。

    3超寬頻率范圍:外施高壓頻率可達30Hz-300Hz的超寬范圍,自適應測量。

    4、各種高電壓可定制:外施高壓電壓能夠滿足各種高電壓環境,可根據用戶需求定制。

    5、光纖高壓通訊:測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊,在兼顧高低壓之間絕緣性能的同時又能大程度保障測試數據的精度。

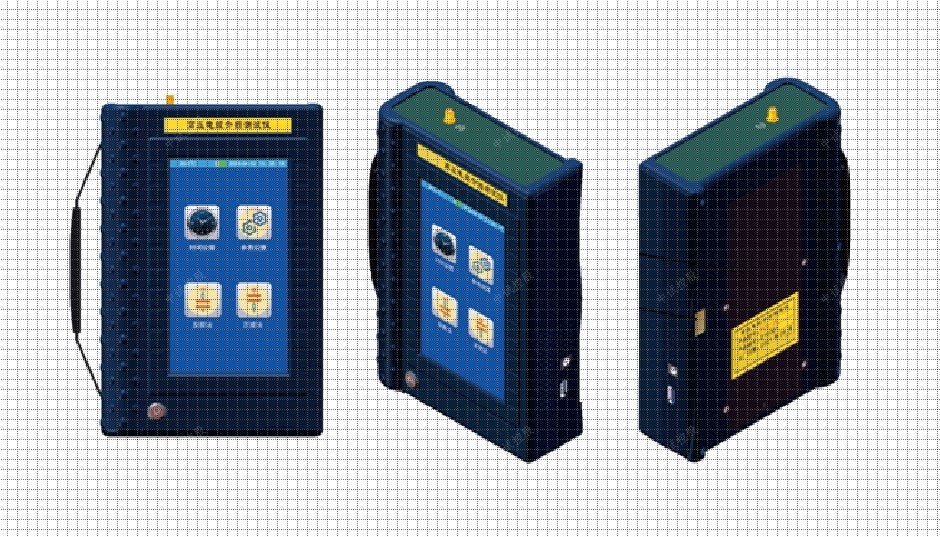

    6、獨立手持操作終端:手持終端與測試主機完全隔離采用2.4G無線通訊,整個測試過程中用戶只需在手持終端上操作即可,大程度保障操作人員的人身安全。

    7鋰電池供電:手持終端、測試主機低壓端、測試主機高壓端,都采用鋰電池供電,充滿電可連續工作8小時以上。

    8、U盤存儲:本機存儲的數據可以通過USB接口保存至U盤中。

    二、工作原理

    在交流電壓作用下,電介質要消耗部分電能,這部分電能將轉變?yōu)闊崮墚a生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時,電介質中的電壓和電流間成在相角差ψ,ψ的余角δ稱為介質損耗角,δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路(Cn)和一被試回路(Cx)。標準回路由內置高穩定度標準電容器與測量線路組成,被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差,再由數字信號處理器運用數字化實時采集方法,通過矢量運算得出試品的電容值和介質損耗正切值。

    三、技術參數

    1、測量范圍:

    介損tgδ 無限制

    電流I 20uA I 15A

    電壓HV 1KV HV 12KV(適合10KV),40KV(適合35KV),120KV(適合110KV

    頻率 f 30Hz f 300Hz

    2、標準電容:tgδ: <0.005%  Cn: 99.46PF

    耐壓電壓: 12KV40KV,120KV

    3、分辨率

    介損tgδ: 0.001%

    電容量Cx: 0.001pF

    頻率f0.001Hz

    4、精度

    介損△tgδ:±(讀數*1.0%+0.040%)

    電容量△C x :±(讀數*1.0%+1.00PF)

    頻率 f:±(讀數*1.0%+0.10Hz)

    5、手持終端鋰電池 7800mAh鋰電池

    6、充電器 DC12.6V  3000mA

    7、顯示方式 7800*480彩色液晶顯示屏

    8、操作方式 工業級電容式觸摸屏

    9、手持終端尺寸 270(L)×160(W)×65(H)

    10、測試主機尺寸 220(L)×180(W)×350(H)

    11、存儲器大小 200 支持U盤數據存儲

    12、使用條件:-15℃∽40  RH80%

    13、重量(手持終端) 1.5Kg

    14、重量(測試主機) 5.5Kg









































































































         合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車



         合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車

    服務理念

    湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨,并嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制,將銷售服務工作納入企業管理范疇,堅持常抓不懈;

    主動服務

    公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商,是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知,幫助客戶降低成本、提高效率。滿足客戶的服務期望,不斷引導、開發和創造客戶消費需求;

    差異化服務

    公司細分供電系統、發電系統、用電單位和科研院所等,精心設計針對性營銷服務方案,打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針,完善服務系統,加強售前、售中、售后服務,對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決,使用戶感到極大方便;

    高效服務

    高效的服務為公司迎來效益,同時我們以服務促發展,以客戶為中心的服務體系,建立健全營銷渠道,優化服務流程,改善支撐手段,贏得了廣大客戶的信任,產品和服務贏得至高市場榮譽;

    優質服務

    公司推崇5S服務理念,引領服務先進理念,以親和、細致的服務感動客戶,尊重客戶,理解客戶,持續提供超越客戶期望的產品與服務,竭盡所能誠信天下,做客戶們永遠的伙伴。


    服務流程

    我們嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取,我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標,制定了規范管理制度,嚴格過程控制,保證產品質量,達到顧客滿意的質量方針,堅持"用戶第一"的原則,構建良好的銷售服務體系,為客戶提供優質的售前、售中及售后服務

    1. 尊敬的的用戶,不論您有何種需求:只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做;

    2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答;

    3. 了解您的訴求,建立產品服務記錄,并與您協商確定售后服務方式;

    4. 如有需要,我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場;

    5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟;

    6. 工程師將現場指導您完成整個試驗過程,并對您提出的技術問題給予專業的解答;

    7. 工程師還會為您購買的武漢中試產品進行全面檢測,如有故障,將一并解決;

    8. 服務完成后請您對我們的服務提出寶貴的意見或建議,服務信息將同步到售后服務中心;

    9. 售后服務中心將積極跟進服務進度,并定期跟蹤回訪。



    售后服務承諾書

    一、售前服務承諾

    1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題;

    2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出,并爭取您能在兩日內收到;

    3. 提供合理報價。在2小時之內為您提供合理報價;

    4. 提供考察接待。隨時接待您的考察,并盡力為您的考察工作提供各種便利條件。

    二、售中服務承諾

    1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議;

    2. 自覺遵守合同法的規定,確保合同及技術協議順利履行;

    3. 竭力按時按量為您提供優質產品,并采用最優運輸方式,確保您收到貨物完好無缺;

    4. 積極與使用人員溝通,尊重用戶安排,為用戶提供周到的技術支持;

    5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務;

    6. 無論合同大小,所有客戶在價格及服務方面都是公平的。

    三、售后限時服務承諾

    1. 我們將按照客戶的要求提供相關的技術培訓和技術資料;

    2. 產品有質量問題,三年免費保修,終生維護,有合同約定的按合同約定;

    3. 我們保證在15分鐘內進行電話指導,由您自行排除設備的簡單故障;

    4. 對于10公斤以下的儀器,在兩日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;

    5. 對于10公斤以上的儀器,在三日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;

    6. 我們對所銷售的設備3年免費維護,終生維修,長期提供備品備件,軟件免費升級,有合同約定的除外。


    服務相關說明

    1. 我公司愿為用戶提供各種技術咨詢,當好參謀,并提供有關技術資料,如產品樣本、圖片、產品說明書;

    2. 對于用戶來電、來函及來人詢價訪問,我公司將熱情接待,及時給予答復;

    3. 我公司配有送貨專車,對于客戶確定合作之后,我們會選擇合理的物流送貨方式將產品安全送達規定地點;

    4. 產品在運送過程中,如果由于運輸原因,致使產品損壞,我公司將與用戶協商解決辦法,直到達到用戶滿意為止;

    5. 產品在貨物送達時,經驗貨如果發現有漏貨、錯貨或短貨等數量上問題,在接到通知后,將立即派人到現場進行服務和處理;

    6. 在用戶使用過程中,如果發現由于我公司方面的責任引起的產品質量問題,我公司在接到通知后,保證在1小時內作出答復;對需要派工程師處理的,保證立即指派技術人員到達現場排除問題,不需要到現場服務的,一定當好參謀,為用戶提供最佳處理方案;

    7、我公司派人到用戶現場服務的,應與用戶電話商定到達日期,假如由于某種客觀原因,不能如期到達,必須事前通知用戶,并說明原因或采取相應措施,保證用戶不受損失或把損失降到最低程度。


         合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
    文件名 更新時間 點擊下載
    ZSDJS-9500外高壓電纜介損測試儀說明書 2016年02月28日 點擊下載
    ZSDJS-9500外高壓電纜介損測試儀PDF說明書 2016年02月28日 點擊下載
