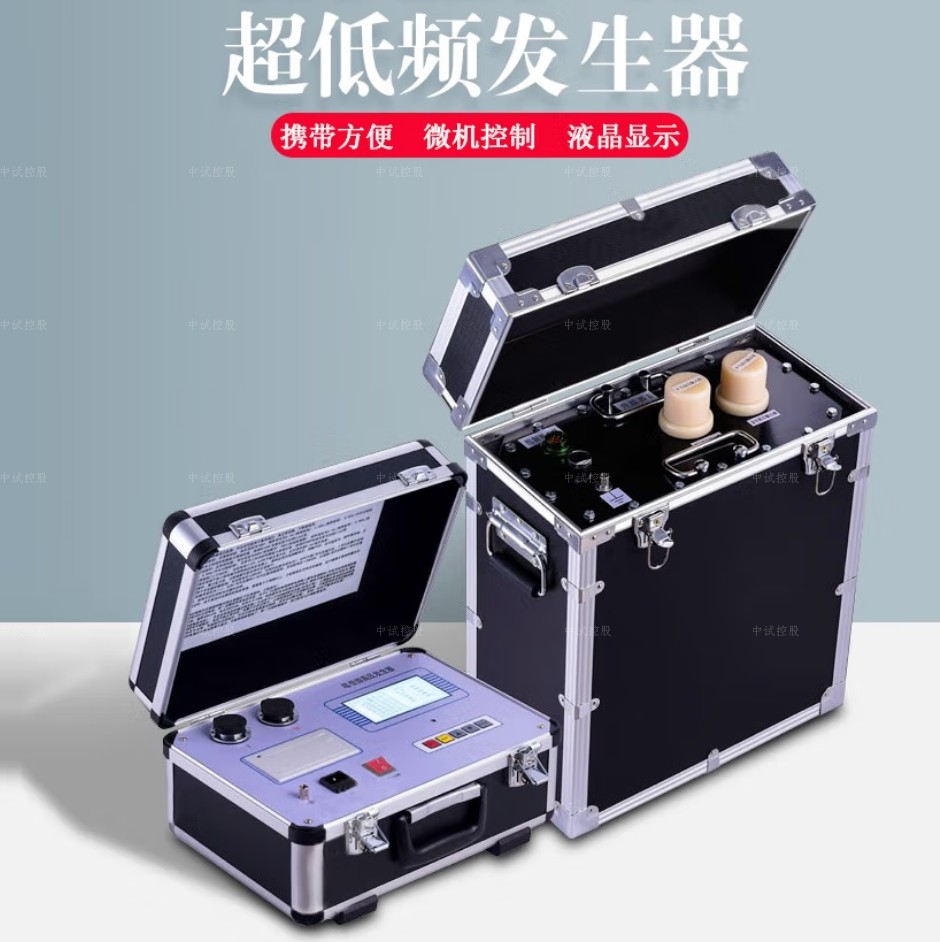

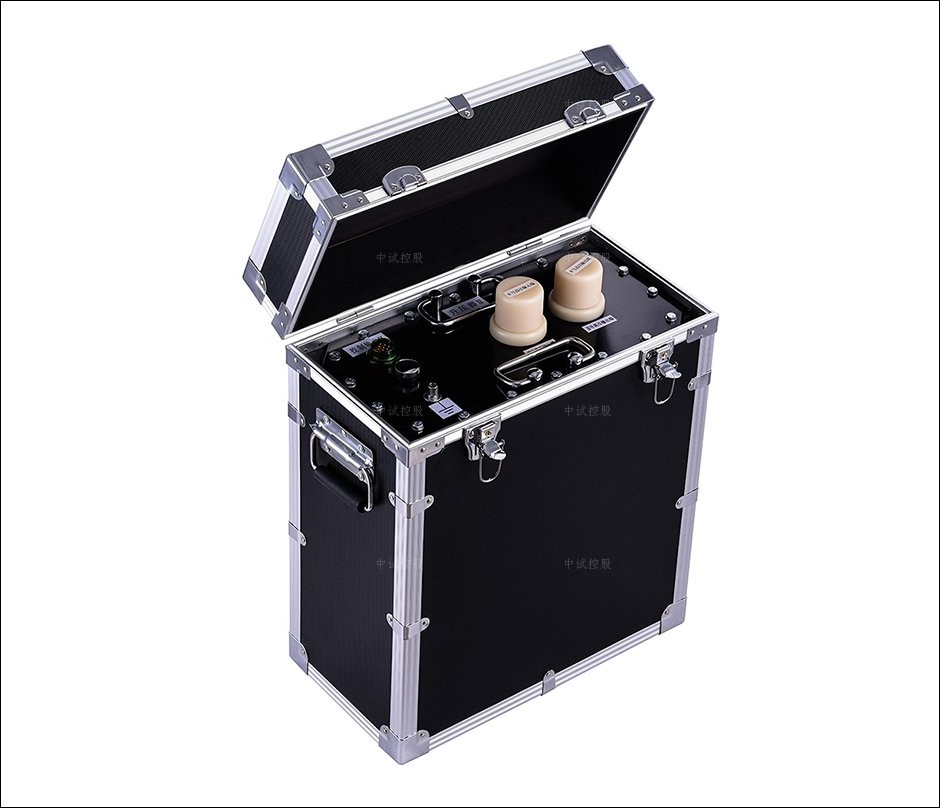

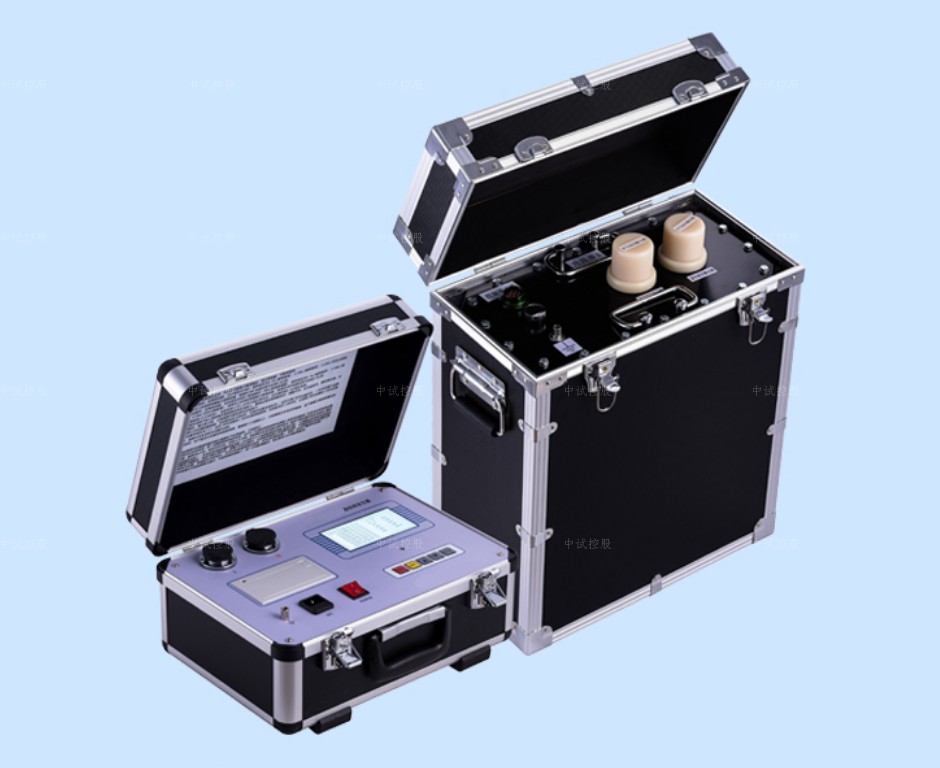

30KV超低頻交流耐壓試驗裝置（電纜.發電機.電動機等）

產品簡介

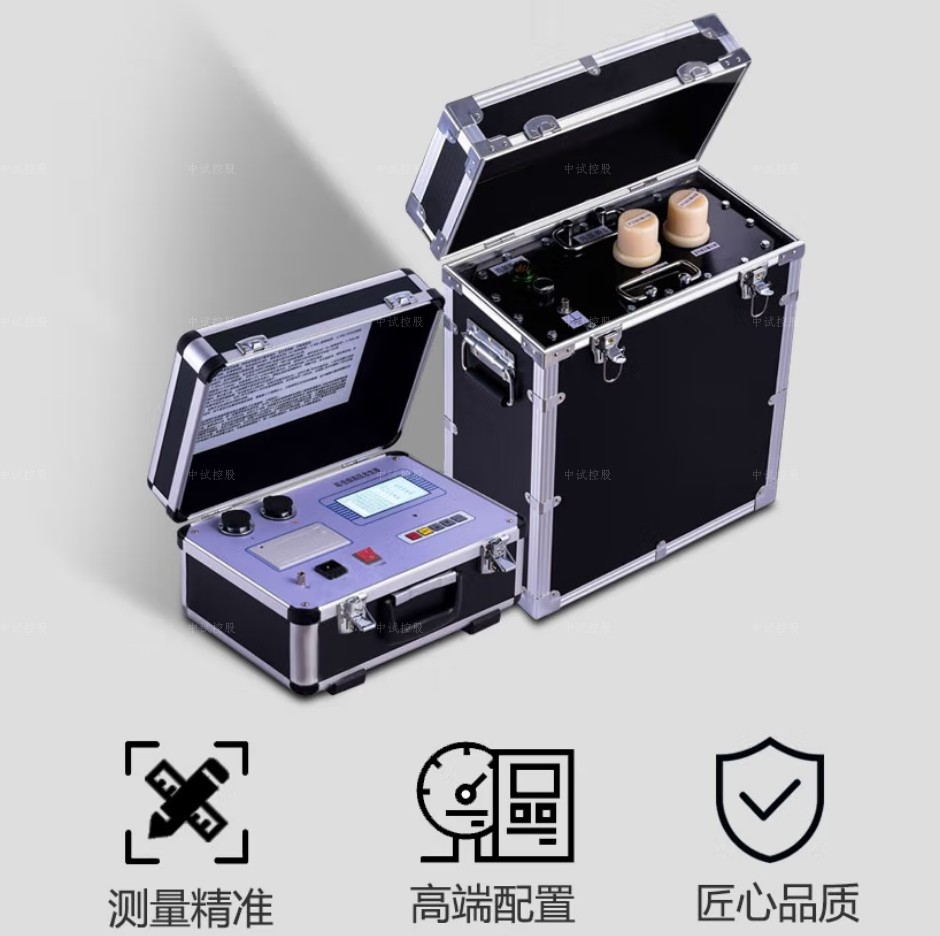

ZSVLF-30KV超低頻交流耐壓裝置：采用余弦方波作為交流輸出源的一種新型超低頻測試裝置，超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。對大型發電機、電纜等試品進行工頻耐壓試驗時，可以代替大容量諧振變壓器。

1、ZSVLF-30KV超低頻交流耐壓試驗裝置是根據國家新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料、儀器儀表、辦公設備等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的首選產品。

2、ZSVLF-30KV超低頻交流裝置實際上是工頻耐壓試驗的一種替代方法。對大型發電機、電纜等試品進行工頻耐壓試驗時，可以代替大容量諧振變壓器。中試控股超低頻高壓發生器接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。

3、ZSVLF-30KV超低頻交流耐壓試驗裝置是進行超低頻交流耐壓試驗的高壓測試裝置，本裝置適用于電力部門和工礦企業在現場對聚乙烯、交聯聚乙烯塑料電纜及其他高壓電氣設備進行絕緣耐壓試驗。本裝置相對于直流耐壓試驗具有較小的破壞性且與交流工頻耐壓具有等效性。

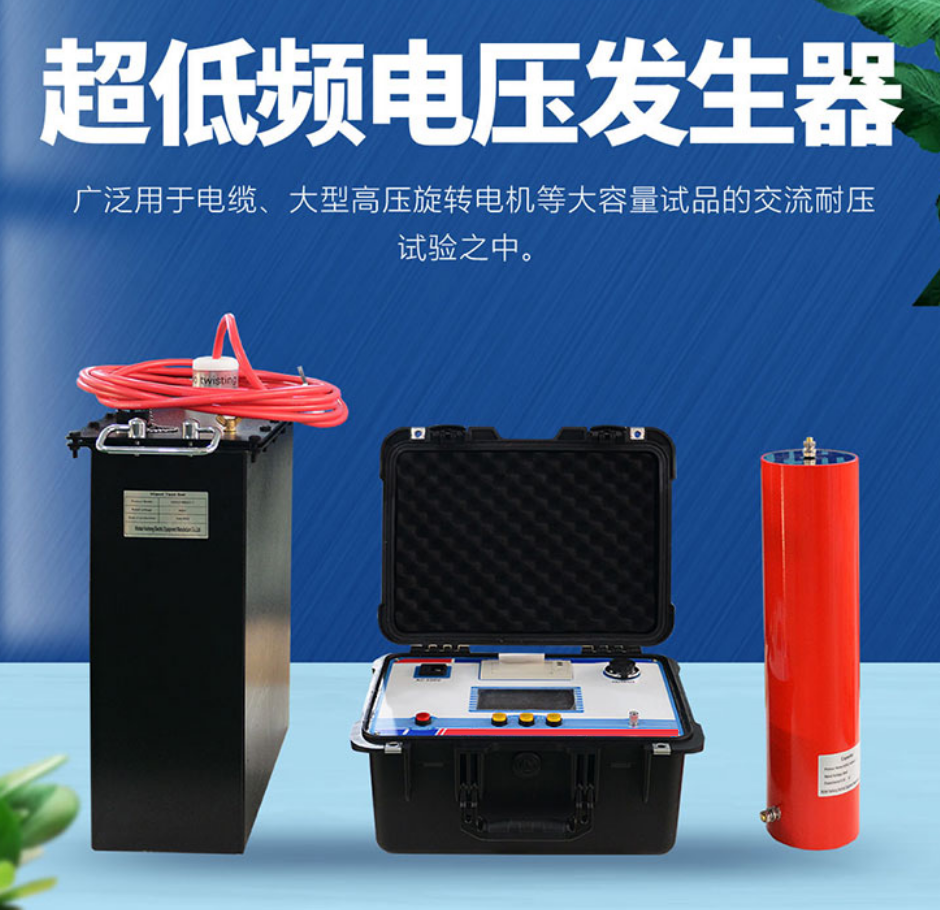

4、從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的效果，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗。

超低頻高壓發生器用途
ZSVLF-30KV/0.1Hz超低頻交流耐壓試驗裝置適用于：交聯聚乙烯絕緣電力電纜的耐壓試驗、水力發電機和大型發電機的耐壓試驗。0.1Hz超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。尤其在對大型發電機、電纜等試品進行工頻耐壓試驗時，發揮著明顯巨大的作用。
0.1Hz 超低頻高壓發生器符合以下電力行業標準
執行標準：DL/T 849.4-2004《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》

行業內對超低頻高壓發生器有不少約定俗成的別名，如：超低頻耐壓試驗儀，超低頻耐壓試驗裝置。叫法雖不同，但其實都是超低頻高壓發生器，或以超低頻高壓發生器為核心設備，搭配其他組件，進行高壓耐壓試驗。

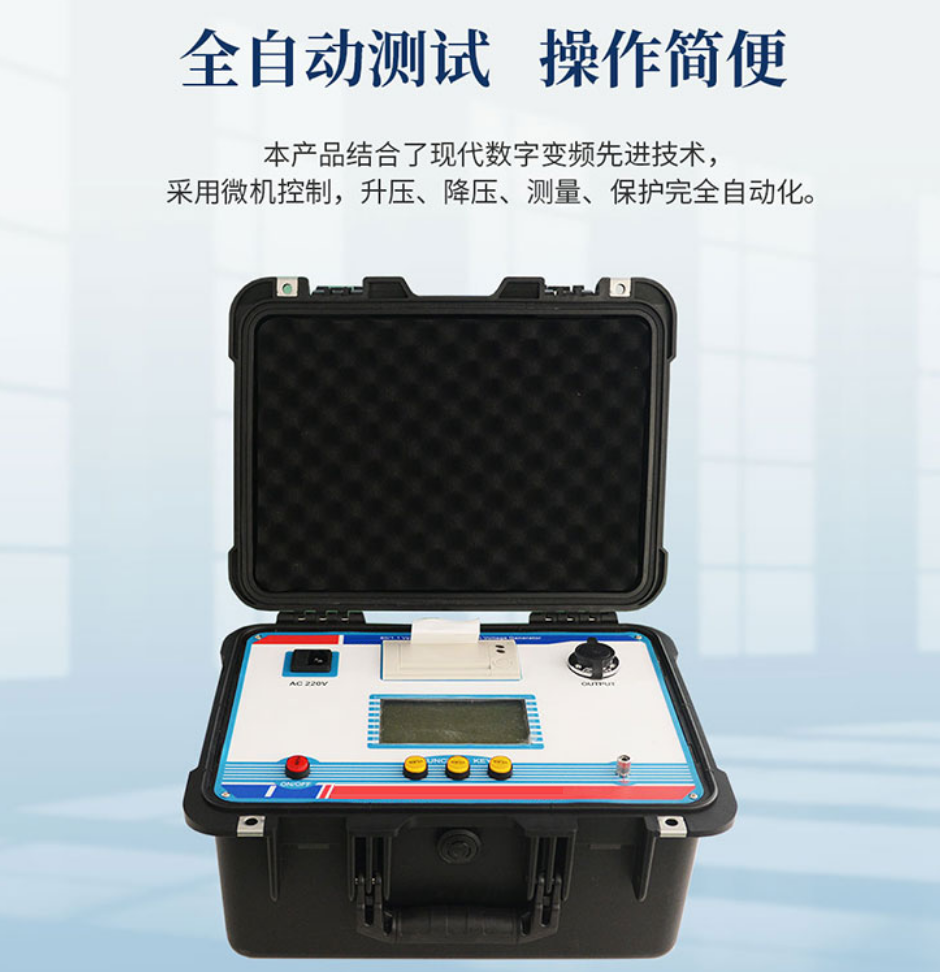

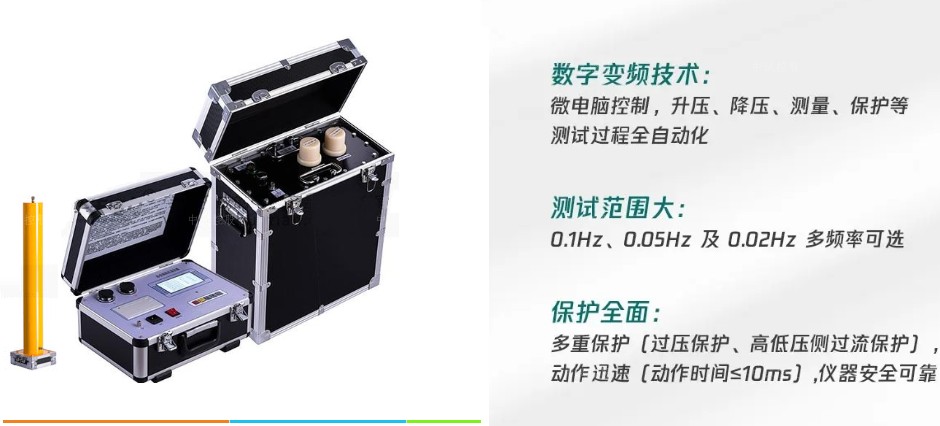

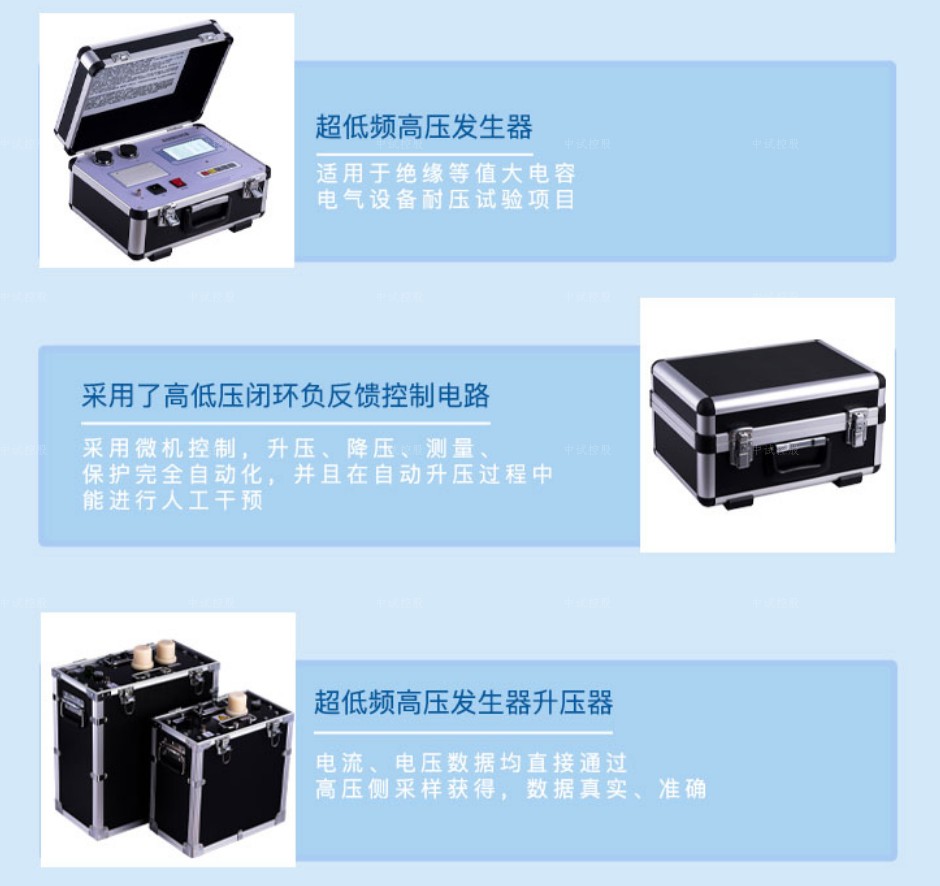

0.1Hz程控超低頻高壓發生器結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處。

產品別稱

30KV超低頻交流耐壓試驗裝置、30KV交流耐壓試驗儀、30KV超低頻耐壓試驗儀、30KV超低頻電纜耐壓試驗儀

產品特征

1、集多種功能于一體，有交流試驗-自動、交流試驗-手動、直流試驗-自動、直流試驗-手動等多種操作模式可選；

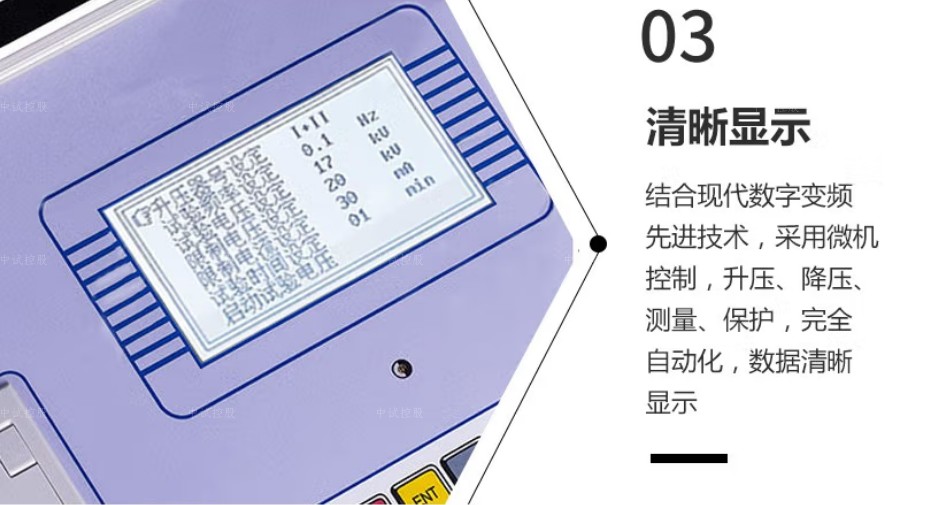

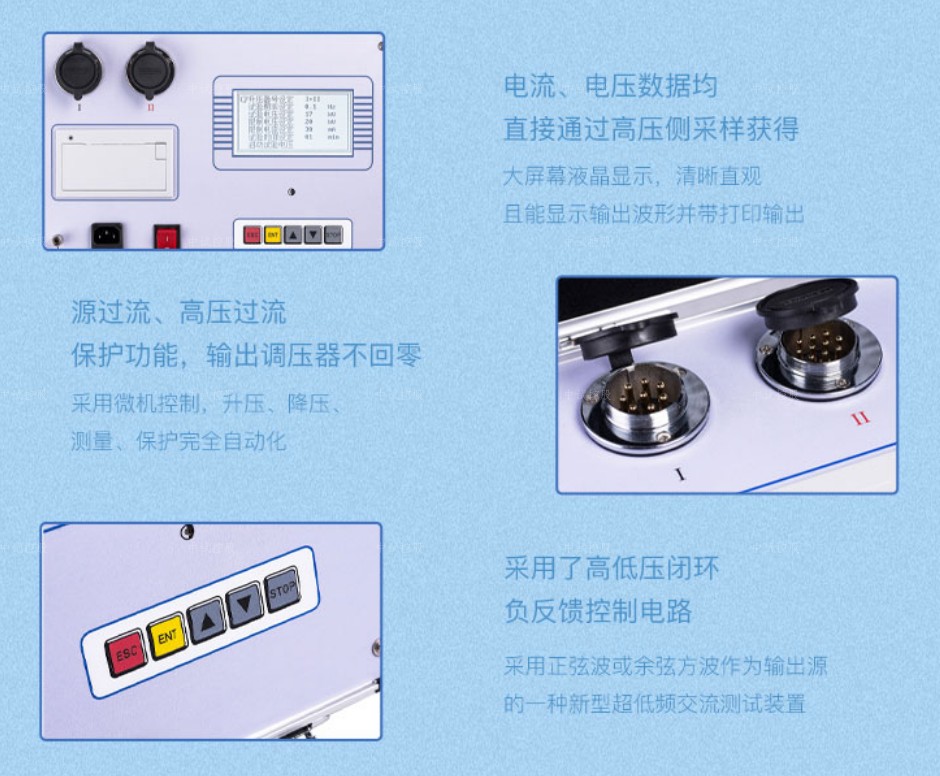

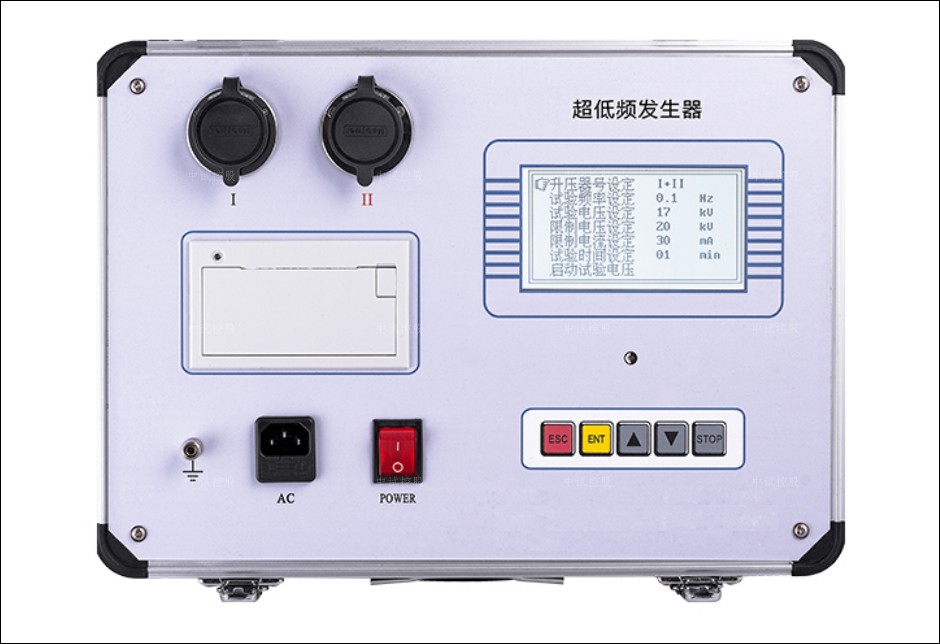

2、電壓、電流、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
3、輕觸式按鍵操作，所有功能均可通過按鍵設定，自帶手/自動雙系統；
4、具有狀態提醒功能，引導式操作；
5、試驗過程中，自帶高壓閃爍提醒顯示，時刻提醒操作人員注意安全；
6、試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；
7、試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
8、暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
9、自動/手動計時功能，耐壓時間可任意設定：0 ～ 9999秒，上升/下降時間可設定10-99S（根據客戶選配）；

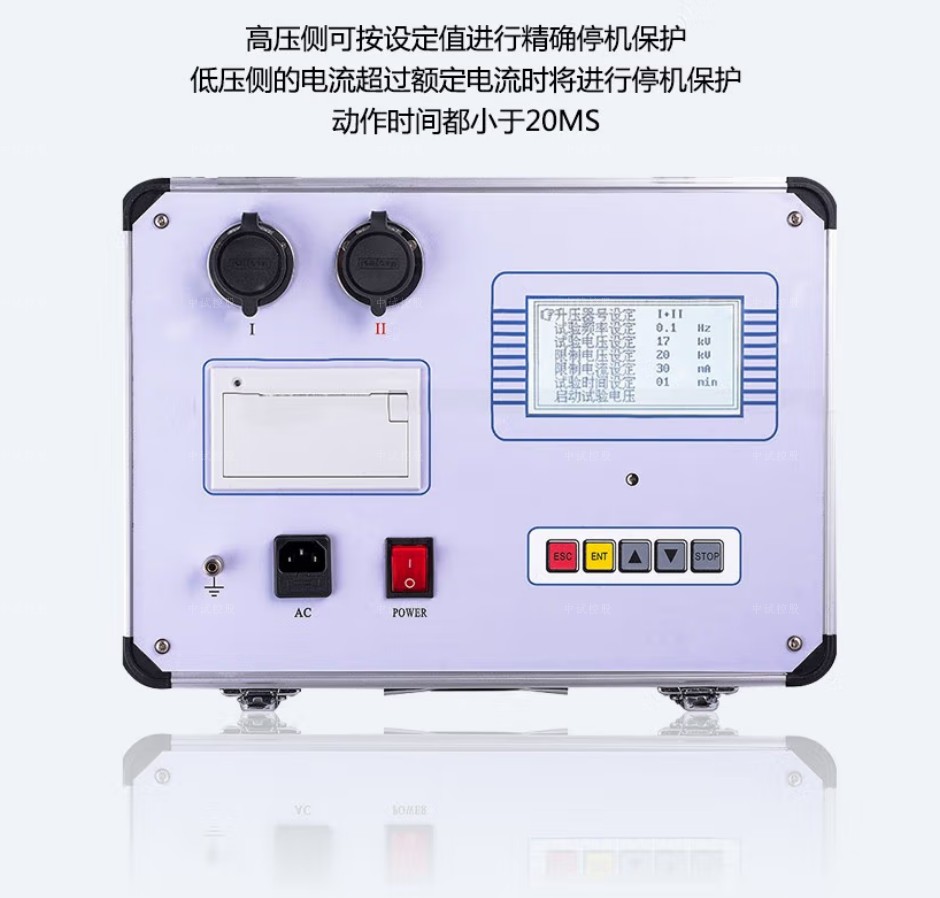

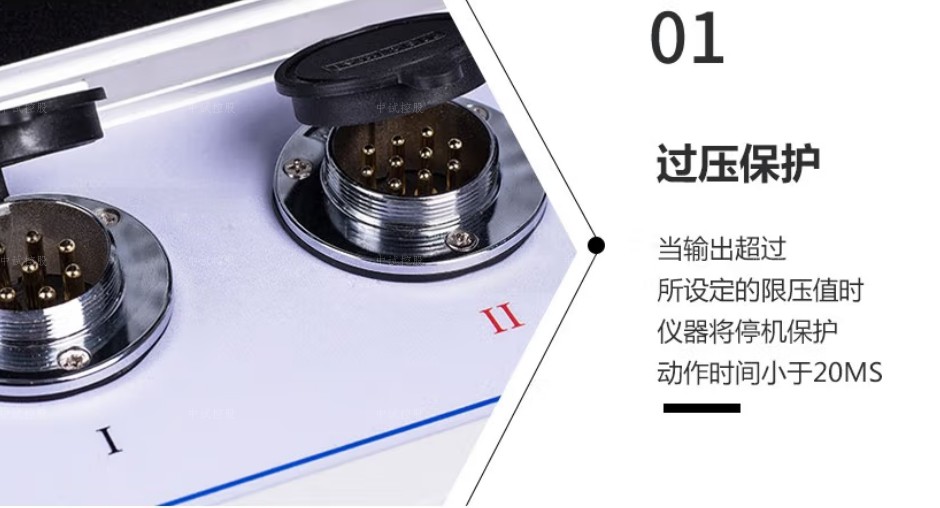

10、手動控制模式，上升/下降由按鈕控制，設備自動判斷上/下限位狀態，有過電壓保護、過流保護等功能，整個試驗過程手動控制，按需操作；
11、帶緊急停止按鈕，在緊急情況下，可用于迅速切斷系統電源；
12、升壓速度智能控制，當電壓接近目標電壓時，升壓速度會自動減慢，不會產生過電壓過沖現象；
13、過流、閃絡、擊穿等故障時，保護即時，準確，可靠；
14、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象；
15、打印功能，能打印試驗電壓、試驗電流、耐壓時間、產品編號、試驗人員編號、試驗日期等信息（采用北京迅普電子微型打型機，可靠性好，使用壽命長）；
16、標準型材機箱，外形美觀大方，結構合理、可靠耐用。

技術參數

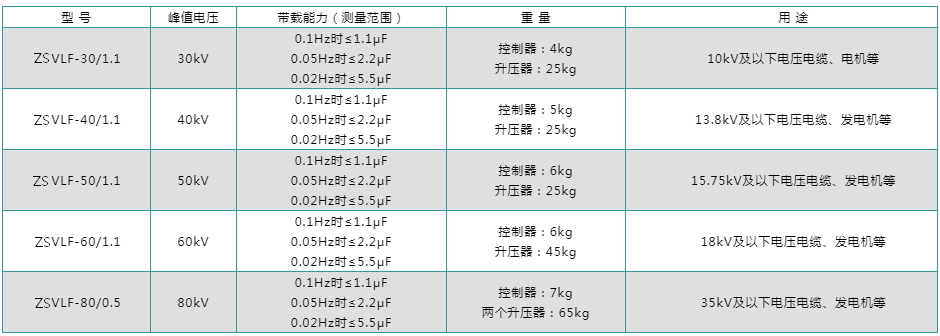

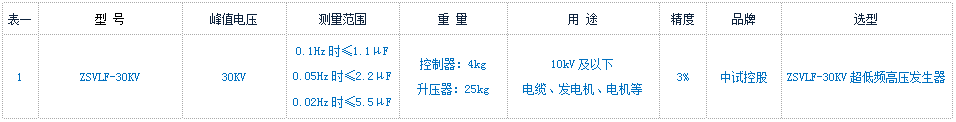

1、輸出額定電壓：參見表1
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz。
3、帶載能力：參見表1
0.1Hz ≤1.1μF
0.05Hz ≤2.2μF
0.02Hz ≤5.5μF
4、測量精度：±（3%滿量程+0.5KV）
5、電壓波形失真度：≤5%
6、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85%RH
7、電源：交流50 Hz，220V ±5%
8、電源保險管：參見表1
