對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時,測試接線復雜,所需的設備種類繁多,而且設備都很笨重,現場搬運非常困難。電容式電壓互感器現場校驗儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差,單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量??梢愿采w6kV/100V、6kV/ /100V/ 、10kV/100V、10kV/ /100V/ 、35kV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想,采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統,人性化彩色觸摸屏操作,人機界面直觀、方便。
電容式電壓互感器現場校驗儀、GIS電磁式與電容式電壓互感器現場測試儀、GIS電磁式與電容式電壓互感器現場校驗儀
1、無需升壓源、標準互感器、負荷箱,采用了電壓互感器負荷曲線外推法原理,單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程。
2、單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)誤差(比差、角差)的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3、具有極性、變比、接線檢查功能。

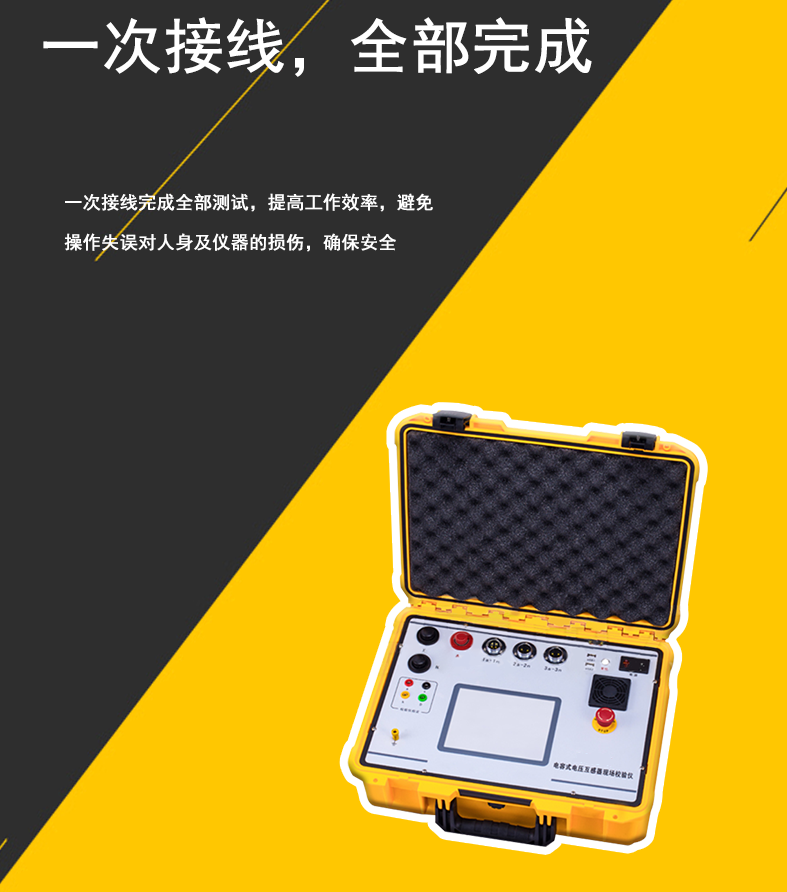

4、一次接線完成全部測試,提高工作效率,避免操作失誤對人身及儀器的損傷,確保安全。

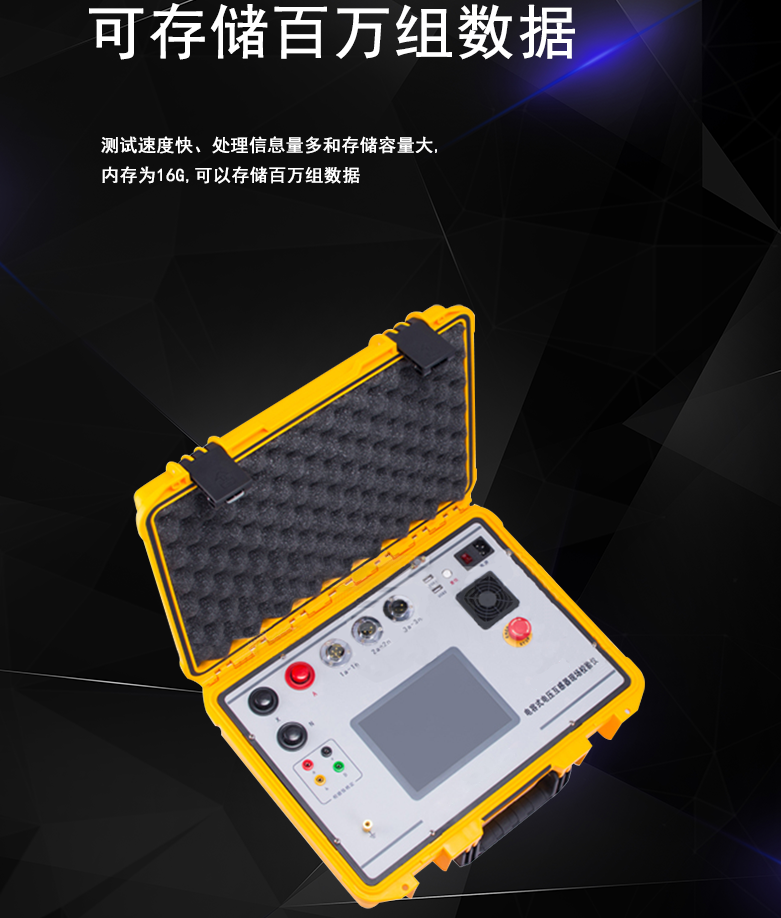

5、具有測試速度快、處理信息量多和存儲容量大(可存儲百萬條數據)的特點。內存為16G,可以存儲百萬組數據。
6、測試儀采用了變頻技術、數字化處理,現場抗干擾能力強。

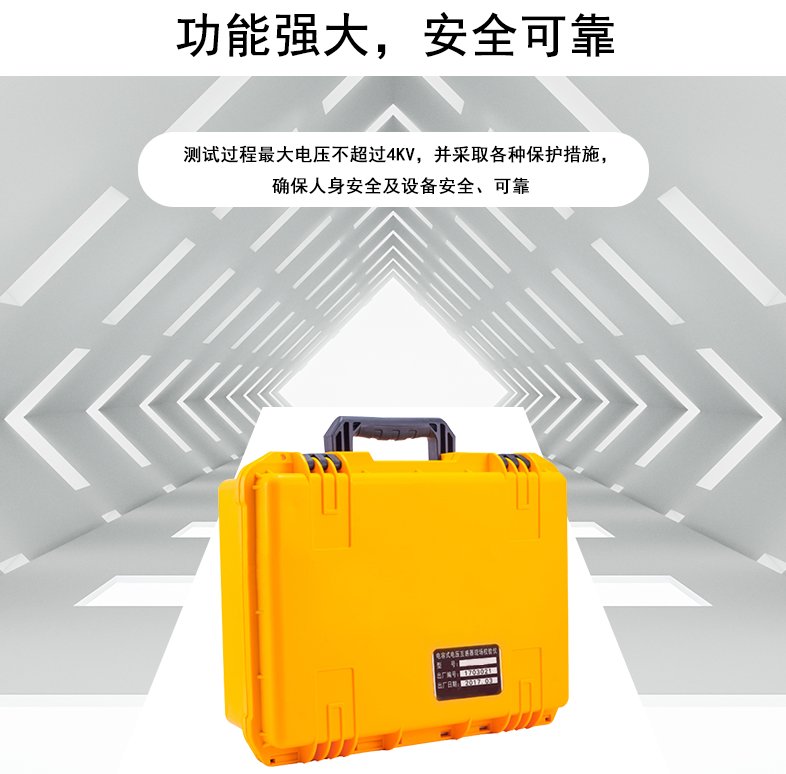

7、測試過程大電壓不超過4kV,并采取各種保護措施,確保人身安全及設備安全、可靠。
8、測試過程操作簡單。
9、電容式電壓互感器現場校驗儀采用WINCE系統,人性化彩色觸摸屏操作,同時也可使用鼠標操作儀器,人機界面直觀、方便。
10、電容式電壓互感器現場校驗儀具備雙USB通訊口,可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。

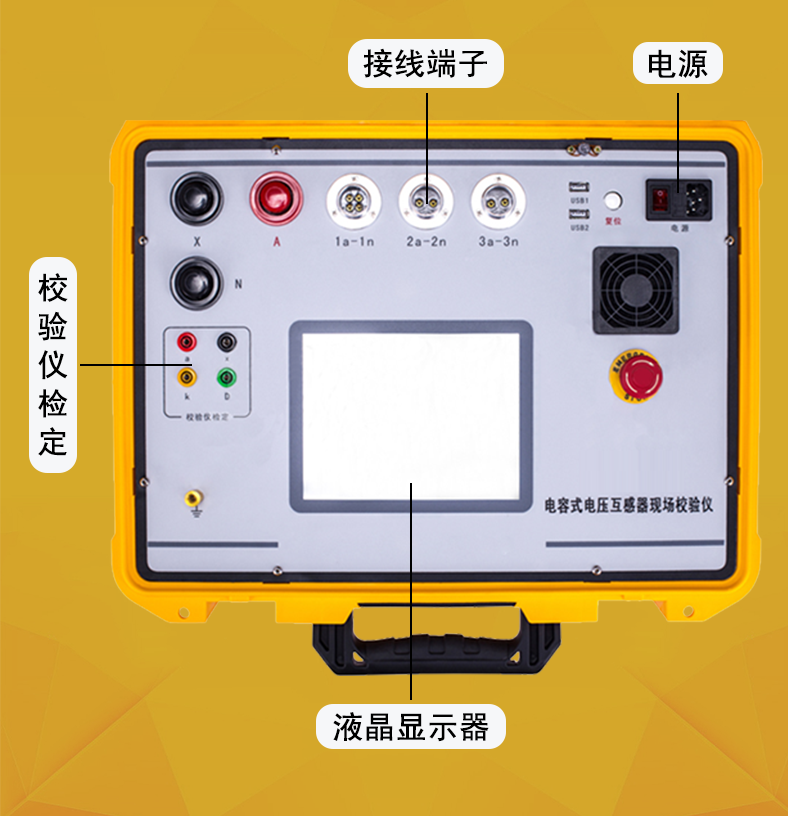

11、電容式電壓互感器現場校驗儀內附接線圖,簡單、直觀,現場使用對照接線即可保證一次性正確完成測試接線,減少準備工作時間。

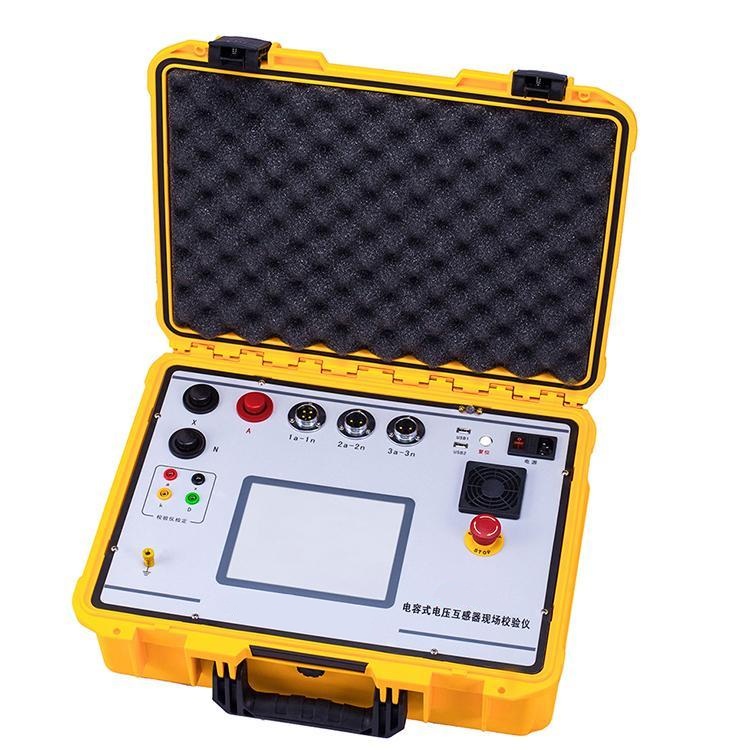

ZSCR-9500 電容式電壓互感器現場校驗儀參數
環境條件
溫度
(5~40)℃
相對濕度
<80%(25℃)
海撥高度
<4500m
電源頻率
50±0.5Hz
被測電壓互感器類型
GIS電磁式(PT)、電容式電壓互感器(CVT)
誤差測量準確度
0.05%
分壓比測量準確度
0.5%
分壓電容測量準確度
2%
直流電阻測量準確度
0-0.1Ω
3%
0.1-50
1%
內部標準電壓互感器部分
變比范圍
6kV/100V、6kV/√3 /100V/√3
10kV/100V、10kV/√3 /100V/√3
35kV/100V、35kV/√3 /100V/√3
110kV/100V、110kV/√3 /100V/√3
220kV/100V、220kV/√3 /100V/√3
準確度等級
0.02%
校驗儀檢定部分
電壓范圍
0-100V (百分表誤差 0.5%)
比差
0.001%-3% (100V)
角差
0.00′-50′(100V)
誤差
△X=±(2%×X+2%×Y±2 個字)
△Y=±(2%×X+2%×Y±2 個字)
導納
0.1ms-99.9ms
誤差
△X=±(2%×X+2%×Y±2 個字)
△Y=±(2%×X+2%×Y±2 個字)
外形尺寸
496*394*185
重量
14.0
|

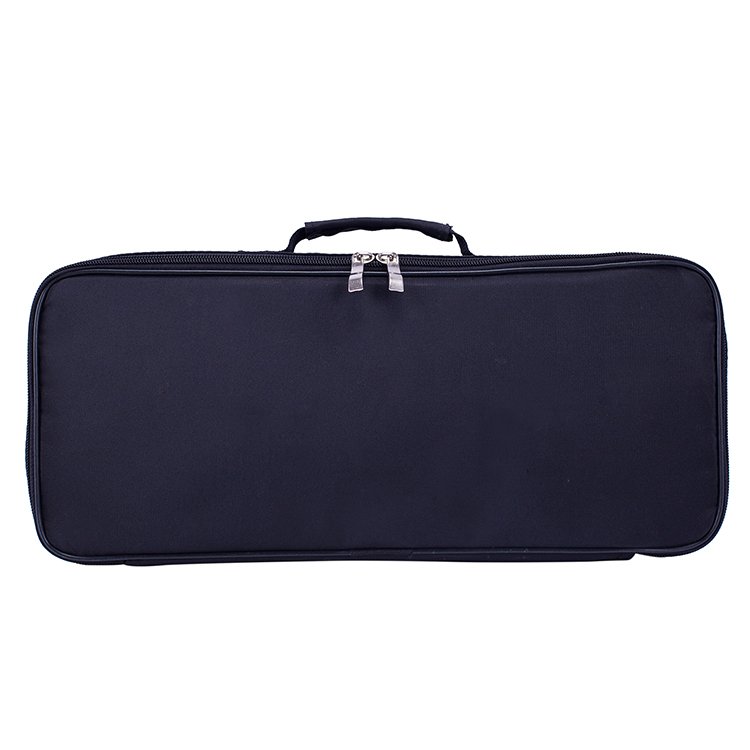

附件 |
||
|
1 |
主機 |
1臺 |
|
2 |
黑色耐磨護套四芯線航空插頭(儀器專用) |
1根 |
|
3 |
黑色耐磨護套兩芯線航空插頭(儀器專用) |
1根 |
|
4 |
紅色高壓線 |
1根 |
|
5 |
黑色高壓線 |
2 根 |
|
6 |
透明接地銅線 |
1根 |
|
7 |
紅/黑測試夾 |
各4個 |
|
8 |
電源線 |
1根 |
|
9 |
保險管(220V/5A) |
3個 |
|
10 |
說明書 |
2卷 |
|
11 |
出廠報告 |
1本 |
|
12 |
合格證 |
1份 |
