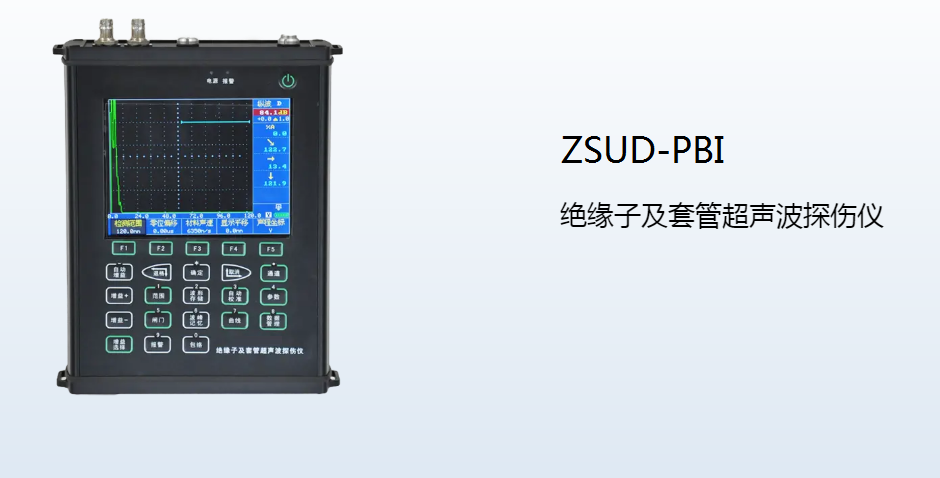

  1. ZSUD-PBI 絕緣子及套管超聲波探傷儀


    • 適用于交流線路35~500kV的過線塔的絕緣子串電壓分布測量
    • 參考標準:JJF 1862-2020
      • 采用靜電式結構,將被測電壓變換成電場進行測量因而阻抗高
      • 測量迅速、操作簡單
      • 測量范圍:1~30kV

      • 品牌:中試所 ? 中試控股
      • 湖北電力試驗技術研究協會會長單位
      • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
    • 歡迎來電咨詢 027-83621138  聯系我們






    • 產品介紹
    • 應用展示
    • 圖文集合
    • 質保方針
    • 資料下載

    產品簡介

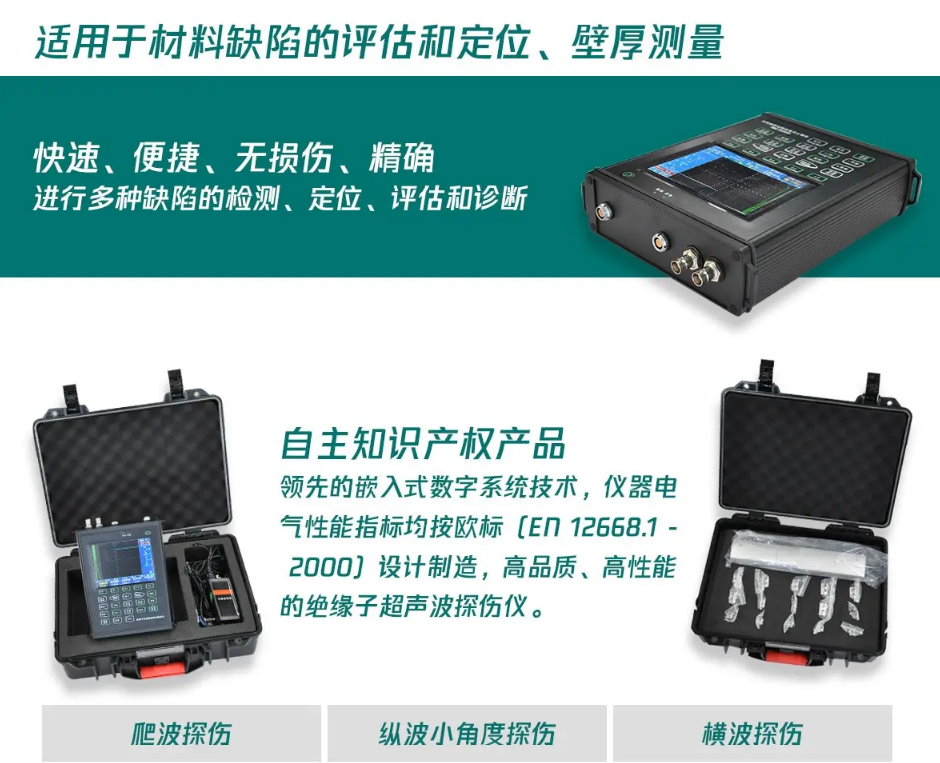

    1、ZSUD-PBI 絕緣子及套管超聲波探傷儀廣泛應用于電力部門瓷支柱式絕緣子、套管、母排、主設備箱體、電力線路金器具(如楔形線夾)、電廠壓力容器、管道等部件的無損檢測設備。

    2、絕緣子是發電廠和變電站運行的重要組成設備,起著支撐導線和絕緣的作用,其工作狀態直接影響電網供電安全。由于絕緣子無固有形變且韌性極低,大多數瓷絕緣子長期承受電網運行中的機械負荷以及風雪日曬等惡劣天氣的影響,使其附加應力增大而集中,導致內部缺陷急速擴大,極易引發瓷絕緣子脆性斷裂,造成電網嚴重事故。

    3、近年我國各地常出現瓷絕緣子斷裂事故的報道,特別是在溫度低、溫差大的地區,不僅嚴重影響供電安全,造成重大經濟損失,還對運行人員及檢修人員的人身安全構成威脅,成為電力系統安全運行的一大隱患,因此檢測絕緣子內部物理狀態勢在必行。為此,國家電網公司發布了生技[2005]174號的文件及《高壓支柱瓷絕緣子現場檢測規程》 ,以加強高壓支柱瓷絕緣子的技術監督工作、規范高壓支柱瓷絕緣子超聲波無損檢測方法。

    產品別稱

    絕緣子及套管超聲波探傷儀、絕緣子超聲波探傷儀、套管超聲波探傷儀、母排超聲波探傷儀

    產品特征

    1、絕緣子超聲波探傷儀配備專用探頭,包含絕緣子最新探傷標準和軟件
    2、探傷儀功能一體化。
    3、具有HDMI接口,可連接顯示器、投影儀。
    4、具有TF卡接口,數據存儲容量可擴展。
    5、數字濾波功能,精準選擇頻帶,適用于難檢測工件。
    6、外形小180*135*40mm,重量輕、0.7kg,5寸高分率液晶屏、萬能旋鈕
    7、動態連續存儲,內置10套檢測標準。
    8、具有回波包絡功能,實現缺陷類別高級分析。
    9、具有自動校準材料聲速、探頭延時、探頭K值;方便的DAC、AVG曲線制作及應用;DAC曲線制作嵌入標準ASME、ASME III、JIS、EN1712、GB/T11345、NB/T47013.3等國內外標準,并可自定義設置多達7條DAC曲線參數,極大方便用戶快速選擇DAC曲線參數;DAC曲線靈敏度查詢表功能,方便學員查看制作DAC曲線的靈敏度當量、填寫報告;軟件操作流程化設計,參數自動調節,即使是初學者也能很快掌握基本的探傷操作方法。
    10、兼容歐標EN12668-1:2010設計;
    11、具有多種功能檢測模塊:連續存儲功能模塊,實現掃查過程波形全程記錄,特別適用于探傷數據的保存、分析和教學示范;B掃描功能模塊,實現快速腐蝕測厚評估;AWS D1.1專業功能模塊。
    12、100個獨立探傷通道(可擴展)。
    13、缺陷回波參數(距離、水平、垂直、波幅、dB當量、孔徑值)實時顯示。
    14、自動測試零點、K值、DAC、AVG曲線時,儀器自動記錄最高波并畫出包絡線
    15、DAC、AVG曲線儀器自帶,制作時取樣點不受限制,并可進行補償與修正。DAC曲線隨增益自動浮動。
    16、最高采樣速率240MHz,測量分辨率0.01mm
    17、具有峰值記憶、波形凍結、雙門等強大功能。
    18、大容量儲存、8000幅探傷數據空間,掉電后數據不丟失
    19、濾波頻帶、探頭阻尼可調,適用于各種工件的精確探傷。
    20、進波和失波報警,門位、門寬、門高連續可調。
    21、高可靠數據保護確保存儲數據不丟失,儀器可打印探傷報告。
    22、數據處理能力強,可按日期、工件編號和序號進行檢索和處理,可與計算機實現數據通訊和數據管理。
    23、低功耗設計,可連續工作6小時以上。低電量工作報警。體積小巧,攜帶使用輕松自如。
    24、屏幕顯示清晰,適應各種操作環境。

    ZSUD-PBI 絕緣子及套管超聲波探傷儀參數

    全數字彩屏(含軟件)

    可連接投影儀和電腦

    數字硬件采樣頻率

    100bit/200MHz

    阻抗匹配

    50、100200R、500R可選

    工作頻率

    (0.520/0.54/28)MHz

    檢測范圍

    010000mm(鋼縱波)

    重復頻率

    201000Hz

    檢波方式

    正半波、負半波、全波、射頻

    發射電壓

    25V400V,步進值為25V

    增益范圍

    110dB(0.1、1、2、6dB步進)

    垂直線性誤差

    2.5%

    水平線性誤差

    1.5%

    靈敏度余量

    62dB(200Φ2平底孔)

    分辨率

    42dB(使用5P14探頭)

    動態范圍

    32dB

    儀器尺寸

    1800×130×40mm

    工作方式

    單晶、雙晶、穿透

    閘門報警

    進波報警、失波報警

    噪聲電平

    8%

    聲速范圍

    10020000m/s

    數字抑制

    080%,不影響線性與增益

    環境溫度

    -2070)℃(參考值)

    相對濕度

    2095% RH

    儀器重量

    0.75Kg

    附件清單

    主機

    1

    通訊軟件

    1

    直探頭

    1  (Φ10

    爬波探頭

    9個 (9個不同弧面)

    縱波小角度探頭

    5  5個不同弧面)

    標準試塊

    (選購)

    專用探頭線

    2

    充電器

    1

    鋰電池

    1

    說明書

    1

    合格證

    1本

    出廠報告

    1






































































































         合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車



         合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車

    服務理念

    湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨,并嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制,將銷售服務工作納入企業管理范疇,堅持常抓不懈;

    主動服務

    公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商,是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知,幫助客戶降低成本、提高效率。滿足客戶的服務期望,不斷引導、開發和創造客戶消費需求;

    差異化服務

    公司細分供電系統、發電系統、用電單位和科研院所等,精心設計針對性營銷服務方案,打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針,完善服務系統,加強售前、售中、售后服務,對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決,使用戶感到極大方便;

    高效服務

    高效的服務為公司迎來效益,同時我們以服務促發展,以客戶為中心的服務體系,建立健全營銷渠道,優化服務流程,改善支撐手段,贏得了廣大客戶的信任,產品和服務贏得至高市場榮譽;

    優質服務

    公司推崇5S服務理念,引領服務先進理念,以親和、細致的服務感動客戶,尊重客戶,理解客戶,持續提供超越客戶期望的產品與服務,竭盡所能誠信天下,做客戶們永遠的伙伴。


    服務流程

    我們嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取,我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標,制定了規范管理制度,嚴格過程控制,保證產品質量,達到顧客滿意的質量方針,堅持"用戶第一"的原則,構建良好的銷售服務體系,為客戶提供優質的售前、售中及售后服務

    1. 尊敬的的用戶,不論您有何種需求:只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做;

    2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答;

    3. 了解您的訴求,建立產品服務記錄,并與您協商確定售后服務方式;

    4. 如有需要,我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場;

    5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟;

    6. 工程師將現場指導您完成整個試驗過程,并對您提出的技術問題給予專業的解答;

    7. 工程師還會為您購買的武漢中試產品進行全面檢測,如有故障,將一并解決;

    8. 服務完成后請您對我們的服務提出寶貴的意見或建議,服務信息將同步到售后服務中心;

    9. 售后服務中心將積極跟進服務進度,并定期跟蹤回訪。



    售后服務承諾書

    一、售前服務承諾

    1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題;

    2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出,并爭取您能在兩日內收到;

    3. 提供合理報價。在2小時之內為您提供合理報價;

    4. 提供考察接待。隨時接待您的考察,并盡力為您的考察工作提供各種便利條件。

    二、售中服務承諾

    1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議;

    2. 自覺遵守合同法的規定,確保合同及技術協議順利履行;

    3. 竭力按時按量為您提供優質產品,并采用最優運輸方式,確保您收到貨物完好無缺;

    4. 積極與使用人員溝通,尊重用戶安排,為用戶提供周到的技術支持;

    5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務;

    6. 無論合同大小,所有客戶在價格及服務方面都是公平的。

    三、售后限時服務承諾

    1. 我們將按照客戶的要求提供相關的技術培訓和技術資料;

    2. 產品有質量問題,三年免費保修,終生維護,有合同約定的按合同約定;

    3. 我們保證在15分鐘內進行電話指導,由您自行排除設備的簡單故障;

    4. 對于10公斤以下的儀器,在兩日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;

    5. 對于10公斤以上的儀器,在三日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;

    6. 我們對所銷售的設備3年免費維護,終生維修,長期提供備品備件,軟件免費升級,有合同約定的除外。


    服務相關說明

    1. 我公司愿為用戶提供各種技術咨詢,當好參謀,并提供有關技術資料,如產品樣本、圖片、產品說明書;

    2. 對于用戶來電、來函及來人詢價訪問,我公司將熱情接待,及時給予答復;

    3. 我公司配有送貨專車,對于客戶確定合作之后,我們會選擇合理的物流送貨方式將產品安全送達規定地點;

    4. 產品在運送過程中,如果由于運輸原因,致使產品損壞,我公司將與用戶協商解決辦法,直到達到用戶滿意為止;

    5. 產品在貨物送達時,經驗貨如果發現有漏貨、錯貨或短貨等數量上問題,在接到通知后,將立即派人到現場進行服務和處理;

    6. 在用戶使用過程中,如果發現由于我公司方面的責任引起的產品質量問題,我公司在接到通知后,保證在1小時內作出答復;對需要派工程師處理的,保證立即指派技術人員到達現場排除問題,不需要到現場服務的,一定當好參謀,為用戶提供最佳處理方案;

    7、我公司派人到用戶現場服務的,應與用戶電話商定到達日期,假如由于某種客觀原因,不能如期到達,必須事前通知用戶,并說明原因或采取相應措施,保證用戶不受損失或把損失降到最低程度。


         合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
    文件名 更新時間 點擊下載
    ZSUD-PBI 絕緣子及套管超聲波探傷儀說明書 2014年04月19日 點擊下載
    ZSUD-PBI 絕緣子及套管超聲波探傷儀PDF說明書 2014年04月19日 點擊下載




         合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
