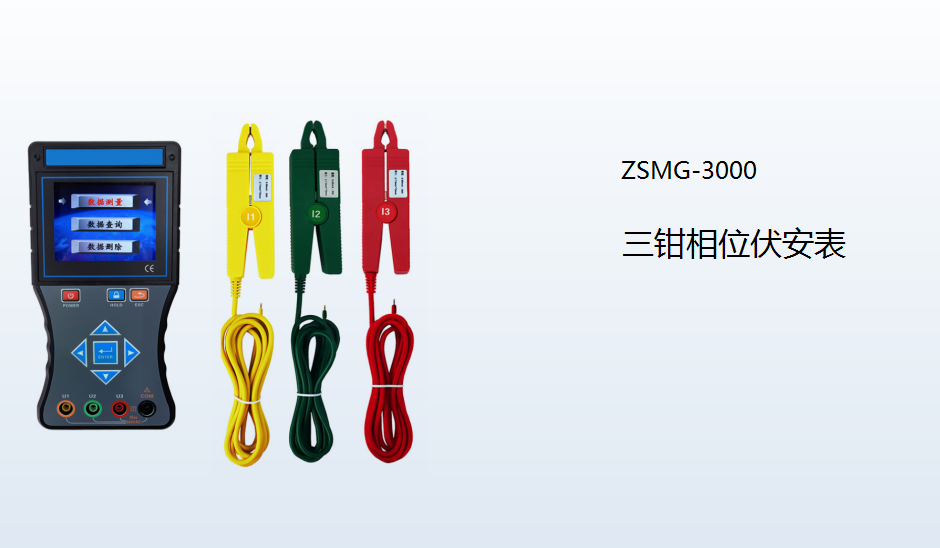

ZSMG-3000 三鉗相位伏安表

同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
參考標準：GB/T 7676.5-2017
- 測相位頻率相序時電流幅值：2mA～20A
- 測相位頻率相序時電壓幅值：10V～600V
- 相位：0.0°～360.0°

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

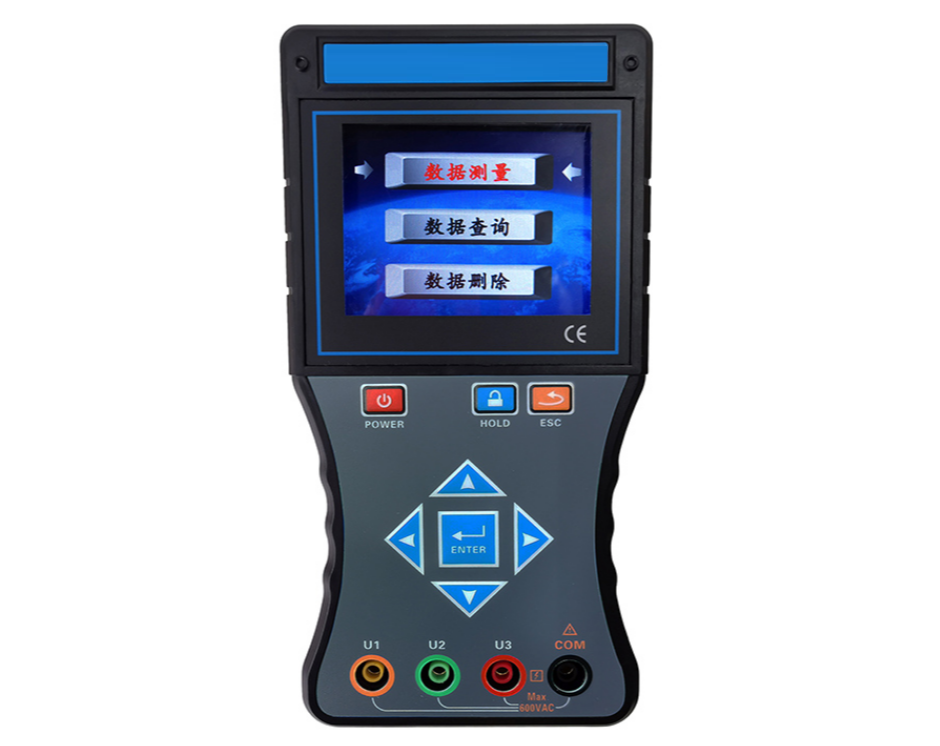

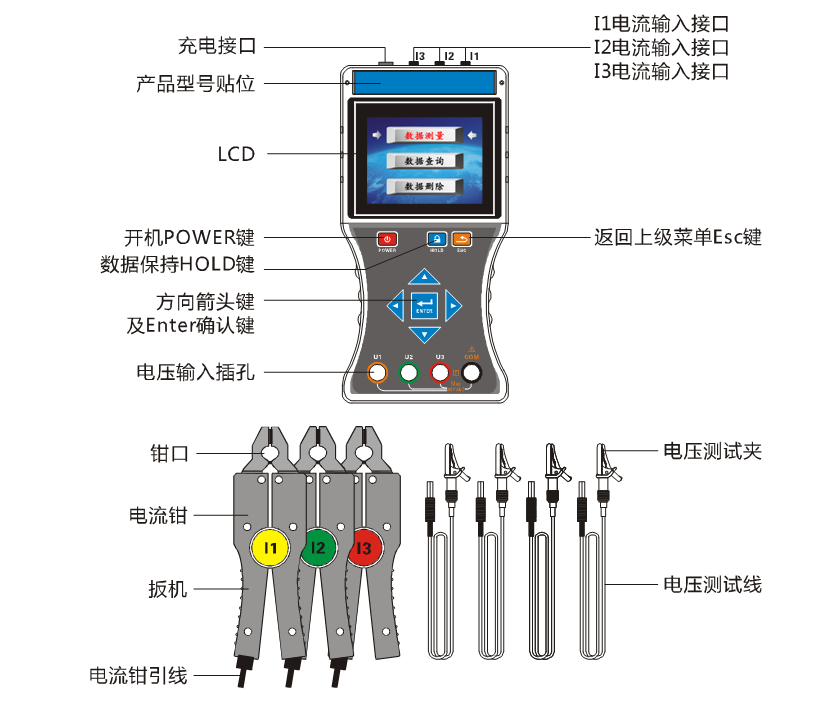

ZSMG-3000三鉗智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。

產品別稱

智能型數字三相相位伏安表、多功能數字三相相位伏安表、三鉗數字相位伏安表、數字相位伏安表

產品特征

基準條件和工作條件
1	影響量	基準條件	工作條件
2	環境溫度	23℃±1℃	-10℃～40℃
3	環境濕渡	40%～60%	＜80%
4	信號波形	正弦波	正弦波 β=0.01
5	信號頻率	50HZ±1HZ	45HZ～65HZ
6	儀表工作電壓	8.4V±0.5V	9V±1V
7	測相位頻率相序時電流幅值	1A±0.1A	2mA～20A
8	測相位頻率相序時電壓幅值	100V±10V	10V～600V
9	測功率功率因數時電流幅值	1A±0.1A	20mA～20A
10	測功率功率因數時電壓幅值	100V±10V	10V～600V
11	外電場、磁場	應避免
12	被測導線位置	被測導線處于鉗口的近似幾何中心位置

一般規格
功能	同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
電源	DC 8.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時
額定電流	約180mA Max
顯示模式	3.5寸真彩液晶屏顯示
儀表尺寸	長寬厚：196mm×92mm×54mm
鉗口尺寸	φ7.5mm×13mm
采樣速率	約3次/秒
量程	交流電壓：0.00V～600V
	交流電流：0.0mA～20A
	相位：0.0°～360.0°
	頻率：45.00Hz～65.00Hz
	有功功率：0.0W～12kW
	無功功率：0.0VAR～12kVAR
	視在功率：0.0VA～12kVA
	功率因數：-1～+1
	電流矢量和：0mA～60A
分辨率	電壓：AC 0.01V
	電流：AC 0.1mA
	相位：0.1°
	頻率：0.01Hz
	有功功率：0.1W
	無功功率：0.1VAR
	視在功率：0.1VA
	功率因數：0.001
	電流矢量和：1mA
精度（基準條件下）	電壓：±(0.5%量程)
	電流：±(0.5%量程)
	相位：±1°（工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°）
	有功功率：±(1.0%量程)
	無功功率：±(1.0%量程)
	視在功率：±(1.0%量程)
	頻率：±(1.0%量程)
	功率因數：±0.03
相序	正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍
相序	反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍
檢測速率	約2秒/次
數據保持	測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示
數據存儲	99組
充電接口	USB充電接口
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
背光功能	有，背光亮度可調節
電壓檢測	當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電
儀表質量	主機：350g(帶電池)
	電流鉗：170g×3
	總質量：約1.35kg
測試線長度	1.5m
電流鉗線長	2m
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀表線路與護套外殼之間≥100MΩ
結構	雙重絕緣，帶絕緣防振護套
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2

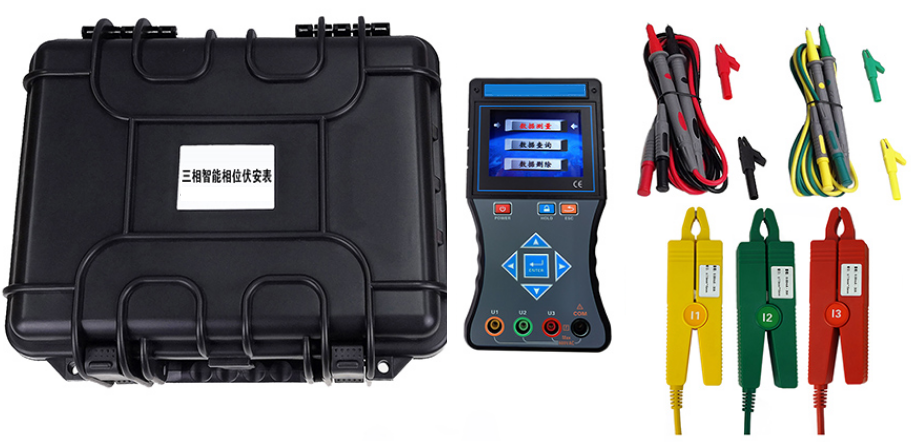

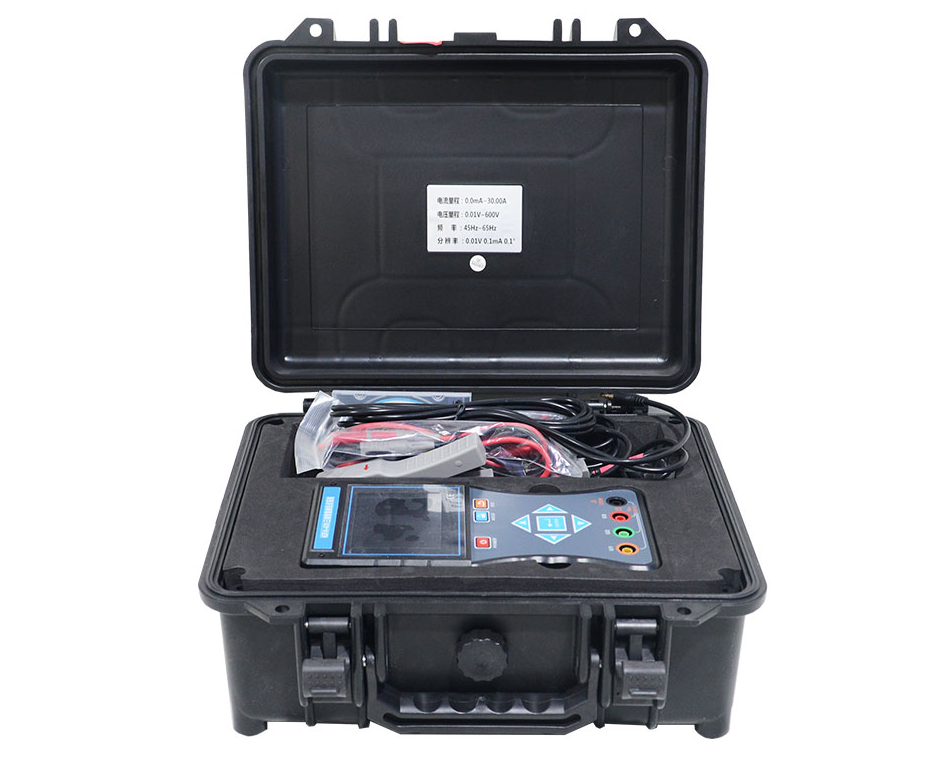

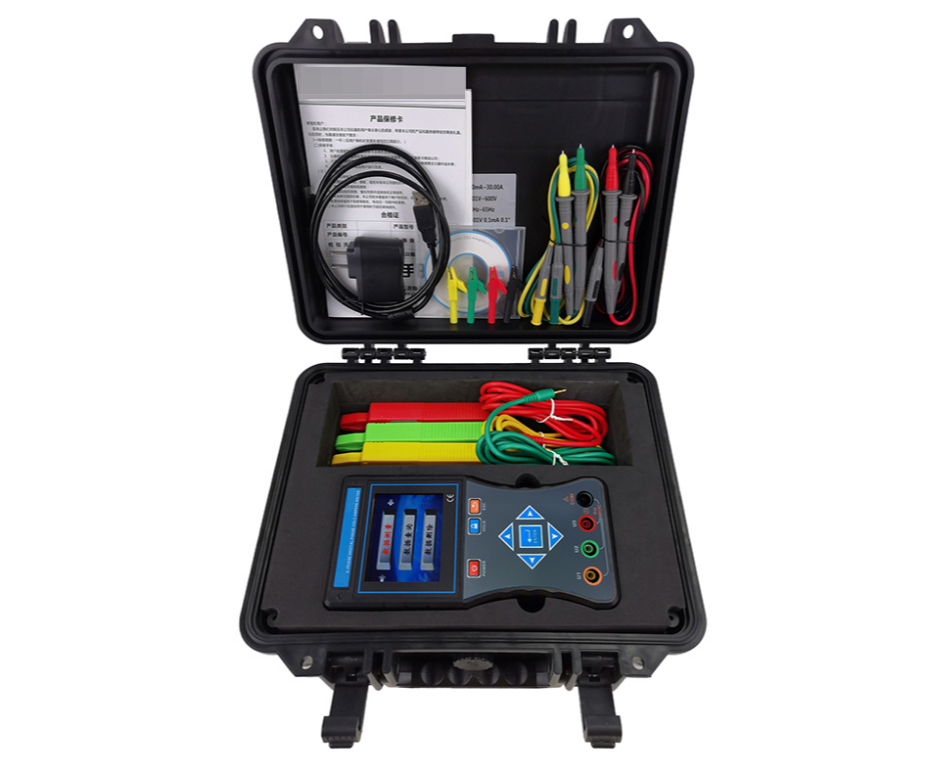

附件清單
1	主機	臺	1
2	電流鉗	把	3
3	測試線	條	4
4	USB充電器、充電線	套	1
5	鋰電池(儀表內)	組	1
6	采樣器	只	1
7	手動開關	個	1
8	脈沖表測試線	條	1
9	通訊軟件	套	1
10	通訊線	根	1
11	儀表箱	個	1
12	說明書	份	1
13	出廠報告	份	1
14	合格證	份	1
