  1. ZSJF-9909多功能局部放電綜合測試儀(四通道)


    • 用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測
    • 參考標準:GB/T 7354-2018
      • 檢測方法:地電波、超聲波、特高頻及高頻電流
      • Android系統,500萬攝像頭拍照功能及放電類型庫,RFID利于擴展物聯網的應用
      • 可檢測通道數:4通道,1個TEV,1個US, 1個UHF(無線),1個HFCT(無線)

      • 品牌:中試所 ? 中試控股
      • 湖北電力試驗技術研究協會會長單位
      • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
    • 歡迎來電咨詢 027-83621138  聯系我們






    • 產品介紹
    • 應用展示
    • 圖文集合
    • 質保方針
    • 資料下載
    • 行業配套

    產品簡介


    局部放電是一種脈沖放電,它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時,會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析,能判斷高壓電氣設備內部是否存在絕緣隱患,防止?jié)撛谑鹿实倪M(jìn)一步擴大。

    產品別稱

    多功能局部放電綜合巡檢儀、多功能局部放電綜合試驗儀、多功能局部放電試驗儀

    產品特征

    引用標準
    局部放電測量GB/T 7354
    電力設備局部放電現場測量導則 DL/T 417
    高電壓試驗技術 第一部分:一般試驗要求 GB/T 16927.1
    高電壓試驗技術 第二部分:測量系統 GB/T 16927.2
    高電壓試驗技術 第三部分: 現場試驗的定義及要求 GB/T 16927.3

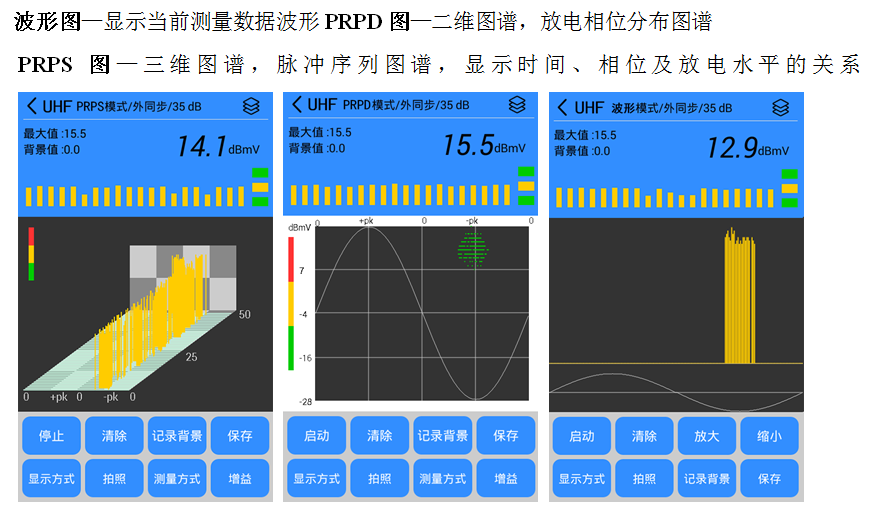

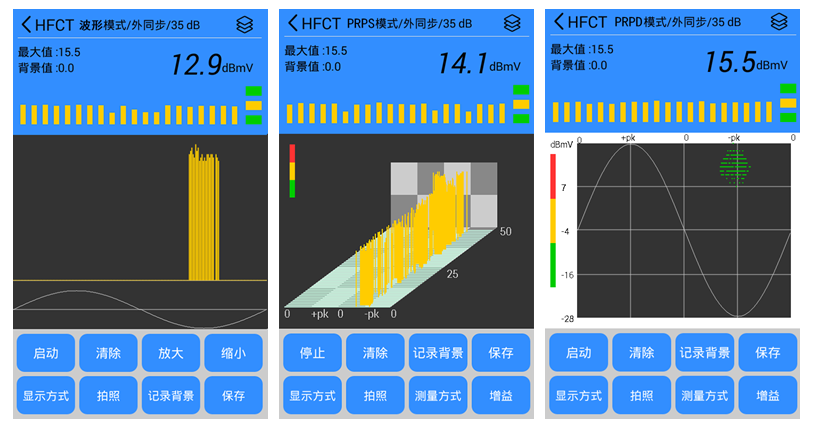

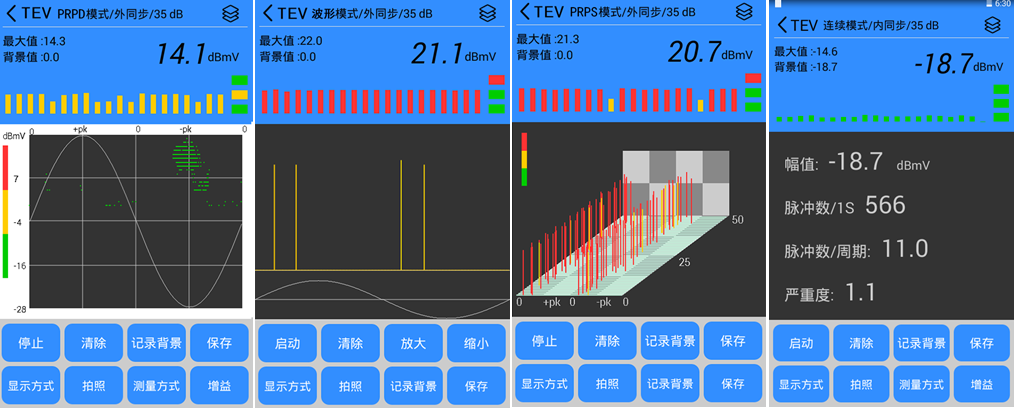

    1ZSJF-9909 多功能局部放電綜合巡檢儀是一種多功能的手持儀器,其基于地電波、超聲波、特高頻及高頻電流檢測方法,測試設備的局部放電情況,可讀出局部放電幅度及圖譜波形,可以提供二維、三維圖譜的存儲以及讀出功能等,可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。設備采用便攜式,操作簡單,所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察,對放電進行頻率識別,并通過多種模式進行分析,能夠清楚地判斷故障。

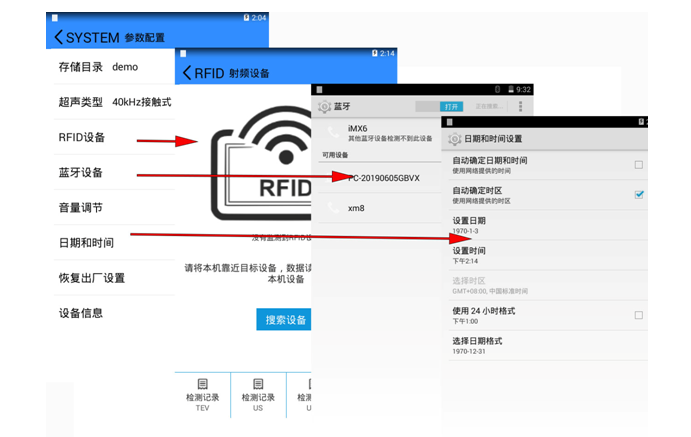

    2、ZSJF-9909 多功能局部放電綜合巡檢儀采用了全新的外觀設計,使用了目前較為流行的Android系統,更易于操作使用,另外集成了500萬攝像頭拍照功能方便進行巡檢記錄;RFID利于擴展物聯網的應用;內部集成了放電類型庫,便于對放電情況的對比核實。

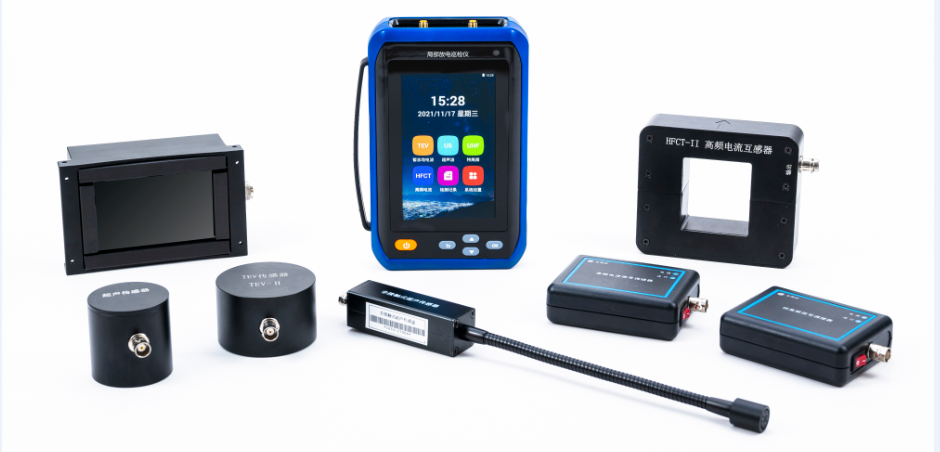

    3、配有:高頻電流互感器HFCT,超聲傳感器CSTEV傳感器 TEV,非接觸式超聲傳感器 CS,特高頻傳感器UHF。

    ZSJF-9909 多功能局部放電綜合巡檢儀參數

    作用:對高壓電氣設備的局部放電缺陷進行檢測及定位,應用于電力系統的局部放電檢測,電纜、變壓器(包括干式變壓器)、GIS、架空線路、高壓開關柜、環網柜、電壓/電流互感器、電纜終端、電纜分支箱、絕緣子等絕緣狀態檢測。

    主機

    可檢測通道數

    4通道

    1個TEV

    1個US

    1個UHF(無線,選配)

    1個HFCT(無線,選配)

    采樣精度

    12bit

    同步方式

    內同步,外同步,光同步

    TEV

    檢測帶寬

         3M-100MHz

    測量范圍

    0~60dB

    測量誤差

    ±2dB

    分辨率

    1dB

    每周期最大脈沖數

    720個

    最小脈沖頻率

    10Hz

    輸出接口

    標準SMA連接主機

    非接觸US

    中心頻率

         40kHz

    分辨率

    0.1uV

    精度

    ±0.1uV

    測量范圍

    0.5uV~1mV

    輸出接口

    標準SMA連接主機

    接觸US

    頻率范圍

    20kHz~300kHz

    輸出阻抗

    50Ω

    檢測靈敏度

    0.1mV

    測量范圍

    0.1mV~1V

    輸出接口

    標準SMA連接主機

    UHF

    檢測帶寬

    300MHz~1.5GHz

    輸出方式

    BNC接口-信號調理單元,無線連接主機

    接收方式

    天線接收

    傳輸方式

    同軸電纜

    檢測靈敏度

    <-60dBm

    HFCT

    檢測帶寬

    1M-30MHz

    傳輸阻抗

    >5mV/mA(10MHz )

    輸出阻抗

    50Ω

    測量范圍

    -20~80dB

    測量誤差

    ±1dB

    分辨率

    1dB

    輸出接口

    BNC接口-信號調理單元,無線連接主機

    硬件

    顯示屏

    5.0TFT真彩色液晶顯示屏

    分辨率

    800×480

    操作

    觸摸/按鍵

    存儲

    TF

    接口

    3.5mm立體聲耳機插孔

    電源

    DC-12V/2A直流電源

    擴展功能

    USB-TypeC/500萬攝像頭/RFID/WIFI/藍牙

    電源

    內部電源

    電池供電(4800mAH 7.4V

    正常工作時間

    7小時,充滿時間約3小時

    尺寸

    長×寬×高

    235mm×133mm×48mm

    重量

    0.85kg

    環境

    使用環境溫度

    -20℃~50

    存儲環境溫度

    -40℃~70

    濕度

    10%-90%(非冷凝)

    海拔高度

    3000m

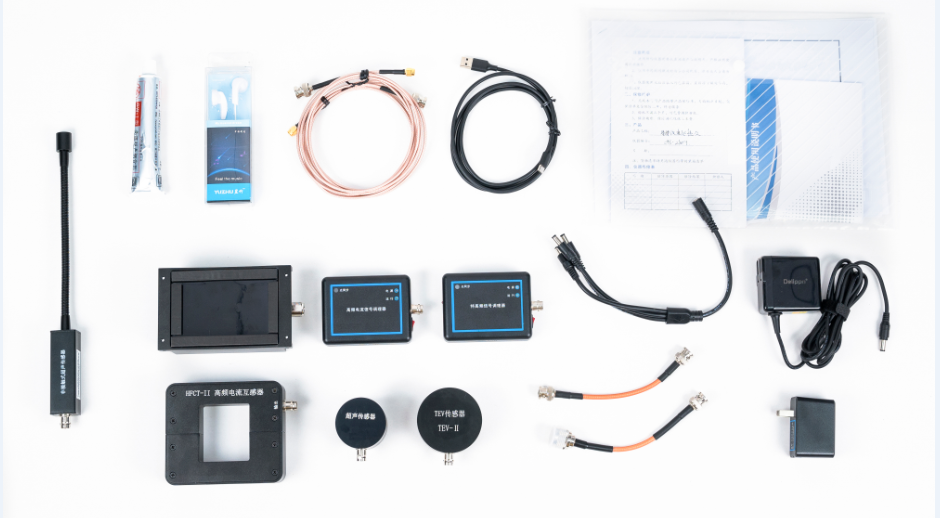

    附件

    序號

    名稱

    數量

    單位

    1

      機

    1

    臺

    2

    特高頻信號調理器PD-TL01/UHF

    1

    個

    3

     高頻電流信號調理器PD-TL01/HFCT

    1

    個

    4

    無線同步發射器 TB-10

    1

    個

    5

    TEV傳感器 TEV-II

    1

    個

    6

    超聲傳感器CS-II

    1

    個

    7

    非接觸式超聲傳感器 CS-IV

    1

    個

    8

    高頻電流互感器HFCT-II

    1

    個

    9

    特高頻傳感器UHF-IV

    1

    個

    10

    電源適配器(12V/5A

    1

    個

    11

    BNC-SMA(長1.5m)

    2

    12

    BNC-N型線(長15cm)

    1

    13

    BNC-BNC(長15cm)

    1

    14

    USB-TypeC連接線

    1

    15

    直流電源一分三轉接線(DC5.5/2.1

    1

    16

    耳機

    1

    個

    17

    高溫耦合劑

    1

    18

    說明書

    1

    19

    出廠報告

    1

    20

    合格證

    1
