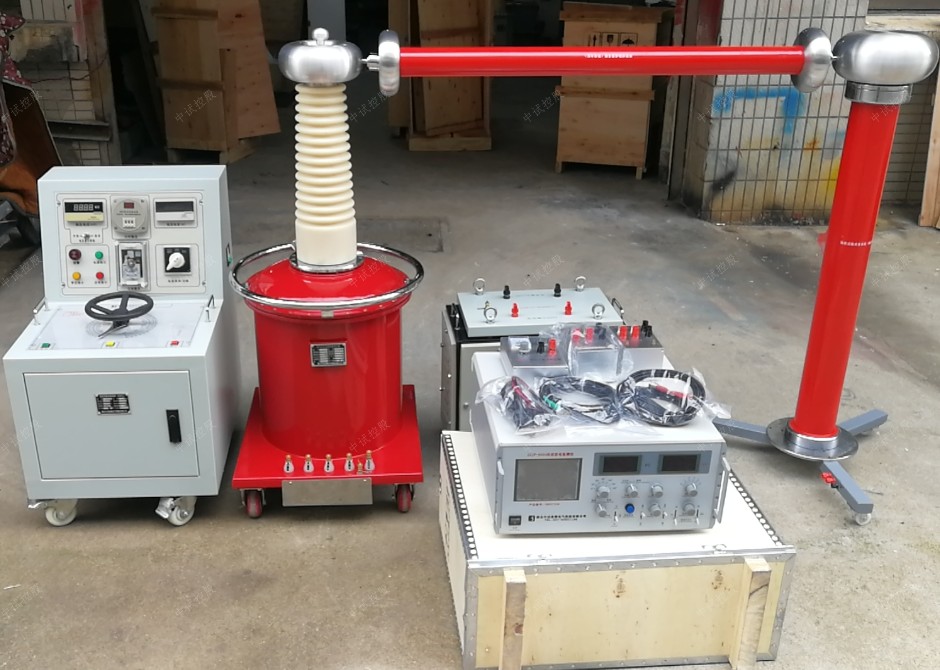

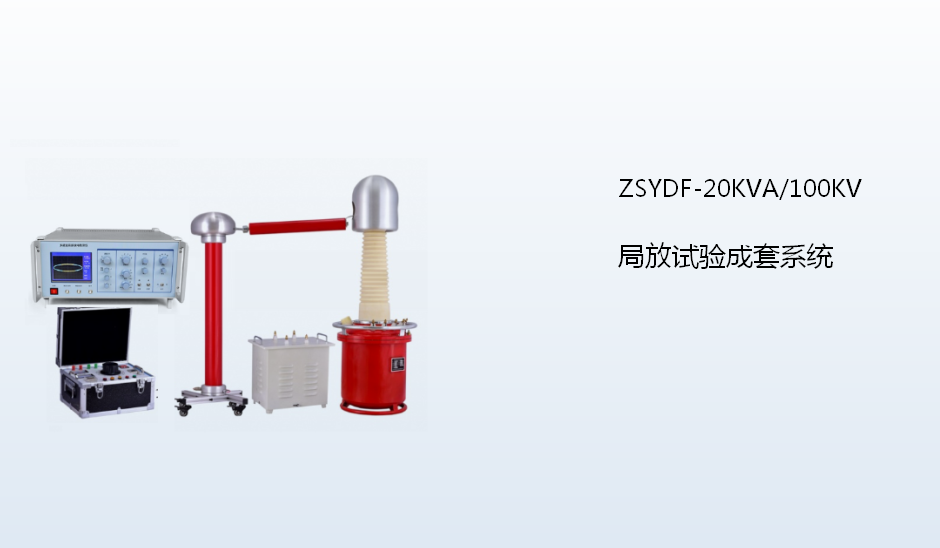

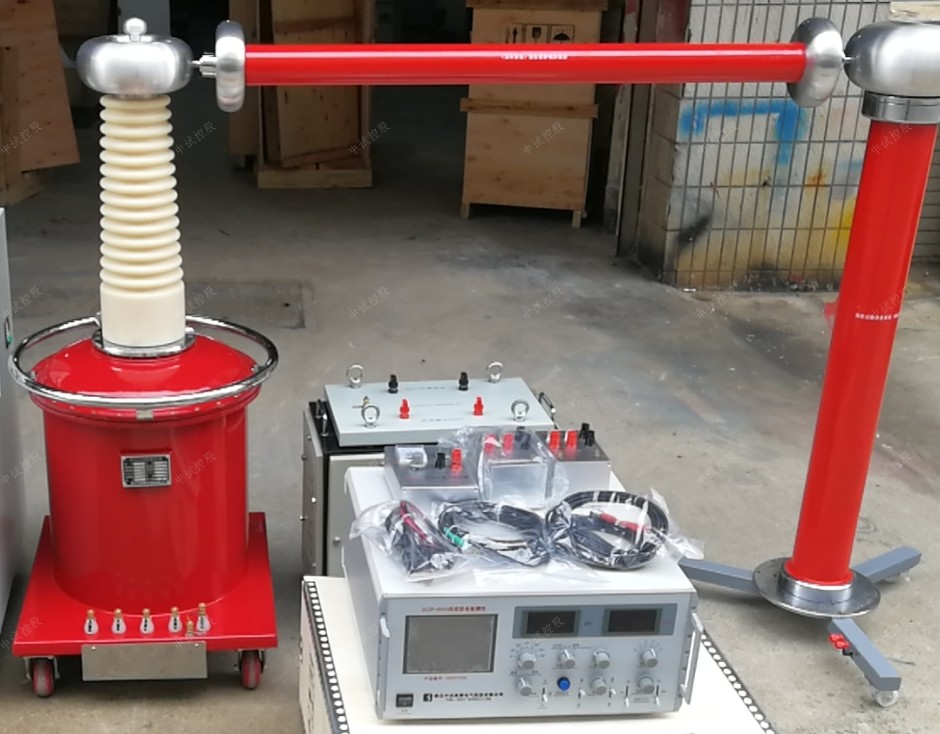

ZSYDF-20KVA/100KV局放試驗成套系統用于被試品高壓試驗時的局放量測試,本成套系統由局放儀、無局放高壓試驗變壓器、控制臺、隔離變壓器、高壓耦合電容器、高壓無局放限流電阻等六個部分組成。
變壓器局部放電檢測儀、局部放電測試儀、局放儀、局部放電系統、局部放電檢測儀
用于被試品高壓試驗時的局放量測試。成套系統由局放儀、無局放高壓試驗變壓器、控制臺、隔離變壓器、高壓耦合電容器、高壓無局放限流電阻等六個部分組成。

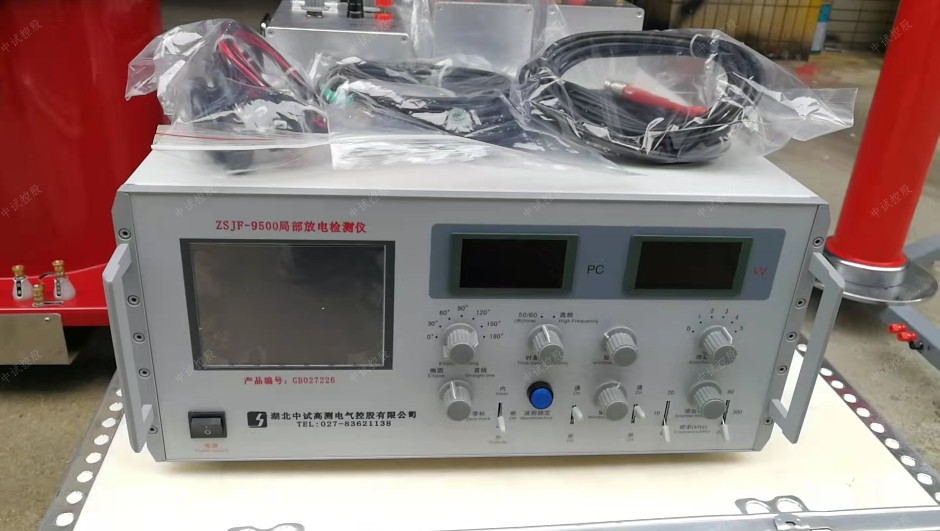

一、局放儀
1、局放儀概述
① 局部放電局部放電是指在絕緣的局部位置放電,它并不構成整個絕緣的貫通性擊穿。它包含三種放電形式:內部放電(在介質內部)、沿面放電(在介質表面)、電暈放電(在電極尖端)。
② 電荷量q在試品兩端瞬時注入一定電荷量,使試品端電壓的變化和由局部放電本身引起的端電壓的變化相同,此注入量即為局部放電的視在電荷量。
③ 視在放電量校準器視在放電量校準器是一標準電量發生器,試驗前它以輸出某固定電量加之試品兩端,模擬該試品在此電量下放電時局部放電測試儀的響應,此時調整刻度系數,確定局部放電檢測儀的量程,以便在試驗時測量該試品在額定電壓下的視在放電量。因該放電量時以標準電量發生器比較后間接測出,而非直接測出,故此放電量稱為“視在放電量”。校正電量發生器是測量局部放電時必備的儀器,它的性能參數直接關系到測試結果的準確性。視在放電量校準器由校準脈沖電壓發生器和校準電容串聯組成,其參數主要包括:脈沖波形上升時間、衰減時間、內阻、脈沖峰值、校準電容值等。校準脈沖電壓發生器電壓波形上升時間為從0.1U0到0.9U0的時間,衰減時間定義為從峰值下降到0.1U0的時間。
2、局放儀的組成單元:局放儀主機、校驗脈沖發生器
3、局放儀主要技術參數
① 可測試品的電容范圍:6pF~250uF
② 檢測靈敏度及允許電流(見表1)
③ 橢圓掃描時基
頻率:50、100、150、200、400Hz
旋轉:以30度為一檔,可旋轉120度
工作方式:標準-擴展-直線
高頻時基橢圓的輸入電壓范圍:13~275V
4、顯示單元
采用100×80mm矩形示波管,有亮度與聚焦調節旋鈕
5.放大器
① 3dB低頻端頻fL:20、40KHz任選
② 3dB高頻端頻率fH:200、300KHz任選
③ 增益調節:粗調6檔,檔間增益差10倍±5%
④ 細調范圍:>10倍
⑤ 正、負脈沖響應不對稱性:<5%
6、時間窗
① 窗寬:5度~150度(50Hz) 連續可調
② 窗位置:每一窗可旋轉0度~170度
③ 兩個時間窗可分別或同時控制
7、脈沖峰值表
① 線性指示:0~100誤差不大于5%
② 指示:1~100誤差不大于5%
8、具有輔助識別放電脈沖相位的零標志系統。
9、工作電源:220V±10%
10、體積:440×430×180mm
11、重量:約15Kg
表1檢測靈敏度及輸入單元允許電流值
|
輸入單元序號 |
調電容范圍 |
靈敏度(PC)(不平衡電路) |
允許電流有效值 |
|
|
不平衡電路 |
平衡電路 |
|||
|
1 |
6-25-100微微法 |
0.02 |
30mA |
0.25A |
|
2 |
25-100-400微微法 |
0.04 |
60mA |
0.5A |
|
3 |
100-400-1500微微法 |
0.06 |
120mA |
1A |
|
4 |
400-1500-6000微微法 |
0.1 |
0.25A |
2A |
|
5 |
1500-6000-25000微微法 |
0.2 |
0.5A |
4A |
|
6 |
0.006-0.025-0.1微法 |
0.3 |
1A |
8A |
|
7 |
0.025-0.1-0.4微法 |
0.5 |
2A |
15A |
|
8 |
0.1-0.4-1.5微法 |
1 |
4A |
30A |
|
9 |
0.4-1.5-6.0微法 |
1.5 |
8A |
60A |
|
10 |
1.5-6.0-25微法 |
2.5 |
15A |
120A |
|
11 |
6.0-25-60微法 |
5 |
25A |
200A |
|
12 |
25-60-250微法 |
10 |
50A |
300A |
|
7R |
電阻 |
0.5 |
2A |
15A |
局放儀系統工程原理簡介
若試品Ca在試驗電壓下產生局部放電時,經耦合電容Ck產生脈沖電流,由輸入單元拾取得脈沖訊號,經低噪聲前置放大、濾波放大器選擇所需頻帶及主放放大后,在示波屏的橢圓掃描基線上顯示出放電脈沖,同時也送到脈沖峰值表(對數表)顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值表的工作時間,并在這段時間內將顯示屏的顯示加亮,寬度與位置可以改變,進一步加強了抗干擾能力。

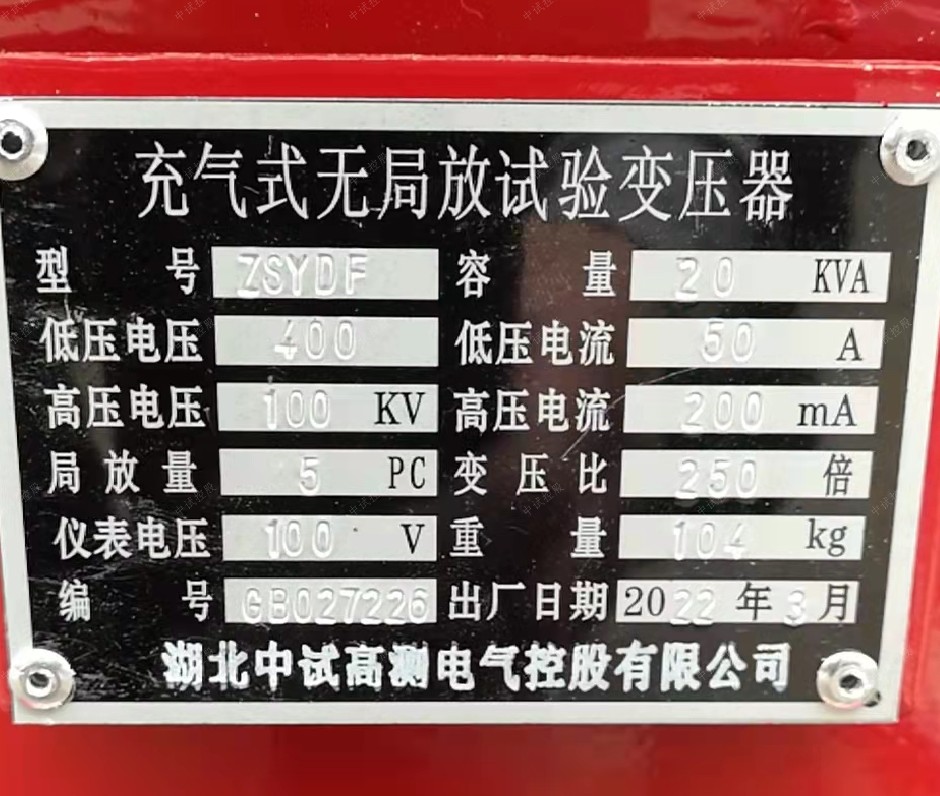

二、無局放高壓試驗變壓器
無局放高壓試驗變壓器采用絕緣筒油浸式設計,具有結構合理、外形美觀、耐用性高等特點。
1、容量:20KVA
2、輸入電壓:AC400V
3、輸入電流:50A
4、輸出電壓:AC100KV
5、輸出電流:AC200 mA
6、局放量≤5PC
7、絕緣介質:SF6氣體

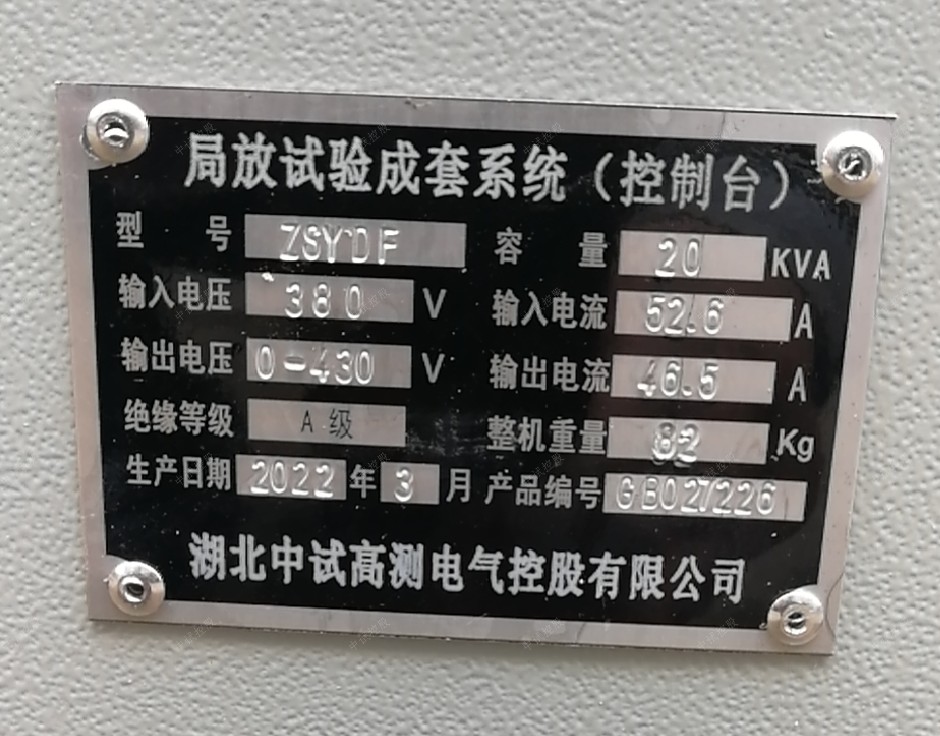

三、控制臺
控制臺為無局放高壓試驗變壓器的配套控制調壓裝置,為數顯臺式結構,外形美觀、輕便等特點。
高壓電壓指示、低壓電流指示、耐壓計時指示、耐壓計時整定、過流保護、過流保護整定、零位啟動保護等主要功能。
1、容量:20KVA
2、輸入電壓:AC380V
3、輸入電流:52A
4、輸出電壓:0~430V可調
5、輸出電流:0~50A

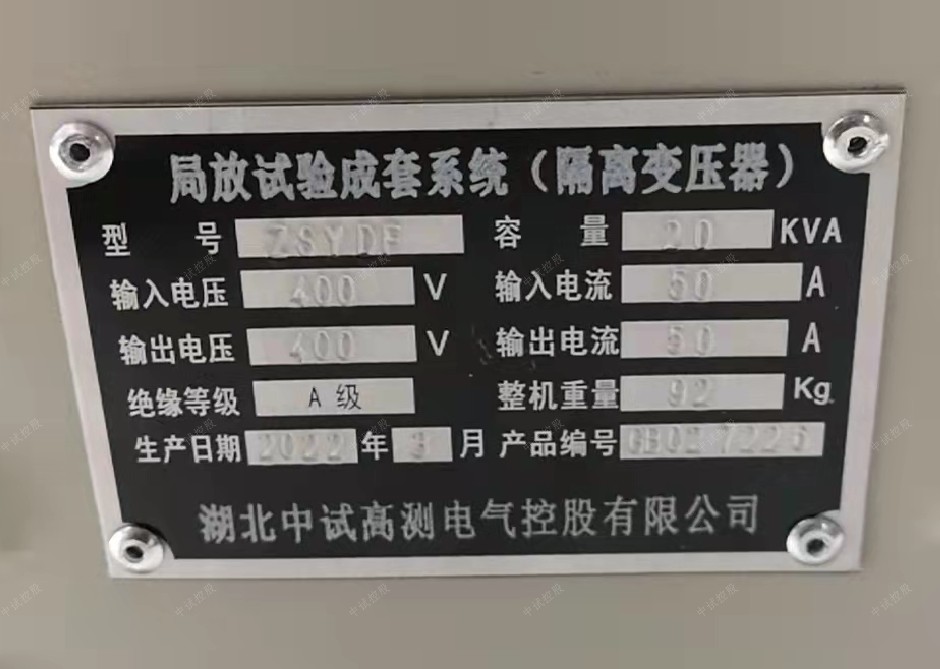

四、隔離變壓器
隔離變壓器的主要功能:采用雙屏蔽方式制作,隔離電源電壓中的諧波分量等干擾源使電源更干凈更安全。
1、容量:20KVA
2、輸入電壓:AC400V
3、輸入電流:50A
4、輸出電壓:400V
5、輸出電流:50A
五、高壓耦合電容
高壓耦合電容的主要功能:提供與局放儀相匹配的高壓耦合信號。其主要參數為100KV/800PF。

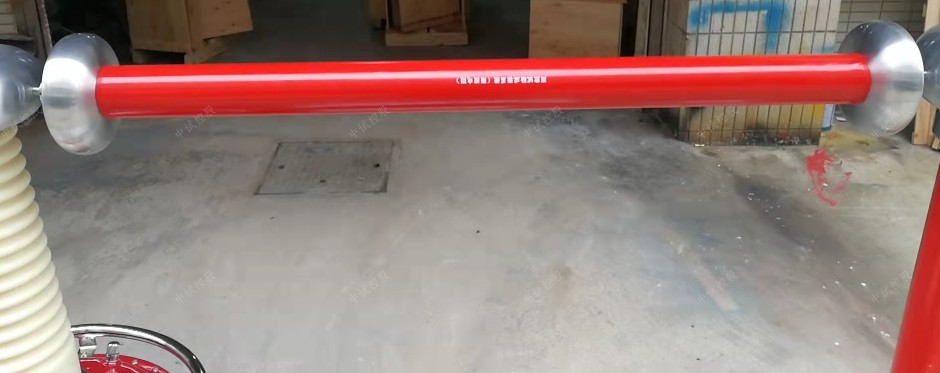

六、高壓限流電阻
高壓無局放限流線繞電阻的主要功能:連接變壓器與耦合電容,消除阻尼震蕩。100KV/200mA
附件
序號
名稱
型號
數量單位
1
控制臺
ZSTC-20KVA
1臺
2
試驗變壓器
ZSYDF-20KVA/100KV
1臺
3
局放儀
ZSJF-9500
1套
4
隔離變壓器
20KVA
1臺
5
無局放耦合電容
100KV/600PF
1臺
6
高壓無局放限流電阻
200mA100KV
1只
7
輸出高壓線
10KV(懸空設置)
1根
8
連接線
2*6mm2+3*1.5mm2(長5m)
1套
9
電源導線
2*6mm2(長3.0m)
1套
10
接地線
1.5mm2
1組
11
連接線
2*6mm2(長3.0m)
1套
12
出廠報告
1份
13
合格證
1份
14
說明書
1份
ZSYDF-20KVA/100KV局放試驗成套系統可以做4000KVA及以下變壓器,也可以做氧化鋅避雷器、高壓開關、絕緣子、互感器等。
