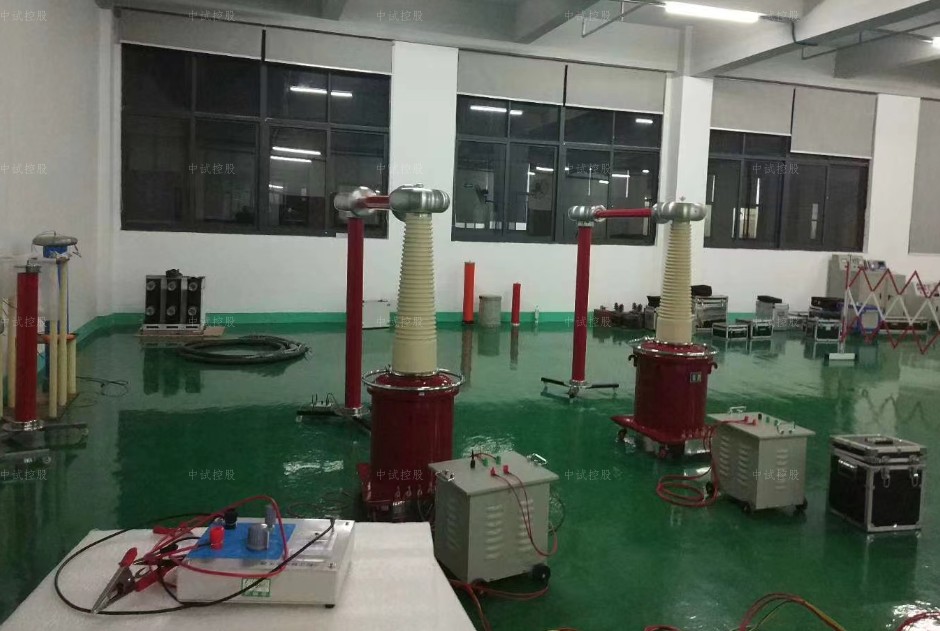

- 應用展示
- 圖文集合
- 質保方針
- 資料下載
- 行業配套
產品簡介

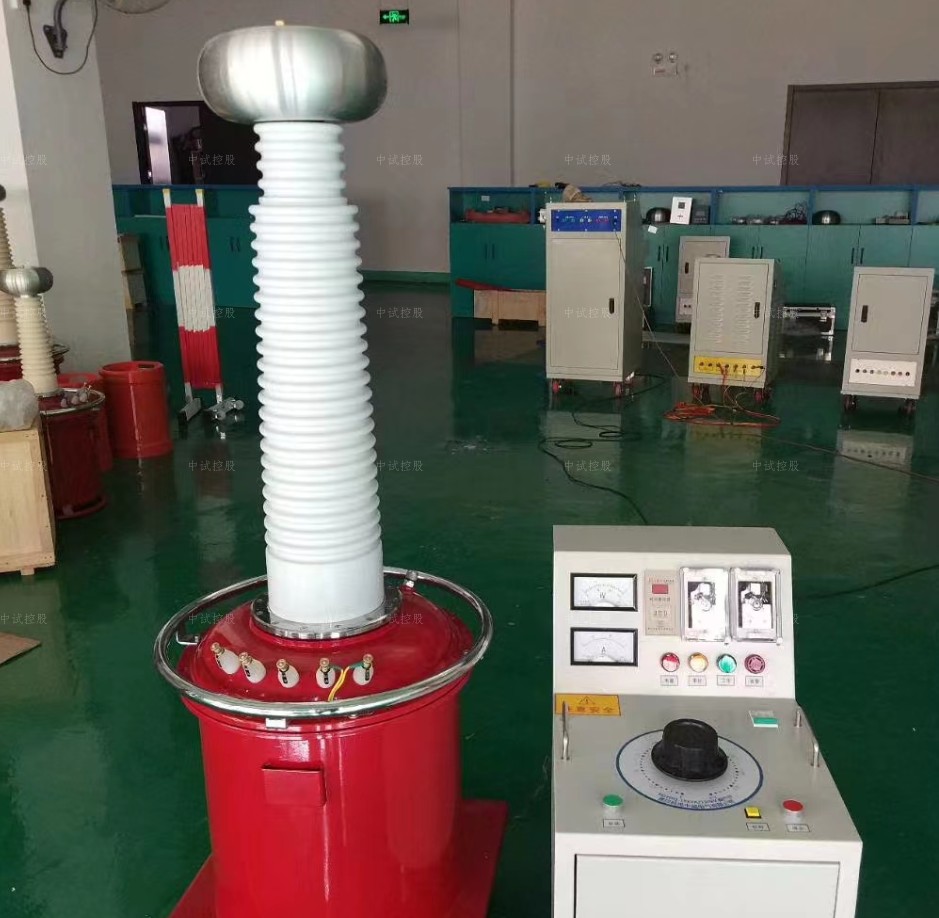

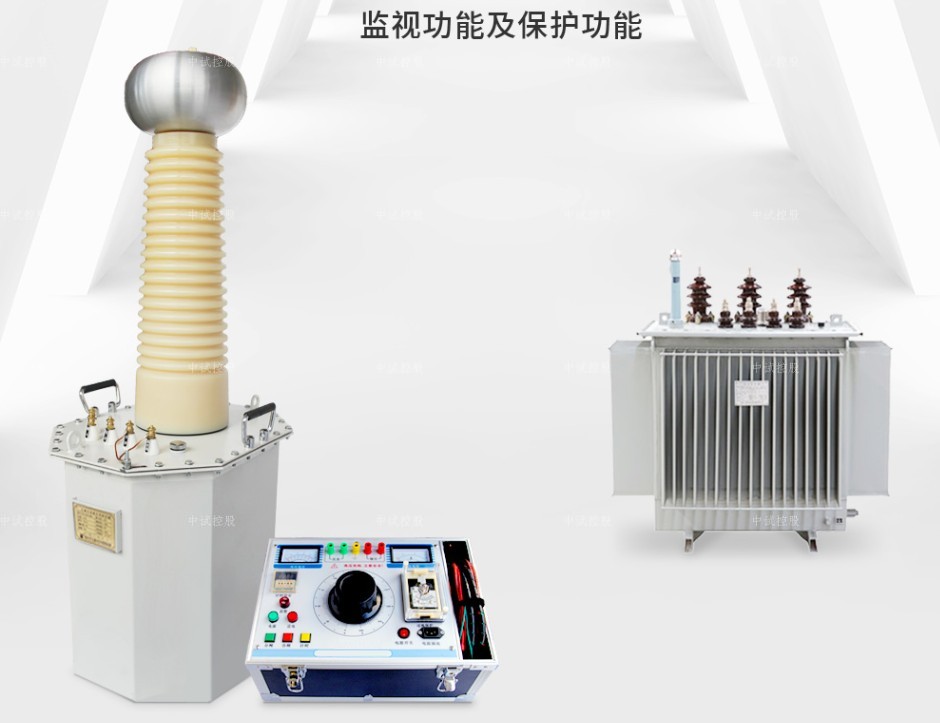

ZSYD-M 工頻耐壓試驗裝置
參考標準：DL/T 848.2-2018·機電部試驗變壓器ZBK-41006-89
作用：工頻耐壓試驗裝置是鑒定電力設備絕緣強度的嚴格、有效和直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下 的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
1·成套組成：試驗變壓器+控制升壓部分
2·試驗變壓器類別：油式、氣式、干式
3·控制部分類別：箱式、臺式、柜式、一體式
4·控制部分操作方式：手動、電動、智能
產品別稱
工頻耐壓試驗裝置、交流耐壓試驗裝置、交直流耐壓試驗裝置、工頻耐壓測試儀、高壓耐壓器、工頻耐壓機
產品特征
1.可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器；
2.高壓電壓、電流、低壓電流、時間，4路測量方式；
3.手動操作方式，提高了產品的安全性、可靠性；
4.實時顯示高壓電壓、高壓電流、低壓電流和時間，顯示直觀明了；
5.具有零位指示、電源指示、工作指示、計時指示、安全緊急按鈕等功能；
6.完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能；
7.采用新型時間繼電器，計時范圍更廣（1S～99H）；
8.采用新型電流繼電器，更較精確、更可靠，確保人身及設備安全；
9.試驗容量在5kVA以上，采用移動式控制箱；
10.試驗容量在20kVA（含）以上，采用移動式控制臺；
11.支持交直流兩用功能，AC/DC顯示可切換；
12.配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗；
13.還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節；
14.雙重過流保護,測試更安全：超過設定高低壓電流任-電流時自動切斷電壓輸出, 降壓回零,并發聲光報警；
15.安全零位檢測：具有回零檢測功能,回零確定后方可進行下一步操作,安全可靠；
16.適用局放試驗：可與無局放試驗變壓器配合,作為局放系統的操作部分,系統局放小于5pc；
17.絕緣阻抗檢測功能：具有絕緣阻抗檢測功能,直接反映被試品絕緣強度；
18.超強適應能力：精良的軟硬件抗干擾設計,多種抗干擾手段,適應惡劣電磁環境；
19.阻抗電壓：12%；
20.輸出電壓波形：工頻、正弦波；
21.表面溫升：< 55°C；
22.空載損耗：0.2%~0.35%；
23.允許運行時間：1小時間續運行時間連續。
可按客戶要求定制不同的規格
1、輸入電壓：AC220V（380）±10% 50Hz±1
2、輸出電壓：AC 0～250（430）V
3、輸出高壓：0～500kV
4、輸出電流：0～1000mA
5、輸出容量：0～500kVA
6、計時范圍：0～999S
7、環境溫度：－20℃～50℃
8、電壓精度：≤1.5% (F.S)
9、電流精度：≤1.5% (F.S)
可選配件
1.交直流分壓器:50、100、150、200kV
2.保護球隙:Q—50、100、150、200、250、500
3.直流微安表:1999uA
4.放電棒:70、140、210kV
5.保護水阻
6.高壓濾波電容:0.01μF~0.1μF，40~300kV
7.電力專用測試線包
8.折疊式小推車: 150、300型
9.絕緣支架: 50、100、200、300kV
10.標準試油杯: 400ml
11.高壓驗電器: 10、35kV

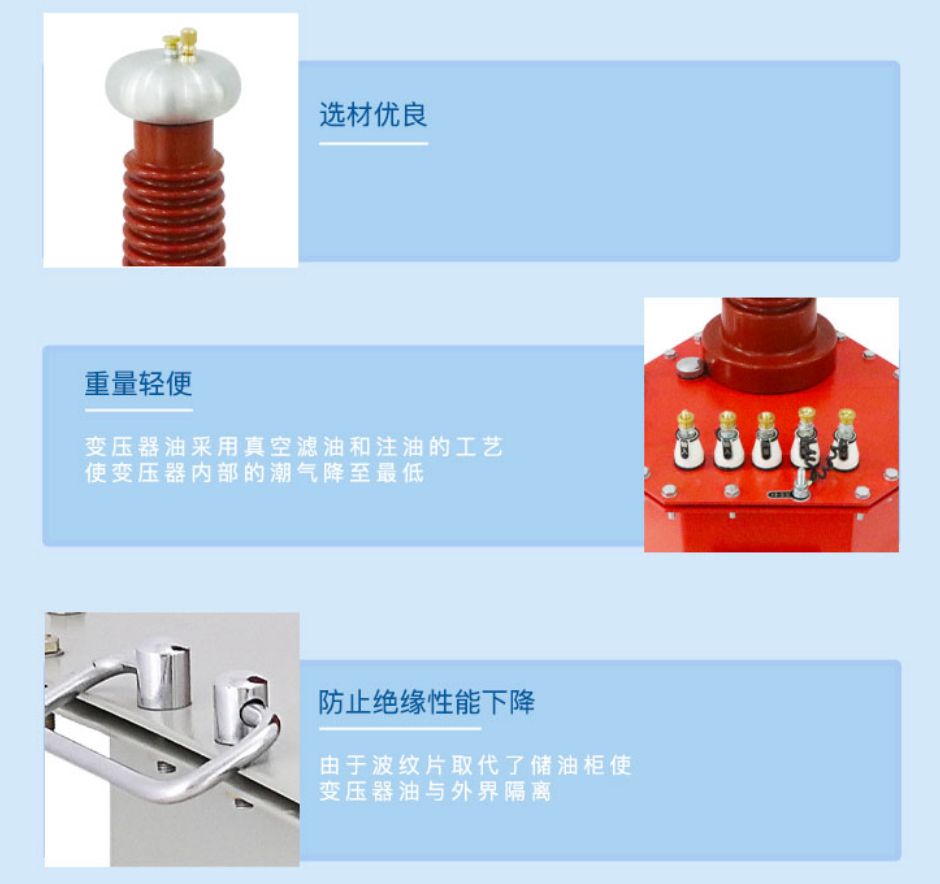

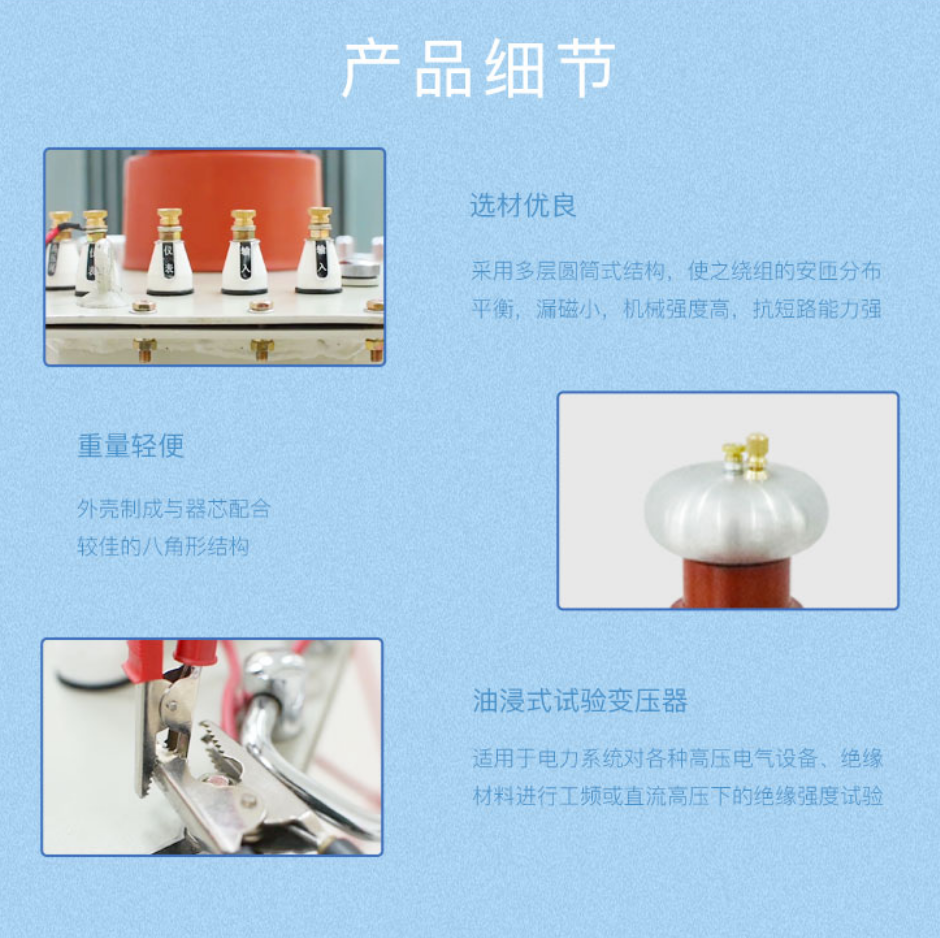

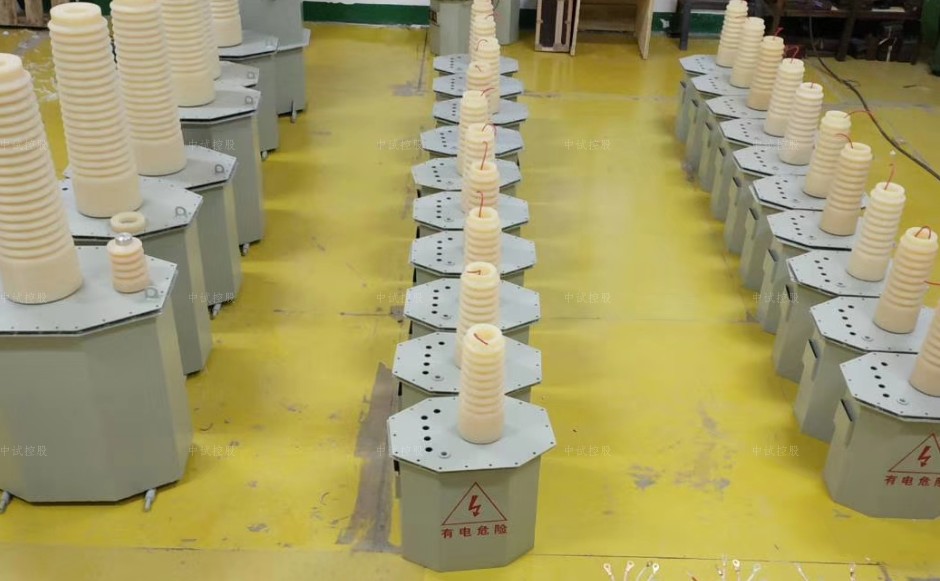

試驗變壓器制作工藝

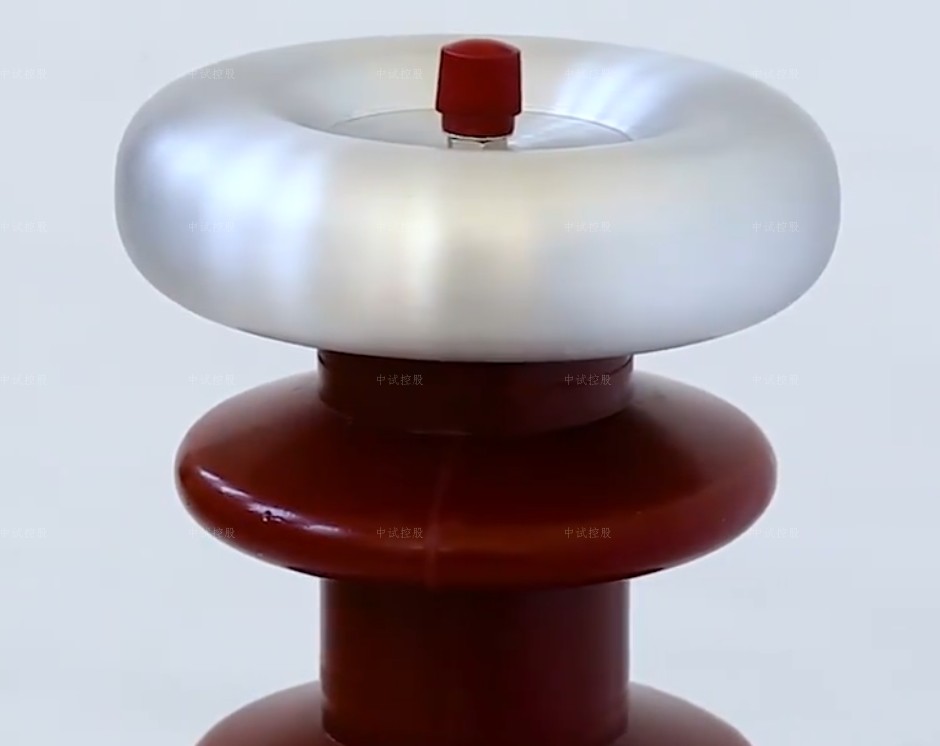

1、產品采用一次壓制而成高壓套管
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
3、睡式鐵芯設計,有效提高產品的抗震性
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題
5、產品均可通過1.1倍感應耐壓試驗
6、絕緣油采用無色透明克拉瑪依原裝油
7、高低壓線采用高強度聚酯、無氧銅桿漆包線
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片
教你如何選擇試驗變壓器
選擇試驗變壓器時，提醒您主要考慮以下幾點：
（1）電壓：依據試品的要求，首先選用具有合適電壓的試驗變壓器，使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓，是否能和現場電源電壓，調壓器相匹配。
（2）電流:試驗變壓器的額定輸出電流In應大于被試品所需的電流Is，即In>Is。被試品所需的電流可按其電容估算，Is=Us w Cx，其中Cx包括試品電容和附加電容。
（3）容量:根據試驗變壓器輸出的額定電流及額定電壓，便可確定試驗變壓器的容量，即P=UnIn。
根據部頒標準規定，試驗變壓器電壓等級有：5、10、25、35、50、100、150、300kV等；容量等級：3、5、10、25、50、100、150、200kVA等。
由計算結果，查部頒標準即可選出所需要的試驗變壓器。
例如：配電變壓器的電壓等級和容量是10kV、1000kVA，碰到的試品又基本上是10kV的，就可選擇50kV、5kVA的試驗變壓器，因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV，交流試驗電壓為30kV；同時又可滿足10kV絕緣子以及高壓開關柜的試驗（試驗電壓為42kV）和10kV電纜的直流試驗（直流電壓為60kV，對應的交流電壓為42.83kV）的要求。在試驗容量方面，一臺10kV、1000kVA的被試變壓器，其充電時的電容電流在30~35kV試驗時約為80~110mA，因為35kV×110mA<5kva，因此5kva能滿足要求。又如一臺35kv、2000~4000kva的變壓器，當試驗電壓在72~85kv時的電容電流約為150~260ma，6000~8000kva的約為300~420ma，10000kva的約為800~1000ma等，此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。一般認為，試驗變壓器容量為被試品（電力變壓器）容量的5‰。
技術參數
規格型號
容量(kVA)
高壓電壓(kV)
高壓電流(mA)
低壓輸入
變比(高/儀)
溫升℃(30分鐘)
電壓(V)
電流(A)
ZSYD(J/Z)1.5/50
1.5
50
30
200
7.5
500
10
ZSYD(J/Z)3/50
3
50
60
200
15
500
10
ZSYD(J/Z)5/50
5
50
100
200
25
500
10
ZSYD(J/Z)10/50
10
50
200
200
50
500
10
ZSYD(J/Z)20/50
20
50
400
380
52.6
500
10
ZSYD(J/Z)30/50
30
50
600
380
79
500
10
ZSYD(J/Z)50/50
50
50
1000
380
132
500
10
ZSYD(J/Z)5/100
5
100
50
200
25
1000
10
ZSYD(J/Z)10/100
10
100
100
200
50
1000
10
ZSYD(J/Z)20/100
20
100
200
380
52.6
1000
10
ZSYD(J/Z)30/100
30
100
300
380
79
1000
10
ZSYD(J/Z)50/100
50
100
500
380
132
1000
10

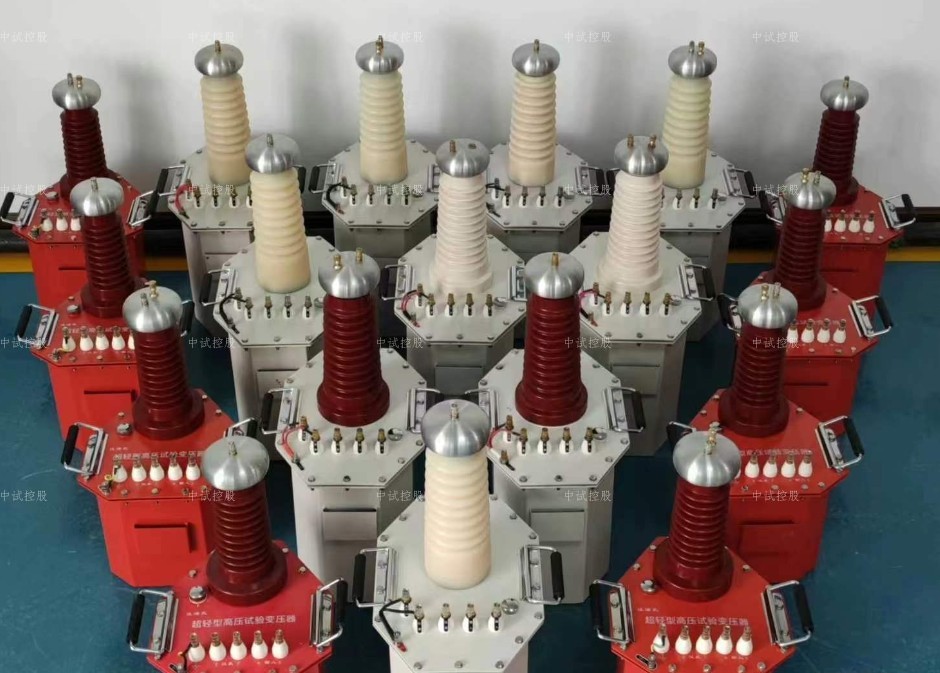

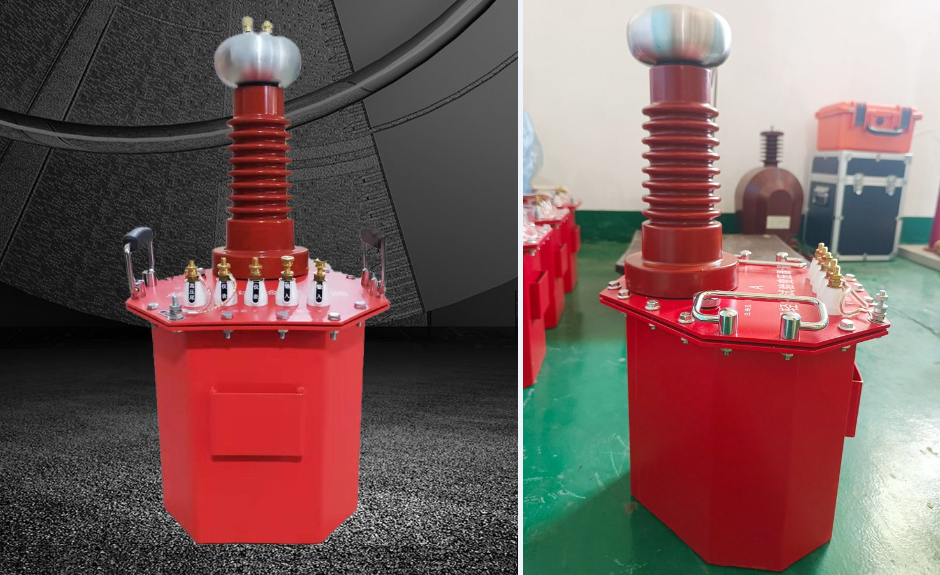

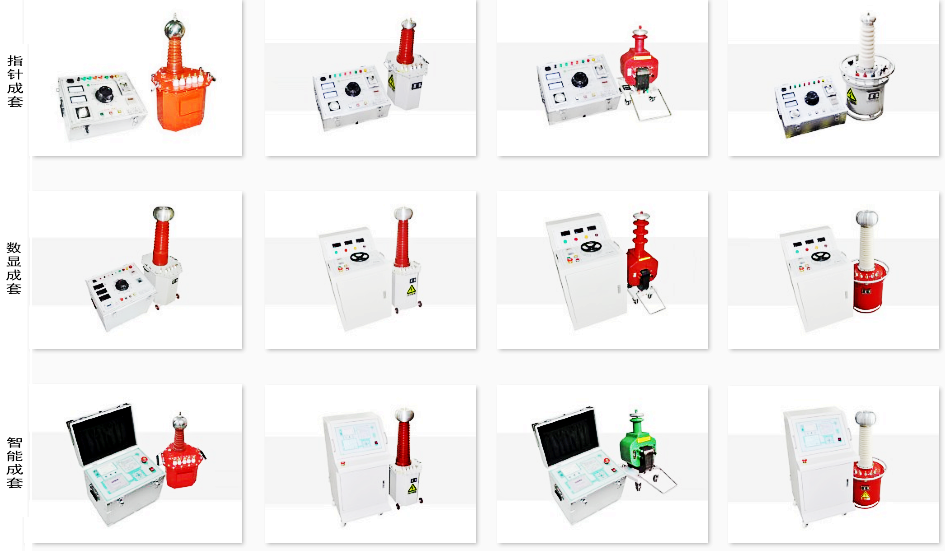

油浸式工頻耐壓試驗裝置（智能式）
油浸式工頻耐壓試驗裝置（手動式）

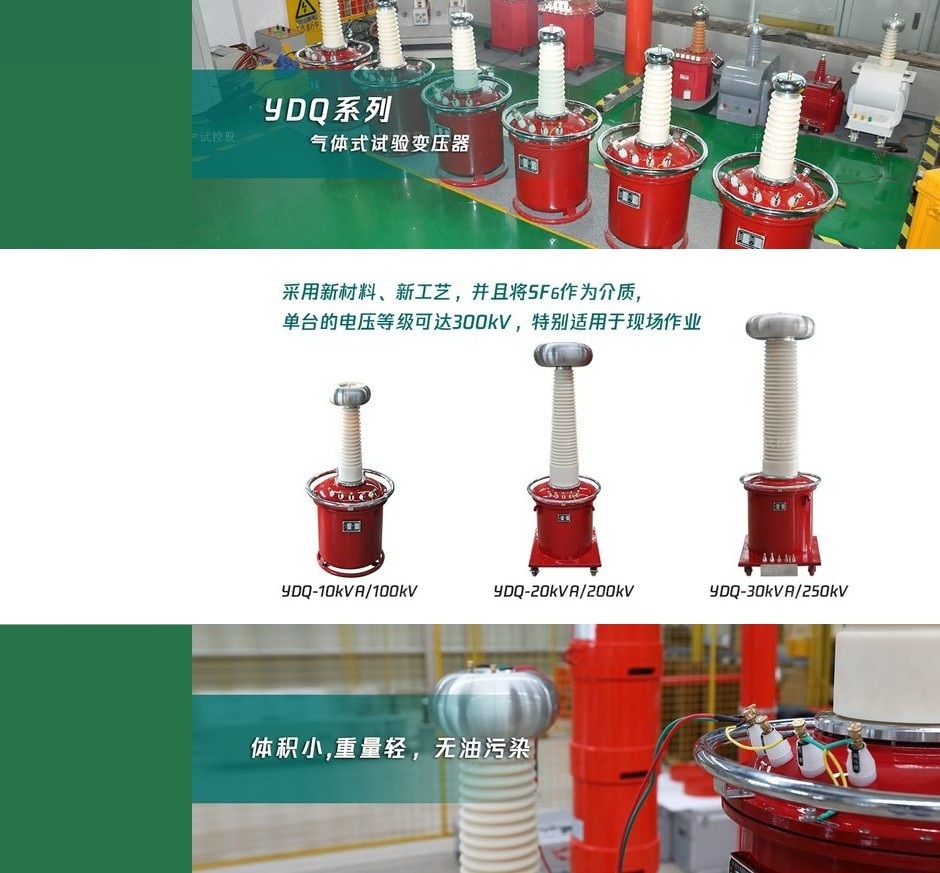

充氣式工頻耐壓試驗裝置（智能式）
充氣式工頻耐壓試驗裝置（手動式）

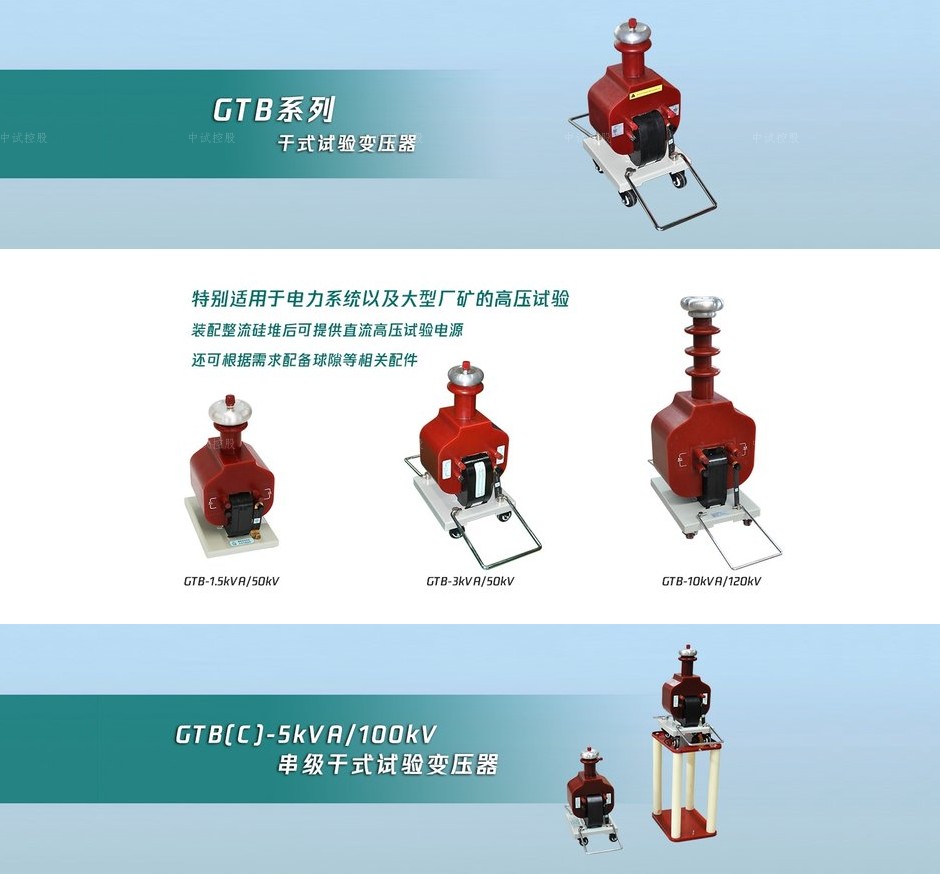

干式工頻耐壓試驗裝置（智能式）
干式工頻耐壓試驗裝置（手動式）

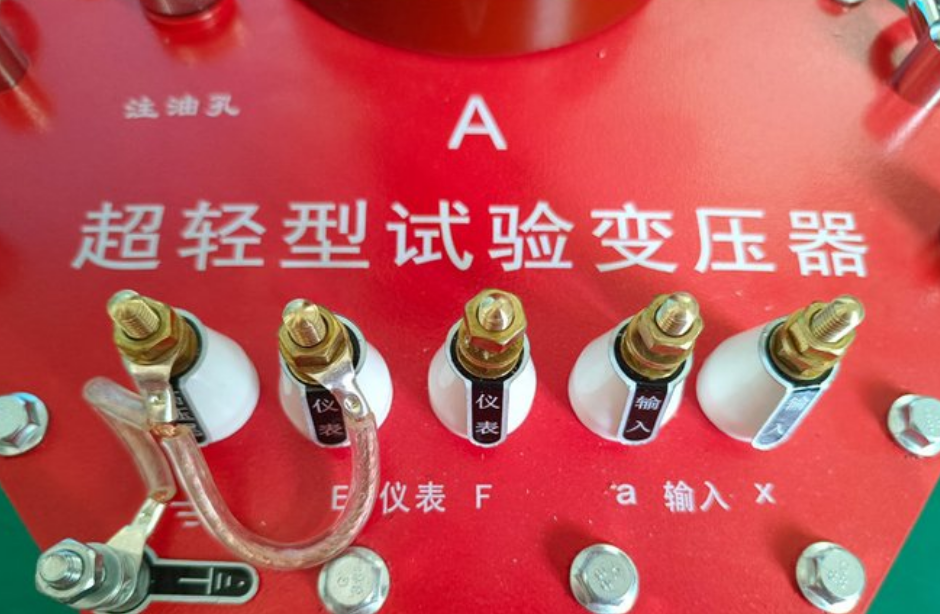

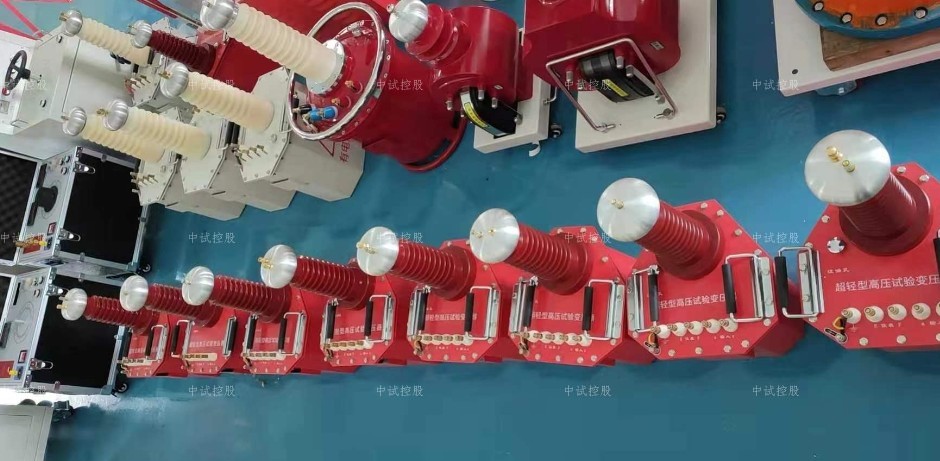

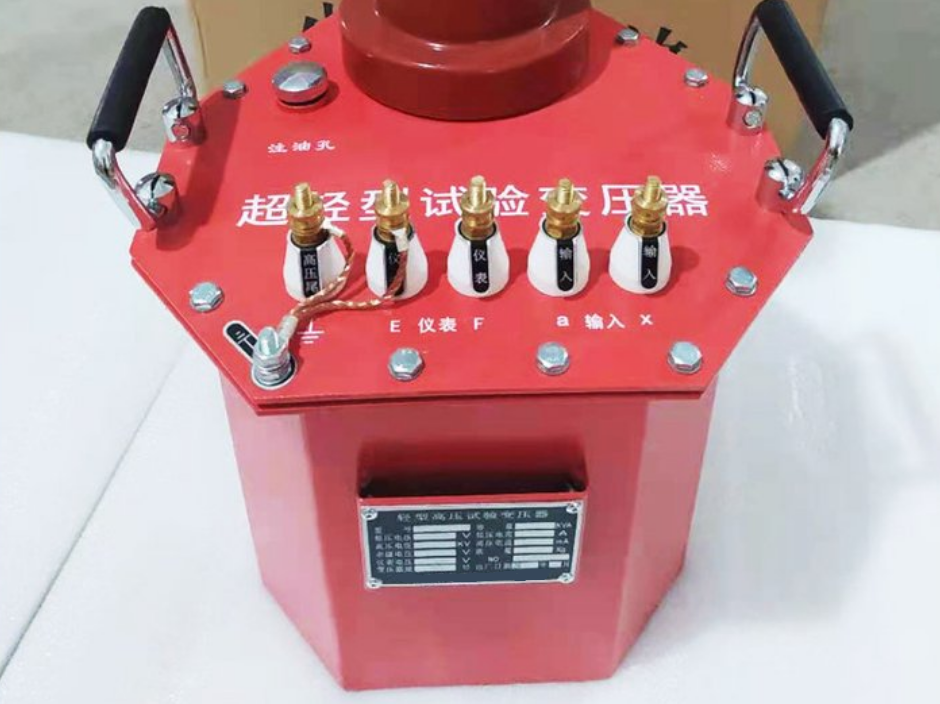

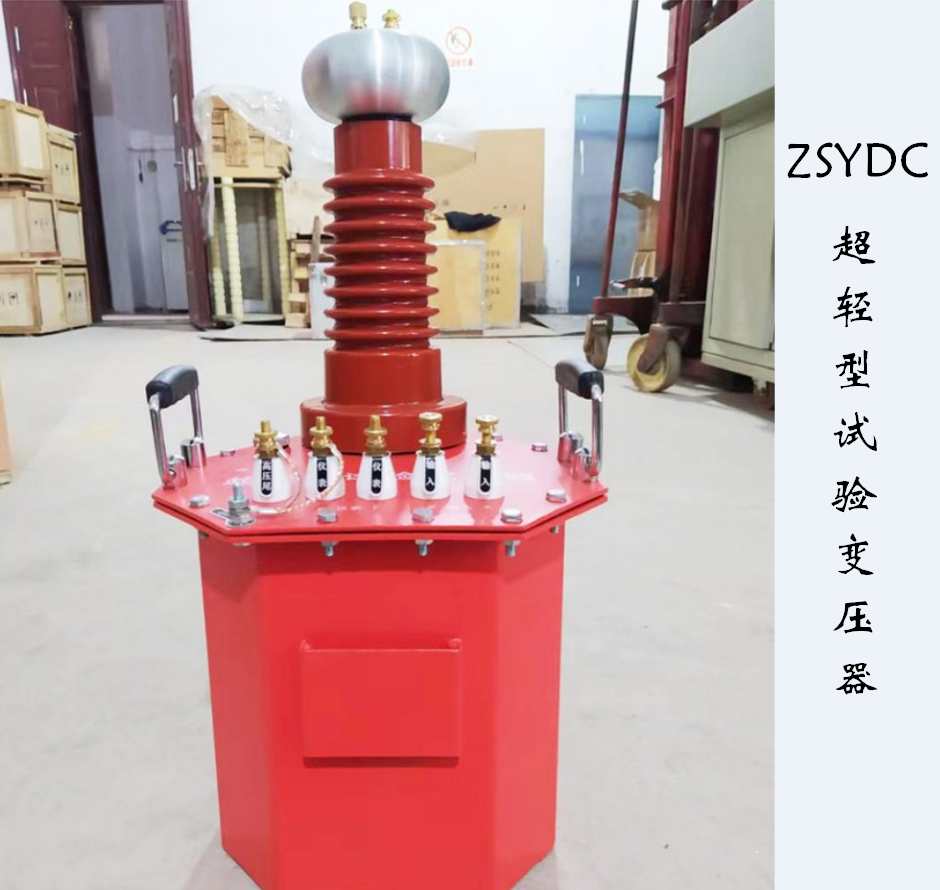

油浸式工頻耐壓試驗裝置（超輕式）
合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
服務理念
湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨，并嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制，將銷售服務工作納入企業管理范疇，堅持常抓不懈；
主動服務
公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商，是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知，幫助客戶降低成本、提高效率。滿足客戶的服務期望，不斷引導、開發和創造客戶消費需求；
差異化服務
公司細分供電系統、發電系統、用電單位和科研院所等，精心設計針對性營銷服務方案，打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針，完善服務系統，加強售前、售中、售后服務，對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決，使用戶感到極大方便；
高效服務
高效的服務為公司迎來效益，同時我們以服務促發展，以客戶為中心的服務體系，建立健全營銷渠道，優化服務流程，改善支撐手段，贏得了廣大客戶的信任，產品和服務贏得至高市場榮譽；
優質服務
公司推崇5S服務理念，引領服務先進理念，以親和、細致的服務感動客戶，尊重客戶，理解客戶，持續提供超越客戶期望的產品與服務，竭盡所能誠信天下，做客戶們永遠的伙伴。
服務流程
我們嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標，制定了規范管理制度，嚴格過程控制，保證產品質量，達到顧客滿意的質量方針，堅持"用戶第一"的原則，構建良好的銷售服務體系，為客戶提供優質的售前、售中及售后服務!
1. 尊敬的的用戶，不論您有何種需求：只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做；
2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答；
3. 了解您的訴求，建立產品服務記錄，并與您協商確定售后服務方式；
4. 如有需要，我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場；
5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟；
6. 工程師將現場指導您完成整個試驗過程，并對您提出的技術問題給予專業的解答；
7. 工程師還會為您購買的武漢中試產品進行全面檢測，如有故障，將一并解決；
8. 服務完成后請您對我們的服務提出寶貴的意見或建議，服務信息將同步到售后服務中心；
9. 售后服務中心將積極跟進服務進度，并定期跟蹤回訪。
售后服務承諾書
一、售前服務承諾
1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題；
2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出，并爭取您能在兩日內收到；
3. 提供合理報價。在2小時之內為您提供合理報價；
4. 提供考察接待。隨時接待您的考察，并盡力為您的考察工作提供各種便利條件。
二、售中服務承諾
1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議；
2. 自覺遵守合同法的規定，確保合同及技術協議順利履行；
3. 竭力按時按量為您提供優質產品，并采用最優運輸方式，確保您收到貨物完好無缺；
4. 積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持；
5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務；
6. 無論合同大小，所有客戶在價格及服務方面都是公平的。
三、售后限時服務承諾
1. 我們將按照客戶的要求提供相關的技術培訓和技術資料；
2. 產品有質量問題，三年免費保修，終生維護，有合同約定的按合同約定；
3. 我們保證在15分鐘內進行電話指導，由您自行排除設備的簡單故障；
4. 對于10公斤以下的儀器，在兩日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；
5. 對于10公斤以上的儀器，在三日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；
6. 我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級，有合同約定的除外。
服務相關說明
1. 我公司愿為用戶提供各種技術咨詢，當好參謀，并提供有關技術資料，如產品樣本、圖片、產品說明書；
2. 對于用戶來電、來函及來人詢價訪問，我公司將熱情接待，及時給予答復；
3. 我公司配有送貨專車，對于客戶確定合作之后，我們會選擇合理的物流送貨方式將產品安全送達規定地點；
4. 產品在運送過程中，如果由于運輸原因，致使產品損壞，我公司將與用戶協商解決辦法，直到達到用戶滿意為止；
5. 產品在貨物送達時，經驗貨如果發現有漏貨、錯貨或短貨等數量上問題，在接到通知后，將立即派人到現場進行服務和處理；
6. 在用戶使用過程中，如果發現由于我公司方面的責任引起的產品質量問題，我公司在接到通知后，保證在1小時內作出答復；對需要派工程師處理的，保證立即指派技術人員到達現場排除問題，不需要到現場服務的，一定當好參謀，為用戶提供最佳處理方案；
7、我公司派人到用戶現場服務的，應與用戶電話商定到達日期，假如由于某種客觀原因，不能如期到達，必須事前通知用戶，并說明原因或采取相應措施，保證用戶不受損失或把損失降到最低程度。
合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
點擊下載
|

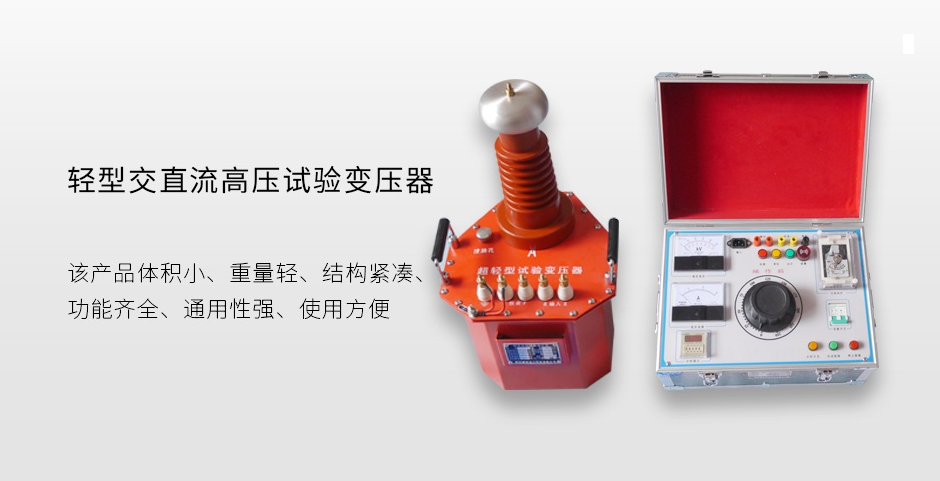

ZSYD(J/Z)-3kVA/50kV工頻耐壓試驗裝置 (交直流試驗變壓器及控制箱) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-3kVA/50kV交直流試驗變壓器 |
|||
|
容量 |
3KVA |
||
|
輸入電壓 |
AC200V · 50Hz |
||
|
輸入電流 |
15A |
||
|
輸出電壓 |
AC：50KV |
DC：70KV |
|
|
輸出電流 |
AC：100mA |
DC：71.4mA |
|
|
ZSXC-3kVA控制箱 |
|||
|
容量 |
3KVA |
||
|
輸入電壓 |
AC220V · 50Hz |
||
|
輸入電流 |
13A |
||
|
輸出電壓 |
0～250V |
||
|
輸出電流 |
0～15A |
||
|
全套組成 |
ZSYD(J/Z)-3KVA/50KV交直流試驗變壓器·ZSXC-3KVA控制箱·輸出高壓線（30KV懸空設置）·長3m連接線2*2.5mm2+3*1.5mm2·長3m電源導線2*2.5mm2·接地線1.5mm2（黃綠色長3m）·放電棒50KV/70KV |
||
|
ZSYD(J/Z)-5KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-5KVA/50KV交直流試驗變壓器 |
|||
|
容量 |
5KVA |
||
|
輸入電壓 |
AC200V · 50Hz |
||
|
輸入電流 |
15A |
||
|
輸出電壓 |
AC：50KV |
DC：70KV |
|
|
輸出電流 |
AC：100mA |
DC:100mA |
|
|
ZSXC-5kVA控制箱 |
|||
|
容量 |
5KVA |
||
|
輸入電壓 |
AC220V · 50Hz |
||
|
輸入電流 |
23A |
||
|
輸出電壓 |
0～250V |
||
|
輸出電流 |
0～25A |
||
|
全套組成 |
ZSYD(J/Z)-5kVA/50kV交直流試驗變壓器·ZSXC-5KVA控制箱·長3m電源導線2*2.5mm2·長3m連接線2*2.5mm2+3*1.5mm2·輸出高壓線（30KV懸空設置）·接地線1.5mm2（黃綠色長3m）·放電棒50KV/70KV |
||
|
ZSYD(J/Z)-10KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-10KVA/50KV交直流試驗變壓器 |
|||
|
容量 |
10KVA |
||
|
輸入電壓 |
AC200V · 50Hz |
||
|
輸入電流 |
50A |
||
|
輸出電壓 |
AC：50KV |
DC：70KV |
|
|
輸出電流 |
AC：200mA |
DC：142.8mA |
|
|
ZSXC-10KVA控制箱 |
|||
|
容量 |
10KVA |
||
|
輸入電壓 |
AC220V · 50Hz |
||
|
輸入電流 |
45A |
||
|
輸出電壓 |
0～250V |
||
|
輸出電流 |
0～50A |
||
|
全套組成 |
ZSYD(J/Z)-10KVA/50KV交直流試驗變壓器· ZSTC-10KVA控制臺·輸出高壓線（50KV懸空設置）·連接線2*6mm2+3*1.5mm2（長3m）·電源導線2*6mm2（長3m）·接地線4mm2（黃綠色長3m）·放電棒50KV/70KV |
||
|
ZSYDJ-15KVA/55KV工頻耐壓試驗裝置(交流試驗變壓器及控制臺) |
品牌:中試控股 |
|
|
ZSYDJ-15KVA/55KV交流試驗變壓器 |
||
|
容量 |
15KVA |
|
|
輸入電壓 |
AC400V · 50Hz |
|
|
輸入電流 |
37.5A |
|
|
輸出電壓 |
55KV |
|
|
輸出電流 |
0.272A |
|
|
儀表電壓 |
100V |
|
|
ZSTC-15KVA控制臺 |
||
|
容量 |
15KVA |
|
|
輸入電壓 |
兩相AC380V+N · 50Hz |
|
|
輸入電流 |
39.4A |
|
|
輸出電壓 |
單相AC0-430V |
|
|
輸出電流 |
37.5A |
|
|
全套組成 |
ZSYDJ-15KVA/55KV交流試驗變壓器·ZSTC-15KVA控制臺·長3m電源導線2*6mm2+1*1.5mm2·長3m連接線2*6mm2+3*1.5mm2·輸出高壓線（30KV懸空設置）·接地線1.5mm2（長3m） |
|
|
ZSYD(J/Z)-20KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制臺) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-20KVA/50KV交直流試驗變壓器 |
|||
|
容量 |
20KVA |
||
|
輸入電壓 |
AC400V · 50Hz |
||
|
輸入電流 |
50A |
||
|
輸出電壓 |
AC：50KV |
DC：70KV |
|
|
輸出電流 |
AC：400mA |
DC:200mA |
|
|
ZSTC-20kVA控制臺 |
|||
|
容量 |
20KVA |
||
|
輸入電壓 |
AC380V · 50Hz |
||
|
輸入電流 |
52.6A |
||
|
輸出電壓 |
0～430V |
||
|
輸出電流 |
0～50A |
||
|
全套組成 |
ZSYD(J/Z)-20KVA/50KV交直流試驗變壓器·ZSTC-20KVA控制臺·輸出高壓線（50KV懸空設置）·長3m連接線2*6mm2+3*1.5mm2·長3m電源導線2*6mm2·接地線4mm2（黃綠色長3m）·放電棒70KV |
||
|
ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交流試驗變壓器及控制臺) |
品牌:中試控股 |
|
|
ZSYDJ-30KVA/50KV交流試驗變壓器 |
||
|
容量 |
30KVA |
|
|
輸入電壓 |
AC400V · 50Hz |
|
|
輸入電流 |
75A |
|
|
輸出電壓 |
AC50KV |
|
|
輸出電流 |
AC600mA |
|
|
ZSTC-30KVA控制臺 |
||
|
容量 |
30KVA |
|
|
輸入電壓 |
AC380V · 50Hz |
|
|
輸入電流 |
78A |
|
|
輸出電壓 |
0～430V |
|
|
輸出電流 |
0～70A |
|
|
全套組成 |
ZSYDJ-30KVA/50KV交流試驗變壓器·ZSTC-30KVA控制臺·輸出高壓線（50KV懸空設置）·長3m連接線2*6mm2+3*1.5mm2·長3m電源導線2*6mm2·接地線4mm2（黃綠色長3m） |
|
|
ZSYDJ-50kVA/50kV工頻耐壓試驗裝置(交流試驗變壓器及控制臺) |
品牌:中試控股 |
|
|
ZSYDJ-50KVA/50KV交流試驗變壓器 |
||
|
容量 |
50KVA |
|
|
輸入電壓 |
AC400V · 50Hz |
|
|
輸入電流 |
125A |
|
|
輸出電壓 |
AC：50KV |
|
|
輸出電流 |
AC：100mA |
|
|
儀表電壓 |
100V |
|
|
ZSTC-50KVA控制臺 |
||
|
容量 |
50KVA |
|
|
輸入電壓 |
AC380V · 50Hz |
|
|
輸入電流 |
131.5A |
|
|
輸出電壓 |
單相0～430V |
|
|
輸出電流 |
0～125A |
|
|
全套組成 |
ZSYDJ-50KVA/50KV交流試驗變壓器·ZSTC-50KVA控制臺·輸出高壓線50KV（懸空設置）·連接線2*6mm2+3*1.5mm2（長3m）·電源導線2*6mm2（長3m）·接地線4mm2（黃綠色長3m） |
|
|
ZSYD(J/Z)-5KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-5KVA/100KV交直流試驗變壓器 |
|||
|
容量 |
5KVA |
||
|
輸入電壓 |
AC200V · 50Hz |
||
|
輸入電流 |
25A |
||
|
輸出電壓 |
AC：50KV |
DC：70KV |
|
|
輸出電流 |
AC：50mA |
DC: 35.7mA |
|
|
ZSXC-5KVA控制箱 |
|||
|
容量 |
5KVA |
||
|
輸入電壓 |
AC220V · 50Hz |
||
|
輸入電流 |
25A |
||
|
輸出電壓 |
0～250V |
||
|
輸出電流 |
0～25A |
||
|
全套組成 |
ZSYD(J/Z)-5KVA/100KV試驗變壓器·ZSXC-5KVA控制箱·輸出高壓線30KV（懸空設置）·連接線2*2.5mm2+3*1.5mm2（長3m）·電源導線2*2.5mm2（長3m）·接地線1.5mm2·放電棒50KV/70KV |
||
|
ZSYD(J/Z)-10KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-10KVA/100KV交直流試驗變壓器 |
|||
|
容量 |
10KVA |
||
|
輸入電壓 |
AC200V · 50Hz |
||
|
輸入電流 |
50A |
||
|
輸出電壓 |
AC：100KV |
DC：140KV |
|
|
輸出電流 |
AC：100mA |
DC: 71.4mA |
|
|
ZSXC-10KVA控制箱 |
|||
|
容量 |
10KVA |
||
|
輸入電壓 |
AC220V · 50Hz |
||
|
輸入電流 |
45.5A |
||
|
輸出電壓 |
0～250V |
||
|
輸出電流 |
0～50A |
||
|
全套組成 |
ZSYD(J/Z)-10KVA/100KV交直流試驗變壓器· ZSTC-10KVA控制臺·輸出高壓線30KV（懸空設置）·連接線2*6mm2+3*1.5mm2（長3m）·電源導線2*6mm2（長3m）·接地線1.5mm2（黃綠色長3m）·放電棒50KV/70KV |
||
|
ZSYD(J/Z)-15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制臺) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-15KVA/100KV交直流試驗變壓器 |
|||
|
容量 |
15KVA |
||
|
輸入電壓 |
AC400V · 50Hz |
||
|
輸入電流 |
37.5A |
||
|
輸出電壓 |
AC：100KV |
DC：140KV |
|
|
輸出電流 |
AC：150mA |
DC: 107mA |
|
|
ZSTC-15KVA控制臺 |
|||
|
容量 |
15KVA |
||
|
輸入電壓 |
AC380V · 50Hz |
||
|
輸入電流 |
39.5A |
||
|
輸出電壓 |
0～430V |
||
|
輸出電流 |
0～37.5A |
||
|
全套組成 |
ZSYD(J/Z)-15KVA/100KV交直流試驗變壓器·ZSTC-15KVA控制臺·輸出高壓線30KV（懸空設置）·連接線2*6mm2+3*1.5mm2（長3m）·電源導線2*6mm2（長3m）·接地線1.5mm2（黑3m）·放電棒50KV/70KV |
||
|
ZSYD(J/Z)-20KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制臺) |
品牌:中試控股 |
||
|
ZSYD(J/Z)-20KVA/100KV交直流試驗變壓器 |
|||
|
容量 |
20KVA |
||
|
輸入電壓 |
AC400V · 50Hz |
||
|
輸入電流 |
50A |
||
|
輸出電壓 |
AC：100KV |
DC：140KV |
|
|
輸出電流 |
AC：200mA |
DC: 142.8mA |
|
|
ZSTC-20KVA控制臺 |
|||
|
容量 |
20KVA |
||
|
輸入電壓 |
AC380V+N · 50Hz |
||
|
輸入電流 |
52.6A |
||
|
輸出電壓 |
0～430V |
||
|
輸出電流 |
0～50A |
||
|
全套組成 |
ZSYD(J/Z)-20KVA/100KV交直流試驗變壓器·ZSTC-20KVA控制臺·輸出高壓線10KV（懸空設置,不可拖地）·連接線2*6mm2+3*1.5mm2（長3m）·電源導線2*6mm2（長3m）·接地線1.5mm2·放電棒50KV/70KV |
||
|
ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交流試驗變壓器及控制臺) |
品牌:中試控股 |
|
|
ZSYDJ-50KVA/100KV交流試驗變壓器 |
||
|
容量 |
50KVA |
|
|
輸入電壓 |
AC400V · 50Hz |
|
|
輸入電流 |
125A |
|
|
輸出電壓 |
AC：100KV |
|
|
輸出電流 |
AC500mA |
|
|
儀表電壓 |
100V |
|
|
ZSTC-50KVA控制臺 |
||
|
容量 |
50KVA |
|
|
輸入電壓 |
AC380V · 50Hz |
|
|
輸入電流 |
52.6A |
|
|
輸出電壓 |
單相0～430V |
|
|
輸出電流 |
0～125A |
|
|
全套組成 |
ZSYDJ-50KVA/150KV交流試驗變壓器·ZSTC-50KVA控制臺·輸出高壓線30KV（懸空設置）·連接線2*16mm2+3*1.5mm2（長3m）·電源導線2*16mm2（長3m）·接地線1.5mm2（黃綠色長3m） |
|
合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
ZSGTB干式試驗變壓器
ZSYDQ 充氣式試驗變壓器
ZSYDJ 油浸式試驗變壓器
ZSYDJ-C 超輕試驗變壓器
ZSYD-G 工頻耐壓試驗裝置 （110kV ? …
©1999 zsgcdq.com
版權所有@ 1999 鄂TCP備9912007755號
