30多年專業制造：ZSSP-9900色譜分析儀

經中科院湖北計量中心檢索，ZSSP-9900變壓器油氣相色譜儀的綜合技術處于國內領先，并達到高水平，優于國家標準。該產品榮獲高科技成果轉化，并榮獲重點新產品稱號，優良產品的技術性和良好的市場前景。

解讀新國標：GB50325-2020
2020年1月16日經中華人民共和國住房城鄉建設部批準發布,GB 50325-2020《民用建筑工程室內環境污染控制標準》于2020年8月1日起正實施，舊標準GB50325-2010同時廢止。

下面中試控股詳細講解全新的色譜技術：ZSSP-9900變壓器油氣相色譜儀

ZSSP-9900變壓器油氣相色譜儀

ZSSP-9900變壓器油氣相色譜儀氣相色譜儀Smart（智能式）
產品簡介 Product Introduction
氣相色譜儀Smart(智能式)是中試控股根據自身的物聯網色譜儀技術，在GC2030Plus平臺上基礎上研發生產的一款智能物聯網氣相色譜儀，采用電子氣路控制系統替代機械式減壓閥，由系統程序通過電子氣路控制單元（EPC/AFC）來精準控制載氣、氫氣、空氣的壓力和流量，在配置自動進樣器等配套設備的情況下，可以使用手機、平板電腦、筆記本通過無線網絡遠程控制整套設備的運行，真正實現儀器無人值守運行。
產品特征 Product Characteristics

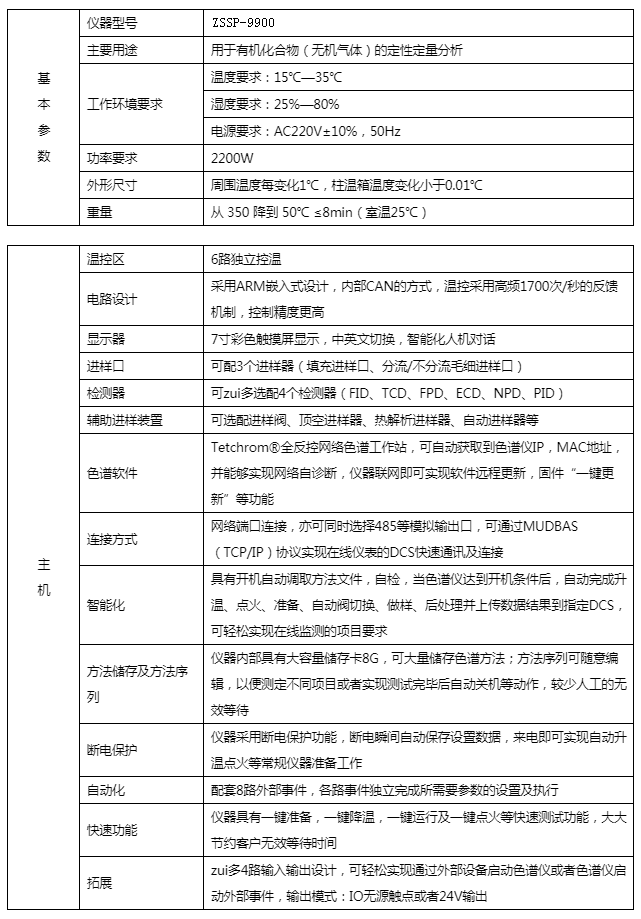

主要用途
用于有機化合物（無機氣體）的定性定量分析
工作環境要求
溫度要求：15℃—35℃
濕度要求：25%—80%
電源要求：AC220V±10%，50Hz
功率要求2200w
外形尺寸600×550×450mm
重量約60kg
ZSSP-9900變壓器油氣相色譜儀氣相色譜儀主機
溫控區
12路獨立控溫
電路設計
采用ARM嵌入式設計，內部CAN的方式，溫控采用高頻1700次/秒的反饋機制，控制精度更高
顯示器
7寸彩色觸摸屏顯示，中英文切換，智能化人機對話
進樣口
可配3個進樣器（填充進樣口、分流/不分流毛細進樣口）
檢測器
可選配4個檢測器（FID、TCD、FPD、ECD、NPD、PID）等
輔助進樣裝置
可選配進樣閥、頂空進樣器、熱解析進樣器、自動進樣器等
ZSSP-9900變壓器油氣相色譜儀氣相色譜儀色譜軟件
全反控網絡色譜工作站，可自動獲取到色譜儀IP，MAC地址，并能夠實現網絡自診斷，儀器聯網即可實現軟件遠程更新，固件“一鍵更新”等功能
連接方式
網絡端口連接，亦可同時選擇485等模擬輸出口，可通過MUDBAS（TCP/IP）協議實現在線儀表的DCS快速通訊及連接
智能化
具有開機自動調取方法文件，自檢，當色譜儀達到開機條件后，自動完成升溫、點火、準備、自動閥切換、做樣、后處理并上傳數據結果到指定DCS，可輕松實現在線監測的項目要求
方法儲存及方法序列
儀器內部具有大容量儲存卡8G，可大量儲存色譜方法；方法序列可隨意編輯，以便測定不同項目或者實現測試完畢后自動關機等動作，較少人工的無效等待
斷電保護
儀器采用斷電保護功能，斷電瞬間自動保存設置數據，來電即可實現自動升溫點火等常規儀器準備工作
自動化
配套8路外部事件，各路事件獨立完成所需要參數的設置及執行
快速功能
儀器具有一鍵準備，一鍵降溫，一鍵運行及一鍵點火等快速測試功能，大大節約客戶無效等待時間
拓展
zui多4路輸入輸出設計，可輕松實現通過外部設備啟動色譜儀或者色譜儀啟動外部事件，輸出模式：IO無源觸點或者24V輸出
升降溫
具備快速加熱和冷卻功能
柱箱溫度
室溫以上5℃ ～ 450℃（使用液態CO2時可達-50℃，液氮可達-99℃）
程序升溫
32階31平臺
zui大升溫速率
250℃ / min
溫度設定精度
0.1℃
控溫精度
0.01℃
溫度穩定性
周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃
冷卻速度
從 350 降到 50℃ ≤8min（室溫25℃）
超溫保護
柱溫箱內溫度過高時，開啟自動保護功能
zui大運行時間
9999.99分鐘

ZSSP-9900變壓器油氣相色譜儀氣相色譜儀基本參數
進樣口數量：zui多可同時安裝三個獨立控溫的進樣單元（進樣口/進樣閥）
進樣口溫度范圍：zui高溫度420℃，升溫設定1℃步階
進樣單元種類：單/雙填充柱進樣口、分流/不分流進樣口、寬口徑進樣口
單/雙填充柱
進樣口
用途：用于3mm/4mm外徑的不銹鋼/四氟/玻璃色譜柱的進樣，也可以用于大口徑毛細柱的進樣，多用于常量組分測定
程序段數：7段
壓力設定范圍：0~150psi
流量設定范圍：0~200ml/min（以N2為載氣時），0~1250ml/min（以H2，He為載氣時）
程序比率設定范圍：-400~400 mL/min
校正功能：保持柱溫箱升溫中的柱流量
分流/不分流
毛細柱進樣口
用途：用于毛細管色譜柱的進樣，多用于微量雜質測定
特點：配備全自動電子流量控制系統AFC，具備室溫補償和自動環境補償功能支持恒流，恒壓，程序增加流速，程序升壓及壓力脈沖等操作模式以及獨特的恒線速度控制功能
標準配備載氣節省模式，有效節約載氣消耗量
壓力設定范圍：0~1035 kPa（相當于0-150 psi）
升壓速率設定范圍：-400~400 KPa/min
壓力程序：7階
分流比設定范圍：0~9999.9
流量設定范圍：0~1250mL/min
校正功能：可保持柱溫箱升溫中的柱平均線速度（只限毛細管柱時）
直接進樣
壓力方式
壓力設定范圍：0~1035kPa（相當于0-150 psi）
壓力程序的階數：7階
程序比率設定范圍：-400~400 KPa/min
直接進樣
流量方式
流量設定范圍：0~1250 mL/min
程序段數：7段
程序比率設定范圍：-400~400 mL/min
校正功能：可保持柱溫箱升溫中的柱平均線速度（只限毛細管柱時）
進樣閥
高溫伴熱閥箱：zui多可控制4路多通閥，zui高可達225度
基本參數
可同時安裝四個獨立控溫的檢測器，檢測器的氣體由手動壓力控制系統控制，檢測器的數據采集速率是zui高可達250Hz（4ms）
氫火焰離子化
檢測器
（FID）
zui高使用溫度：420℃
方式：雙流路方式
自動點火功能：采用軍工級點火器，點火絲采用非裸露設計，使用壽命是常規點火絲100倍，10年質保
檢測限：3.0 × 10-12g/s（正十六烷）
基線噪音：≤2 ×10-14A
基線漂移：≤1 × 10-13A/30 min(儀器穩定2小時后)
動態范圍：107
熱導檢測器
（TCD）
zui高使用溫度：300℃
方式：雙臂微孔熱絲設計
靈敏度：S值≥12000mv.ml/mg(苯)
基線噪音：≤10uv
基線漂移：≤50uv/30min
動態范圍：105
電子捕獲
檢測器（ECD）
zui高使用溫度：400°C
方式：使用Ni63源恒電流方式
zui小檢測限：≤1.0 × 10-13g/s（r-666）
基線噪音：≤40uv
基線漂移≤100uv/30min
動態范圍：104
火焰光度
檢測器
（FPD）
zui高使用溫度：350°C
zui小檢測限：≤1.4×10-12g/s(P) ，≤5×10-11g/s(S)；
基線噪音：≤20uv
基線漂移≤50uv/30min
線性動態范圍：≥103S，≥104P；
色譜
工作站
適用于win7、win10等操作系統，由符合A/A（美國分析學會）標準的CDF文件讀入采樣數據
數據采集
自主開發的反控型網絡色譜工作站，實現三通道數據同時采集及控制（提供軟件著作證書）
權限管理
可實現運維人員，儀器使用員和設備管理員三級權限管理
數據傳輸
采用網口通信的方式，數據吞吐量更快速，雙向握手頻率更高，具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接
靈敏度
1uV*s，動態范圍：220
網絡通信
支持無線網絡通信連接
無人值守功能
支持開機自啟動，自動升溫，自動點火，自動開橋流，自動采集樣品，自動處理數據，自動出數據趨勢圖等自動化在線監測所需要的各種功能
自動標定
對于定制化項目，可實現自動走零，走標，校零，校標等功能，也可定時校準
系統安全
全面支持FDA-21CFR Part11認證（電子署名、履歷、用戶密碼）、系統適用性測試（SST）和系統認證工具（IQ/OQ）
批量化處理功能
批處理功能使得儀器的控制、自動進樣器序列采集、自動積分校正及輸出報告均可一氣呵成，將日常繁瑣的分析簡單化
數據比對
強大的后處理功能，譜圖比較、重校正、數據的輸入輸出等功能一應俱全，“特別關注Online”可以在線得到分析結果，而無需等到采集結束

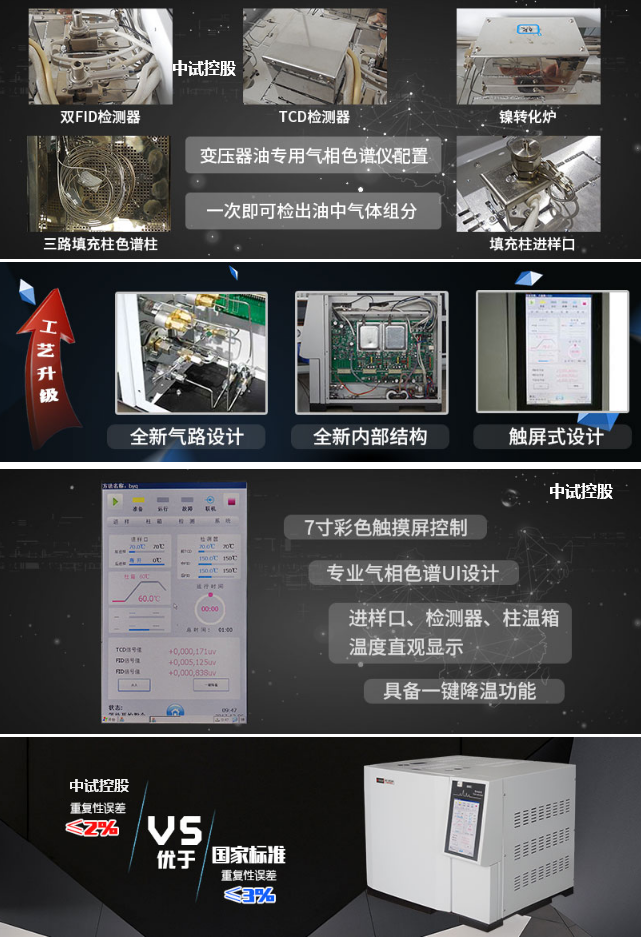

ZSSP-9900變壓器油氣相色譜儀的全新技術

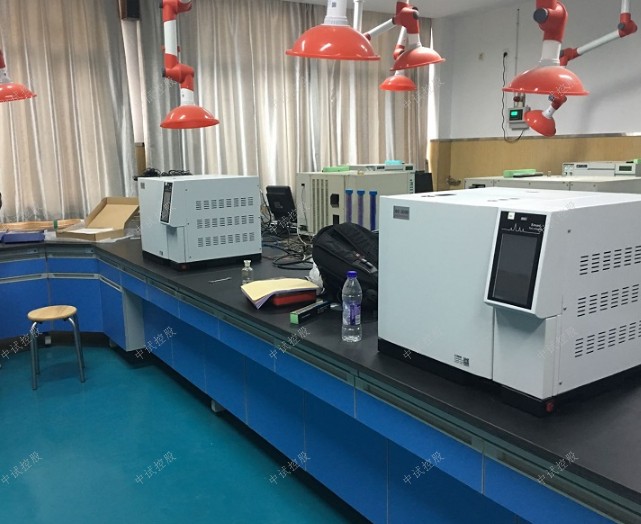

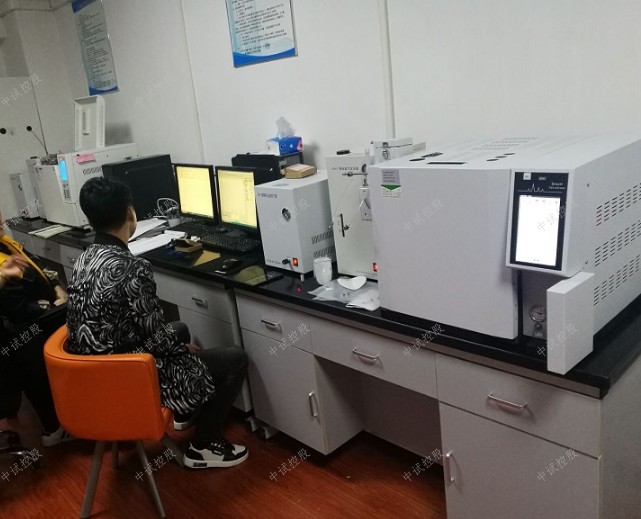

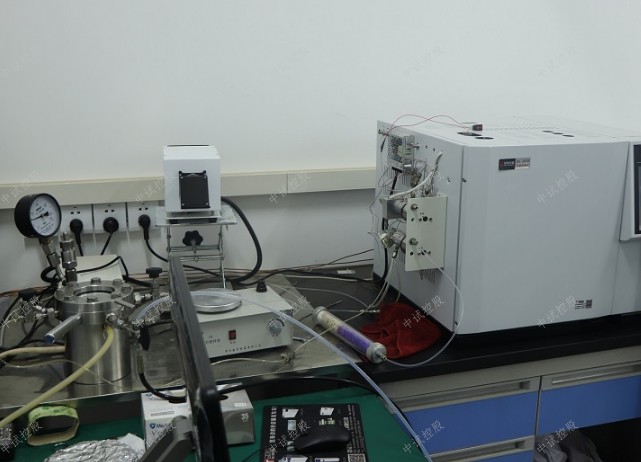

ZSSP-9900變壓器油氣相色譜儀客戶實際應用（節選部分）
